はじめに

このたびはお買い上げいただき誠にありがとうございます。

安全に正しくお使いいただくために、ご使用前にこの取扱説明書を必ずお読みください。

誤った使い方をされますと重大な事故につながる恐れがあります。 この取扱説明書を熟読しご理解してからご使用ください。 また、各ページの警告・注意事項も飛ばさず、必ずお読みください。

安全上のご注意

※お使いになる人や他人への危害・財産への損害を未然に防ぐため、必ずお守りいただくことを説明しています。
●表示と意味をよく理解してから、本文をお読みください。
●お読みになった後は、お使いになる方がいつでも見ることができる所に、必ず保管してください。
●すべて安全に関する内容です、必ずお守りください。

■表示内容を無視して、誤った使い方をしたときにおよぼす危害や損害の程度を次の表示で区分し、説明しています。

警 告	この表示の欄は、「死亡または重症を負う恐れがある」内容です。

注 意	この表示の欄は、「軽症、物的損害、故障が生じる恐れがある」内容です。

■お守りいただく内容の種類を次の絵表示で区分し、説明しています。

	このような絵表示は、してはいけない「禁止」内容です。

	このような絵表示は、必ず実行していただく「強制」内容です。

製品を長くご愛顧いただくために

取扱説明書に従った正しい取扱や定期点検、保守を行ってください。 注意事項に従わず何らかの損害・故障が発生した場合、保証の対象外となりますのでご注意ください。

安全にお使いいただくために

かき氷機の安全に係る安全事項

警 告

	• 使用中に異常音、異常振動があったときは、直ちに使用を中止し、点検、修理を行ってください。 • 可動部分の位置及び締付け状態、部品の破損、取付け状態、その他動作に影響を及ぼす全ての箇所に異常がないか確認してください。 • 破損した部品の交換や修理は、取扱説明書の指示に従ってください。取扱説明書に指示されていない場合は、お買い求めの販売店に修理を依頼してください。修理の知識や技術のない方が修理しますと、十分な性能を発揮しないだけでなく、事故・怪我の原因になることがあります。 • 長期保管する場合は、カバーなどをかけて保管してください。 • 部品交換は、純正部品を使用してください。

●電源コード

警 告

	• 電源コードを傷つけたり汚さないようにしてください。 • 濡れた手で電源プラグやスイッチに触れないようにしてください。

	• 電源プラグの挿込みにゆるみが無いかをよく確認してください。 • 電源プラグを抜くときは、電源プラグを持って引き抜いてください。

●本体

警 告

	• 湿気の多い場所や水のかかりやすい場所でのご使用はやめてください。 • 子供だけでのご使用や幼児の手の届くところでのご使用はやめてください。 • 製品に直接水をかけないでください。 • 運転中にフタを開けたり切削室に手を入れないようにしてください。 • 掃除や点検などで切削室に手を入れる場合は電源を切り刃物に注意してください。 • 屋外で使用しないでください。雨水など感電の原因となります。 • 改造、分解は絶対に行わないでください。

注 意

	• 揮発性、引火性のあるものの近くでのご使用はやめてください。 • 直射日光の当たるところでのご使用はやめてください。 • 切削室に氷以外のものは入れないでください。

	• 丈夫で平らな水滴が飛散してもよい場所に設置してください。 • 切削室内はご使用前に必ず掃除をしてください。 • ご使用が終了したら安全のため電源プラグを抜いてください。 • 運転中にモーターが止まった場合は電源プラグを抜き点検してください。 • 使用中に本体を動かさないでください。

主要諸元

モデル名	WF-A299
電圧	100V
周波数	50/60Hz
定格電流	3.5A
回転数	1420min-1
定格出力	180W
氷削能力	1.5kg/分※
本体サイズ（幅×奥行×高さ）	460 × 360 × 780mm
氷台内の広さ
本体重量	15.1kg

※目安となります。氷の状態、氷の削り方で変わります。

◎弊社は、顧客満足度100％を目指し、日々製品（部品やカラーも含め）の改良を行っています。
　そのため、予告なく仕様を変更する場合があります。
　また、取扱説明書に最新情報が反映されない場合があります。ぜひご理解・ご了承ください。

梱包部品一覧

1. ユニットとすべてのアクセサリを慎重に箱から取出し、全てのユニット・アクセサリに不足・問題がないことを確認してください。
2. 製品を注意深く点検し、輸送中の損傷がないことを確認してください。万が一損傷が見受けられた場合は、運送会社に１週間以内に連絡をしてください。
3. 梱包材を慎重に検査し、使用する前に廃棄しないでください。
不足している場合は、お手数ですが弊社までご連絡ください。

警 告

A. 本体		B. 上げ下げハンドルとボルト
C. シャフトカバー		D. 受皿
E. 六角レンチ

※上記写真はプロトタイプのため、製品仕様と異なる場合や部品が本体に取付済みの場合があります。

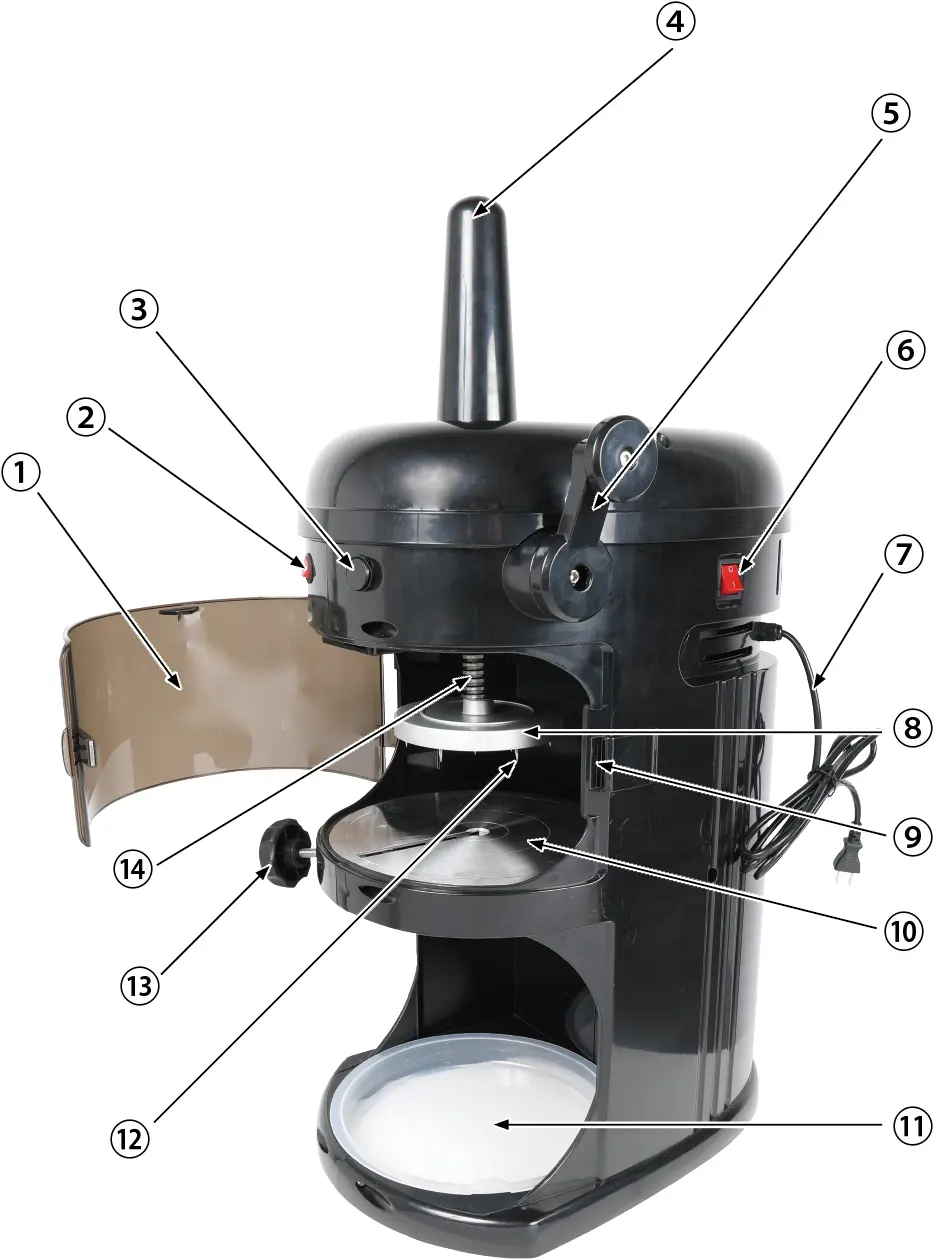

各部の名称

※本取扱説明書に掲載されている写真はプロトタイプのため、本製品と仕様が異なる場合があります。

①前面カバー

②スタート・ストップスイッチ

③スパイクプレート圧力調整口

④シャフトカバー

⑤上げ下げハンドル

⑥電源スイッチ

⑦電源コード

⑧スパイクプレート

⑨キャッチ

⑩氷台

⑪受皿

⑫スパイク

⑬刃調整つまみ

⑭メインシャフト

はじめてご使用になる前に

1

本体取付部の突起部の形と、上げ下げハンドルの穴の形を合わせて、挿込みます。

2

付属のボルトを取付けて、付属の小さいほうの六角レンチで時計回りに締付けます。

●初めてご使用になる場合や長期間ご使用にならなかった場合は、「氷出口のお掃除」」を参考に使用前に氷台、刃、氷出口を十分洗ってください。

かき氷の作り方

かき氷の作り方

警 告

1

受皿をセットします。
受皿を本体の下部にはめ込みます。

2

刃調整つまみを調節します。
刃調整つまみを右に回して（時計回り）氷台より、刃が出ないようにします。

警 告

氷台には刃先が出ています。刃先に触れないよう十分注意してください。

3

上げ下げハンドルを反時計回りに回して、スパイクプレートを上げます。
ハンドルから手を放しても、スパイクプレートが下がらないことを確認してください。

警 告

スパイクプレートのスパイクに触れないでください。けがをする恐れがあります。

4

ブロックアイスを用意します。
ブロックアイス（半貫目：約13×13×13㎝）を用意し、表面が溶け出したものを使用します。
※水をかけて溶かさないでください。氷にヒビが入り割れることがあります。

5

ブロックアイスを氷台に置きます。
ブロックアイスの重心が、氷台の中心に来るように置き、上げ下げハンドルを時計回りに回してスパイクプレートを下げ、スパイクをブロックアイスに軽く食い込ませます。

氷は、必ず重心を中心に置いてください。ギヤの破損や氷の飛び散りによる前面カバー破損につながります。

　ブロックアイスを置く位置

ブロックアイスを氷台に置く場合、ブロックアイスの重心が中心にないと本体が振動したり、回転に偏りが生まれたりしてしまい、メインシャフトがぶれ、ギヤを破損させてしまいます。

警 告

• 氷台には刃先が出ています。刃先に触れないよう十分注意してください。
• ヒビの入った氷は割れて飛び散り危険です。
• スパイクプレートのスパイクに触れないでください。けがをする恐れがあります。

6

電源スイッチが「OFF」になっていることを確かめ、電源プラグをコンセントに挿込みます。

警 告

• 濡れた手で電源プラグやスイッチに触れないようにしてください。
• 電源コードに傷や変形が無いこと、プラグの挿込みにゆるみが無いことを確認してください。

7

容器を準備します。
容器を回しながら氷を削ると、きれいに盛り付けが出来ます。

8

前面カバーを閉じます。

注 意

しっかりと前面カバーを閉じないと電源を入れてもモーターが回りません。

9

電源を入れます。

10

本体前面のスタート・ストップスイッチを「ON」にします。
モーターが回り、氷が回り始め、上げ下げハンドルが自動で降りていきます。
この段階では、刃を出していないため、氷は出ません。

11

刃調整つまみを少しずつ反時計回りに回すと氷が出始めます。
最初は、キメの細かい氷が出て、つまみを反時計回りに回すごとに徐々に粗くなります。
つまみを時計回りに戻すとキメの細かい氷に戻ります。お好みの位置に合わせてください。

12

作業を終了する場合は、スタート・ストップスイッチを「OFF」にします。
氷が無くなった場合でも自動停止はしませんのでスタート・ストップスイッチを「OFF」にしてください。

13

刃調整つまみを時計回りに回し、刃を引っ込めます。

14

上げ下げハンドルを反時計回りに回し、氷押さえを上げてから、前面カバーを開けて、残った氷を取出します。

注 意

前面カバーの開け閉めは、ゆっくり丁寧に行ってください。勢いよく行うと破損します。

かき氷の作り方

氷が削れなくなったら

氷台の隙間と刃の間に氷が付着したままにすると、かき氷の出が悪くなります。刃先でけがをしないよう、刃に付着した氷を水やお湯で取除いてください。

お手入れ・メンテナンス

本体のお掃除

本体は、やわらかい布にぬるま湯をつけ拭いてください。
汚れが落ちない場合は、食器用洗剤を薄めてやわらかい布に含ませて拭いてください。

お手入れ・メンテナンス

氷出口のお掃除

刃及び刃の周辺のお掃除をします。

1

上げ下げハンドルを反時計回りに回して、スパイクプレートを上げます。

2

刃調整つまみを反時計回りに回し続け、つまみを一旦、取外します。

3

氷台を固定している2本の蝶ネジを緩め、止め金具を氷台側に回して取外します。

4

氷台を上側（スパイクプレートがある側）に取外します。

警 告

氷台には刃先が出ています。刃先に触れないよう十分注意してください。

5

刃及び刃の周辺のお掃除をします。刃調整つまみを取付けて、右に回して（時計回り）氷台より、刃が出ないようにします。

6

刃及び刃の周辺を水洗いします。
氷台上を洗うときや拭くときは、反時計回りに行ってください。汚れがひどい場合、やわらかい布にぬるま湯をつけよく拭いてください。

7

お掃除後、調理器具用アルコールを吹付けてください。

8

取外した逆の手順で氷台を取付けます。

お手入れ・メンテナンス

スパイクプレート、スパイクのお掃除

スパイクに注意して、水洗いします。お掃除後、調理器具用アルコールを吹付けてください。

警 告

お手入れ・メンテナンス

刃の交換

刃は使い込むうちに切れ味が悪くなります。その場合は、刃を交換してください。

■使用工具：プラスドライバー

2

氷台の裏にある刃を固定している、ボルト3本を取外してから、古い刃を取外します。

3

新しい刃を準備します。

警 告

氷台には刃先が出ています。刃先に触れないよう十分注意してください。

4

氷台を立てて、新しい刃の裏面（刃の傾斜面が無い側）が見えるようにして、氷台の裏の溝に載せ、ボルト3本で締付けます。
氷台の表面から刃が平行に出ていれば、刃の交換は、終了です。

5

「氷出口のお掃除」の逆の手順で、氷台を取付けます。

お手入れ・メンテナンス

グリスの塗布

摺動部分に、50時間ごとにグリスを塗布してください。

規格	NSF H1　食品機械用潤滑剤

1

スパイクプレートを上下する螺旋軸（メインシャフト）にグリスを塗布してください。

2

刃調整つまみのネジ部分にもグリスを塗布してください。

お手入れ・メンテナンス

ベルトの交換

ベルトは消耗品です。空回りしたり、ベルトが切れたら交換をします。

■使用工具：プラスドライバー

1

シャフトカバーを回して、取外します。

2

上部カバーにある2カ所のネジをプラスドライバーで取外します。

3

大きいプーリーを回しながら、ベルトを持ち上げるとベルトが外れます。または、ベルトを切ります。

4

新しいベルトを小さいプーリーに引っかけてから、大きいプーリーに引っかけて、外れないように手で押さえながら、大きいプーリーを手で回すとベルトがはまります。
何回転か回すとベルトが安定します。

お手入れ・メンテナンス

ベルトの張りの調整

ベルトに緩みが出た場合は、ベルトの張りの調整をします。

■使用工具：14mmラチェットレンチ

1

2ヵ所のボルトを14mmのラチェットレンチで緩め、張りを調整します。

2

大小のプーリーの溝の高さが同じか確認します。

3

ズレがある場合は、プーリーの六角ボルト（4mm）を緩めると、プーリーを上下させることが出来ます。調整後は六角ボルトを確実に締付けます。

注 意

下に調整しすぎると台座部分と干渉し、回転の妨げになりますのでご注意ください。

お手入れ・メンテナンス

スパイクプレートの圧力調整

スパイクプレートの押さえが弱いと感じたり、自然にスパイクプレートが降りてしまう場合は、圧力調整をします。通常の場合、調整は不要です。

1

本体前面のスタート・ストップスイッチの横にある丸いキャップを外します。外しづらい場合は、爪楊枝等を隙間に入れて、キャップを取外します。

2

穴の中に付属の大きい六角レンチを挿込んでから、回すと圧力を調整できます。
時計回り　：圧力強
反時計回り：圧力弱

困ったときの対処法

消耗品・部品一覧

商品名	商品コード
ステンレス製替刃	wf-a288bladen
ベルト	wf-a299np006
シャフトカバー	wf-a299np004
刃調整つまみ	wf-a299np056n
電源スイッチ	wf-a299np036n
スパイクアッシー	a288-p1920n

使用することで消耗する部品または劣化する部品は全て保証適用外となります。
ゴムを使用する部品、皮を使用する部品、樹脂を使用する部品、スポンジ類、紙類、パッキン類、ギア・ベアリング等の干渉する部品、ボルト、ナット、ヒューズ、モーターブラシ、チェーン、バルブ内部の部品、バネ、潤滑油、燃料、作動油、刃または先端部品、クラッチ、シャーピン等の緩衝部品、ワイヤ、バッテリ、点火プラグ等
