はじめに

このたびはお買い上げいただき誠にありがとうございます。

安全に正しくお使いいただくために、ご使用前にこの取扱説明書を必ずお読みください。

誤った使い方をされますと重大な事故につながる恐れがあります。この取扱説明書を熟読しご理解してからご使用ください。また、各ページの警告・注意事項も飛ばさず、必ずお読みください。

安全上のご注意

※お使いになる人や他人への危害・財産への損害を未然に防ぐため、必ずお守りいただくことを説明しています。
●表示と意味をよく理解してから、本文をお読みください。
●お読みになった後は、お使いになる方がいつでも見ることができる所に、必ず保管してください。
●すべて安全に関する内容です、必ずお守りください。

■表示内容を無視して、誤った使い方をしたときにおよぼす危害や損害の程度を次の表示で区分し、説明しています。

警 告	この表示の欄は、「死亡または重症を負う恐れがある」内容です。

注 意	この表示の欄は、「軽症、物的損害、故障が生じる恐れがある」内容です。

■お守りいただく内容の種類を次の絵表示で区分し、説明しています。

	このような絵表示は、してはいけない「禁止」内容です。

	このような絵表示は、必ず実行していただく「強制」内容です。

製品を長くご愛顧いただくために

取扱説明書に従った正しい取扱や定期点検、保守を行ってください。注意事項に従わず何らかの損害・故障が発生した場合、保証の対象外となりますのでご注意ください。

安全事項

ペレタイザーに係る安全事項

警 告

• 濡れている場所では使用しないでください。
• 濡れた手で機械等に触らないようにしてください。
• アースされているものに身体を触れないでください。
• 回転している部分の近くに手または足を入れないでください。
• 改造、分解は絶対に行わないでください。安全性・信頼性が低下したり故障の原因になります。 また、当社の保証サービスは一切受けられなくなります。
• 指定された用途以外には使用しないでください。
• 正しい操作を知らない人、子供の方には操作をさせないでください。
• 操作の仕方がよく分からない方の独自の使用はしないでください。

• ご使用前にこの説明書をお読みになり取扱の注意事項をよく理解したうえでご使用ください。
• 使用前に部品に損傷がないか十分点検し、正常に作動するか、また所定機能を発揮するか確認してください。
• 使用中は、感電に注意してください。
• 始動前点検や使用中に異常が見つかった場合は、直ちに使用を中止し、点検、修理を行ってください。
• 使用中に異常音、異常振動があったときは、直ちに使用を中止し、点検、修理を行ってください。
• 回転しているローラーやダイスには、絶対に触れないでください。重大なけがや死亡の恐れがあります。
• 稼働部分の位置および締付け状態、部品の破損、取付け状態、その他動作に影響を及ぼす全ての箇所に異常がないか確認してください。
• 破損した部品交換や修理は、取扱説明書の指示に従ってください。取扱説明書に指示されていない場合は、お買い求めの販売店に修理を依頼してください。修理の知識や技術のない方が修理しますと、十分な性能を発揮しないだけでなく、事故やけがの原因になることがあります。
• 部品交換は、純正部品を使用してください。
• 定期点検整備を行ってください。
• 子供の手の届かない安全な場所に保管してください。
• 身体の調子が悪いときや、判断力に影響するような酒類、薬物を摂取した状態で使用しないでください。
• 操作中は、子供など操作者以外の人を装置へ近づけないでください。けがの恐れがあります。

用途

本製品は、おが屑、麦わら、米殻、および木樹皮などの原料から、木質ペレット等の高密度バイオマスペレットを成形するために設計されています。
バイオマスペレットは、石炭、オイル、ガスなどの限りあるエネルギー資源に代わる再生可能なエネルギーで、CO2の排出を減らし、エネルギーを節約するなどの利点がある、高効率的なクリーン再生可能エネルギーです。
保存や輸送が容易なことから、家の暖房から発電まで幅広く利用されています。

原料について

●水分量‥‥水分量の要件は、原料の種類により異なります。おが屑の湿度は10%-18%が適切です。
原料全体を均等な水分量になるようにしてください。

主要諸元

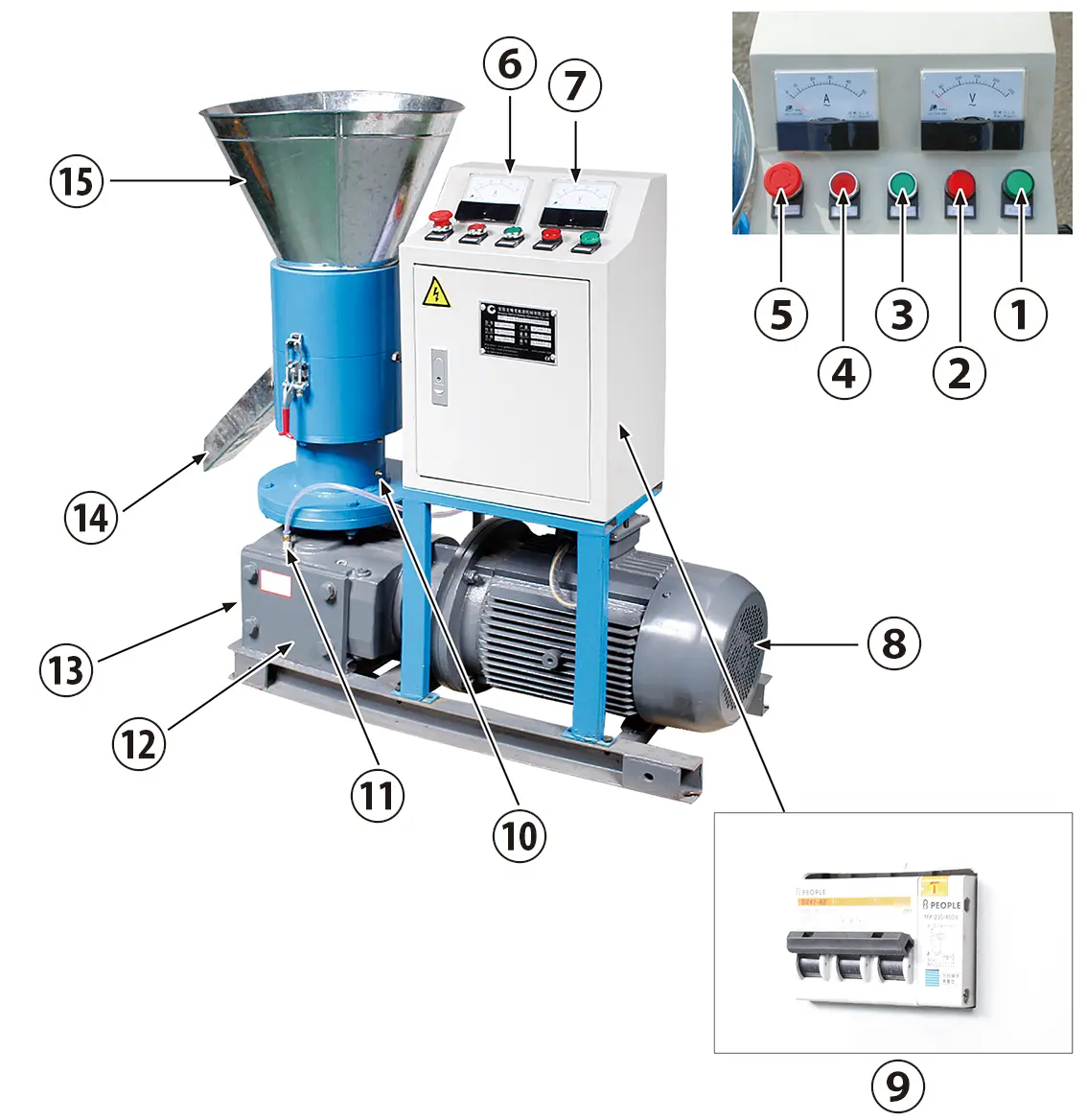

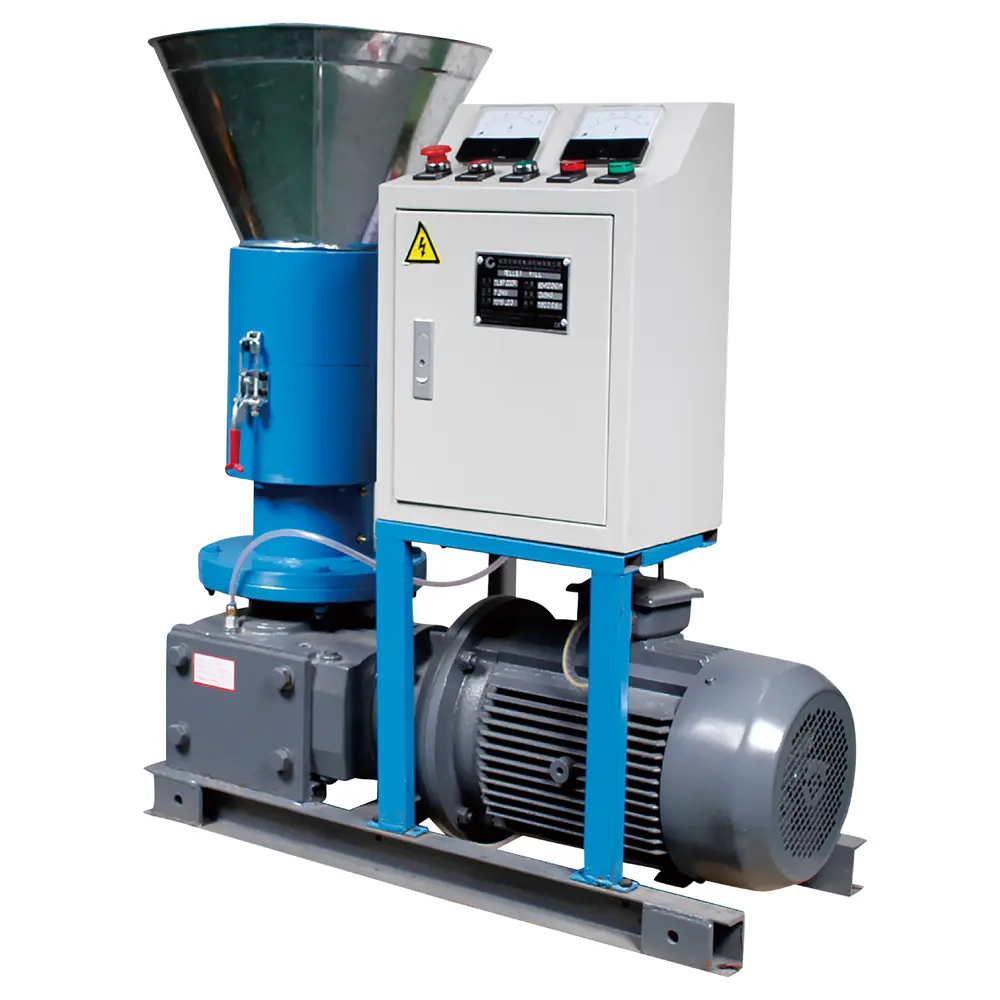

各部の名称

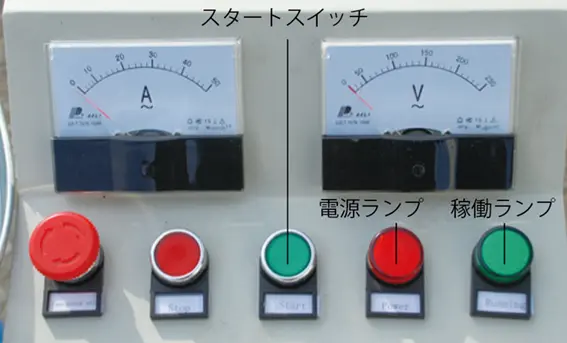

①稼働ランプ

②電源ランプ

③スタートスイッチ

④停止スイッチ

⑤緊急停止スイッチ

⑥電流計

⑦電圧計

⑧モーター

⑨背面にブレーカー（遮断器）

⑩グリスニップル

⑪ギヤオイル給油ホース

⑫ギアボックス

⑬側面にドレンボルト

⑭排出口

⑮ホッパー

梱包部品一覧

1. ユニットとすべてのアクセサリを慎重に箱から取出し、全てのユニット・アクセサリに不足・問題がないことを確認してください。
2. 製品を注意深く点検し、輸送中の損傷がないことを確認してください。万が一損傷が見受けられた場合は、運送会社に1週間以内に連絡をしてください。
3. 梱包材を慎重に検査し、使用する前に廃棄しないでください。不足している場合は、お手数ですが弊社までご連絡ください。

警 告

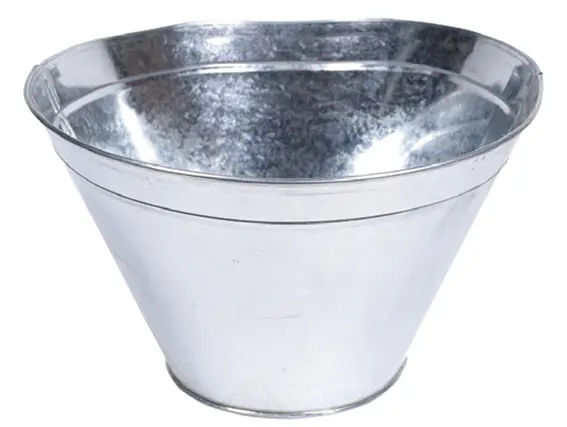

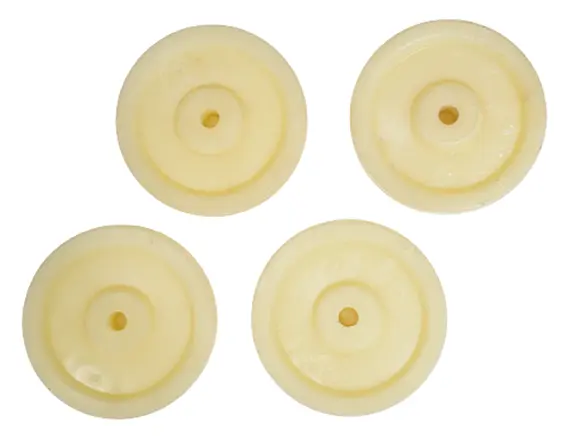

A. ホッパー	B. 車輪

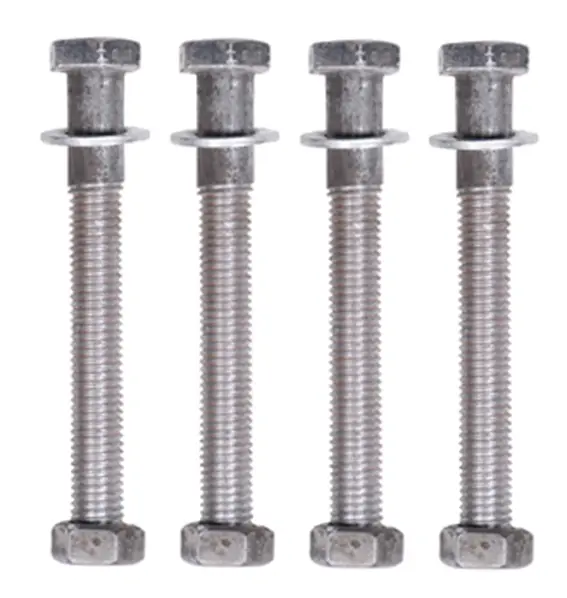

C. 排出口	D. 車輪用ボルト・ワッシャ・ナット

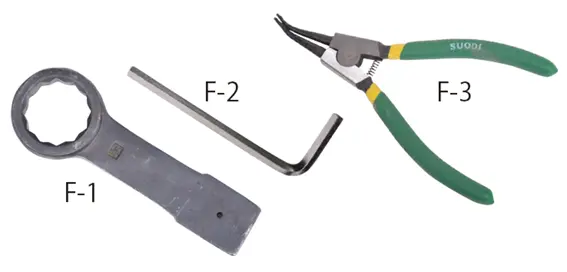

E. グリスガン	F. 工具

※製造時期により部品の形状、内容物が変更になる場合や本体に取付済みの場合があります。

はじめてご使用になる前に

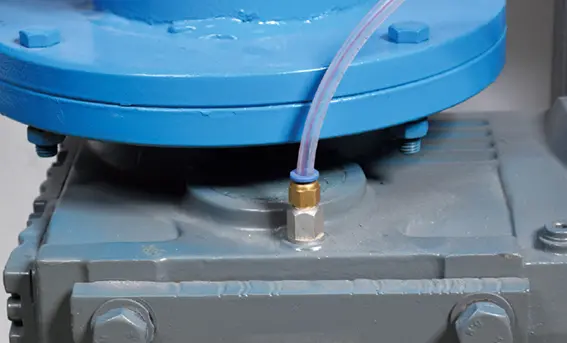

ギヤオイルの補給

ギヤオイルは、工場で試運転時に入れている場合がありますが、必ずオイル量を確認し、少ない場合はギヤオイルを補給してください。

■補給手順

1

ギヤオイル（粘度220番）とオイル受け容器を準備します。

2

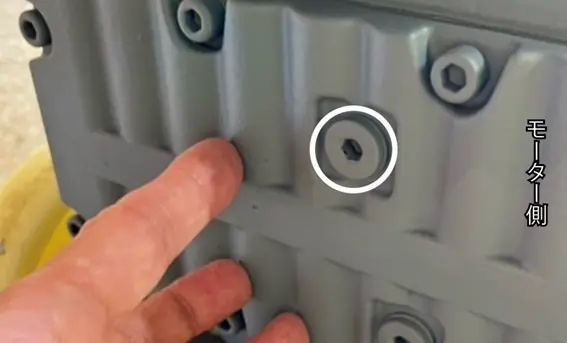

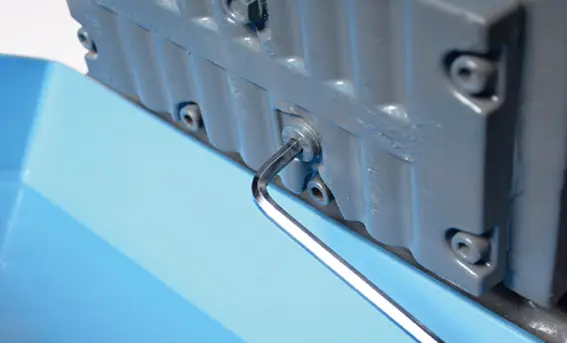

上部のドレンボルト（6mm六角ボルト）を取外し、オイルが流れ出るか確認します。
流れ出ない場合は、オイルを追加し、すりきりまで入れます。
流れ出る場合は、以下の工程は不要ですので、ボルトを確実に締めます。

3

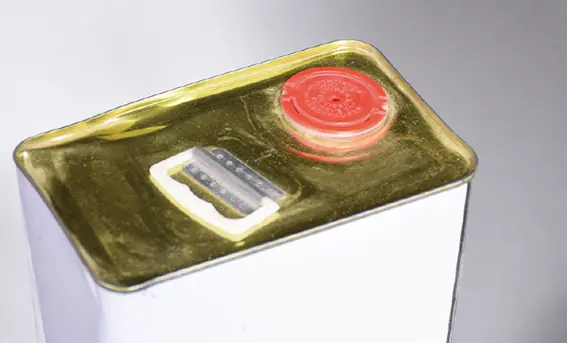

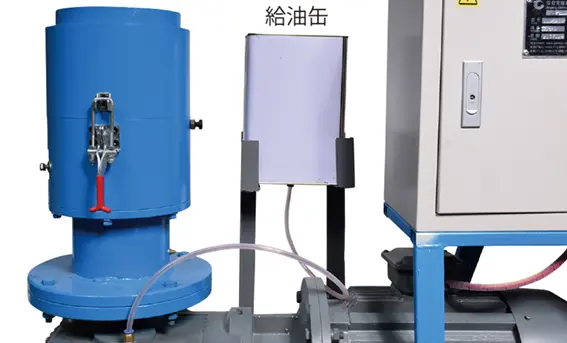

給油缶のキャップを取外し、ギヤオイルをこぼさないようゆっくり注ぎます。

4

上部のドレンボルトの穴からオイルが流れ出る所で補給をやめ、ドレンボルトを締めます。

5

給油缶のキャップを閉めます。

はじめてご使用になる前に

グリスの補給

1

機械用グリス、または食品機械用グリスを準備します。　（※）
※初期状態では、機械用のモリブデングリスを使用しています。食品機械用グリスをご使用の場合は、点検・整備の仕方「ベアリングの交換（取外し）」をご参照ください。

2

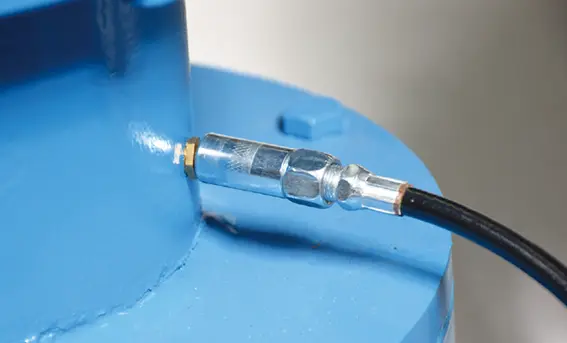

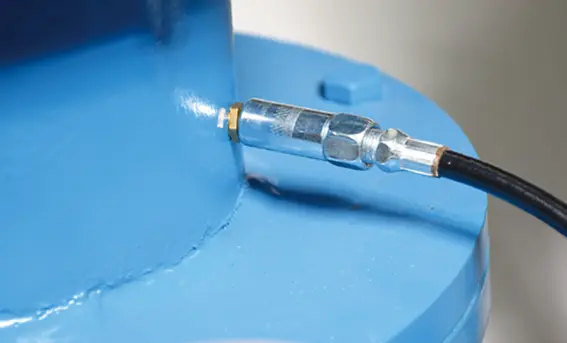

グリスニップルに付属のグリスガンを装着し、グリスを充填します。
（点検・整備の仕方「付属のグリスガンの使い方」参照）。

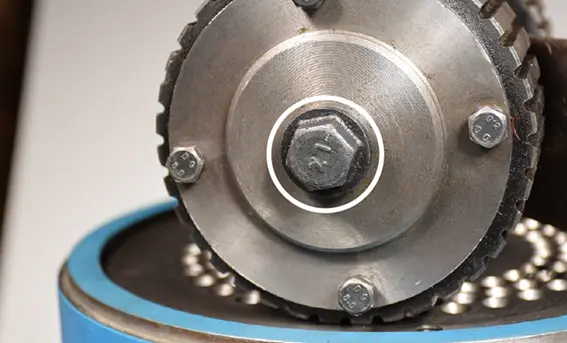

ローラーのボルト（左右）を外し、グリスニップルにグリスを充填します。（点検・整備の仕方「潤滑油の補給」参照）。

はじめてご使用になる前に

グリスの種類

機械用グリス・・・・モリブデングリス
食品機械用グリス・・極圧用グリス（NSFH1規格※）
※ NSFH1はグリスのグレードです。商品名ではありません。

はじめてご使用になる前に

配線と回転方向の確認

■配線

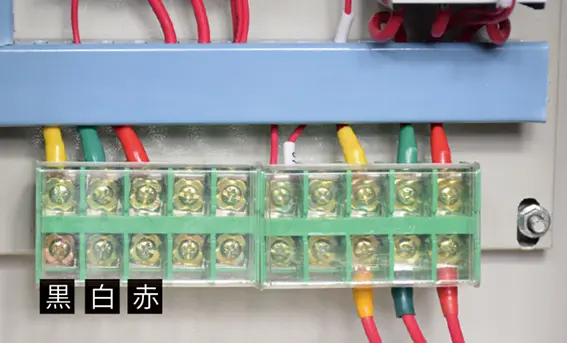

3相 200V用の電源コードを準備してください。白線を中性線とし、左側から、黒、白、赤色を接続します。
※配線は、必ず電気工事資格のある人に工事を依頼してください。

■回転方向の確認

1

本機背面にあるブレーカーのスイッチを入れます。

2

電源の配線を確認後、スタートボタンを押します。

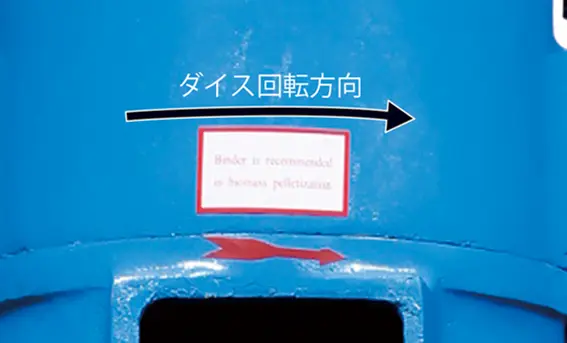

ダイスの回転の方向が、本製品に表示している矢印ラベルと同じ方向であるかチェックしてください。
※万一、方向が逆の場合は、配線を見直してください。

はじめてご使用になる前に

新しいダイスの慣らし運転

新しいダイスは、ペレタイジング孔の表面をなじませるために、慣らし運転が必要です。
慣らし運転は、バイオマス原料、油、研磨剤等を混合した慣らし運転用原料をもとに成形作業を行います。

■慣らし運転用原料

■慣らし運転方法

運転前の準備

各部のネジの緩み

ダイス固定ボルトが、十分締まっていることを確認してください。その他、緩んだボルトがないことを確認してください。

運転前の準備

安全保護装置の確認

感電防止のため、電気モーター、電気のキャビネットおよび配線をチェックしてください。
また、フロアが濡れていないか確認してください。

運転前の準備

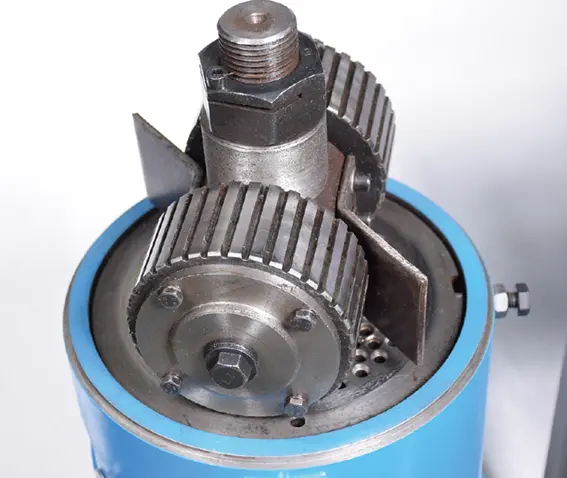

ダイスとローラーの外観と隙間間隔

ダイスとローラーに傷や変形、異物、原料の残り等が無いことを確認してください。
ダイスとローラーの隙間間隔は、ペレット品質に大きい影響を及ぼすため、適切に設定してください。

■調整方法

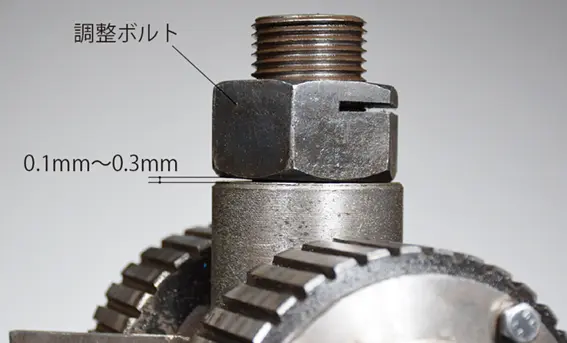

・ダイスとローラーの隙間の調整は、シャフトの調整ボルト締め具合で調整します。

1

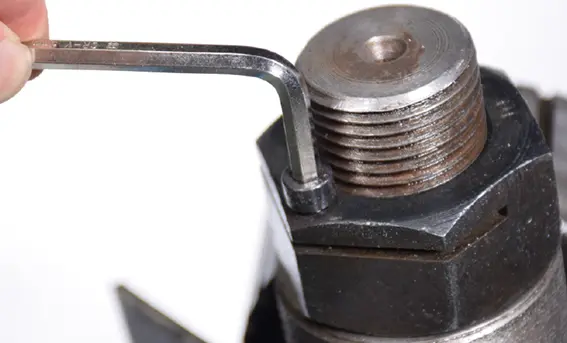

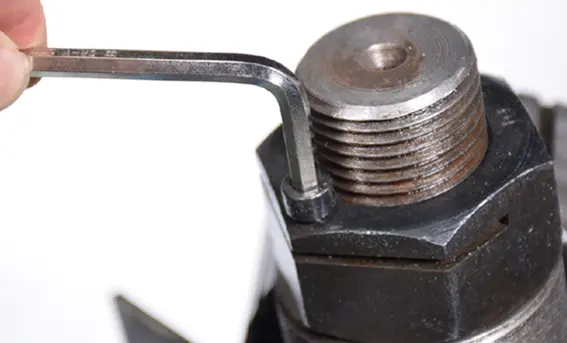

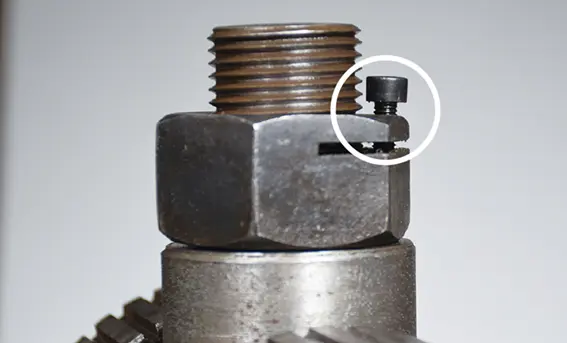

付属の六角レンチでロックボルトを取外します。

2

調整ボルトを反時計回りに回し緩めます。隙間は0.1mm～0.3mmになるように調整します。

3

調整後、ロックボルトを取付け締付けます。

ポイント

• 隙間間隔が0.4mm以上あると、原料がダイスの上に層を形成するため、ペレット作成能力が大きく減少します。
• 隙間間隔が0.1mmより少ないと、ダイスとローラーの間で摩擦がおこり、寿命を縮めるだけでなく、本機を破損させる可能性があります。
• 隙間間隔は原材料により異なります。
• 使用中は隙間間隔調整ボルトが緩みやすいため、適宜確認をしてください。確認や調整を行う際は、必ず本体のブレーカーを落としてから行ってください。

4

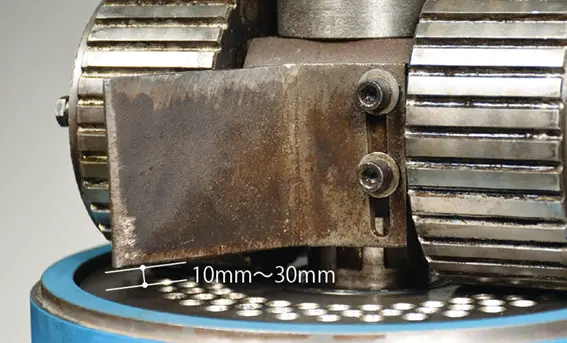

ダイスとローラーの摩耗により、ダイスとフィードスクレーパーの隙間が変化した場合は隙間調整をします。
隙間は10mm～30mmになるようにボルトを緩め調整します。

運転前の準備

連続運転について

連続使用によりダイスが高温になると、成形したペレットが変形する場合があります。そのときは、ダイスの温度が下がるまで、成形作業を中止してください。

運転操作の仕方

本機の予熱

ペレットを成形する前に、オイルを含んだ予熱運転用原料を用いて5分程度予熱運転する必要があります。
温度が27-38℃に達すれば、ペレットを作ることができます。

■予熱運転用原料：運転操作の仕方

バイオマス原料(おが屑) 90% 3.17kg-5.436kg：オイル10%（食用油またはエンジンオイル）オイルが均一に行き渡るように混ぜてください。

■予熱運転手順

1

排出口の下に、成形されたペレットを受ける受け皿を準備します。

2

電源プラグを電源コンセントに挿込みます。

3

電源ランプが点灯することを確認し、スタートスイッチを押します。

4

稼働ランプが点灯することを確認します。

5

ホッパーから適量の予熱運転用原料を投入します。

6

予熱運転用原料がペレタイジング孔を通り、成形され、慣らし運転用ペレットが排出されます。

7

ペレタイジング室の温度が上がってくると、ホッパーから蒸気が出てきます。ダイスの温度が規定の温度に到達した後、ペレットは一定の硬さで成形されます。

運転操作の仕方

ペレタイジング

本機の予熱が終わった後、原料をホッパーに投入し、本機を稼働させます。
原料の水分量が低過ぎても高すぎても、ペレットにならなかったり、やわらかいペレットや凸凹のペレットになったりします。

上手に作るコツ

●原料は少しずつゆっくりと投入します。
●ペレットの成形状態は、原料の水分量およびローラーとダイスの隙間調整によって大きく左右されます。水分量と隙間間隔を変更しながら繰り返しテストを行い、最適な数値を見つけ出してください。

■原料：原料の水分量や大きさに注意してください。（「原料について」参照） オイルを混ぜる必要はありませんが、バインダーは必要に応じて混合してください。
ペレットが作れないときは、ローラー両側の隙間調整ボルトを緩めるか、締めてください。
ペレットの品質を上げるには、原料または水分を変えて数回テストする必要があります。

運転操作の仕方

成形作業を終了するとき

重要‥‥ 原料の投入量とローラーの隙間

●ローラーの隙間間隔に応じて原料の投入量を調整してください。隙間間隔が狭い場合は少なめに、広い場合は多めに投入できます。
●ローラーの隙間間隔は原料や水分量によって異なります。
●投入量は、使用中に、原料がフラットダイスの上に残らない量を目安にしてください。

ローラーが左右均等に回っているか、原料の投入量がペレット成形速度より大幅に上回っていないかを、慣れるまで目視で確認しながら行ってください。

注 意

一度に大量に原料を投入すると、ローラーやメインシャフトに負荷がかかり、ローラーの変形やベアリングの破損、メインシャフトを破損させてしまう恐れがあります。（保証適用外）

運転操作の仕方

ブレーカー（遮断器）

連続運転し高温になった場合や機器が過負荷になった場合、機器を保護するために電源が切れます。
過負荷が解除されると、スイッチが入るようになります。

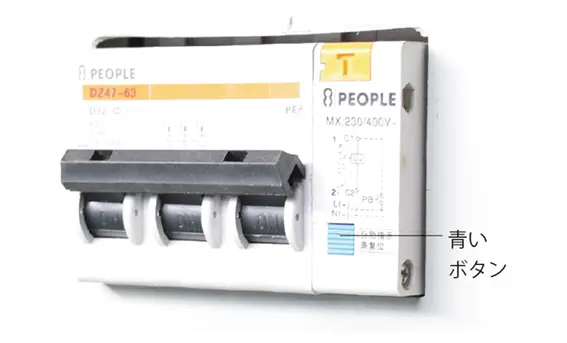

その際、青いボタンを押し、レバーを押し上げます。

運転操作の仕方

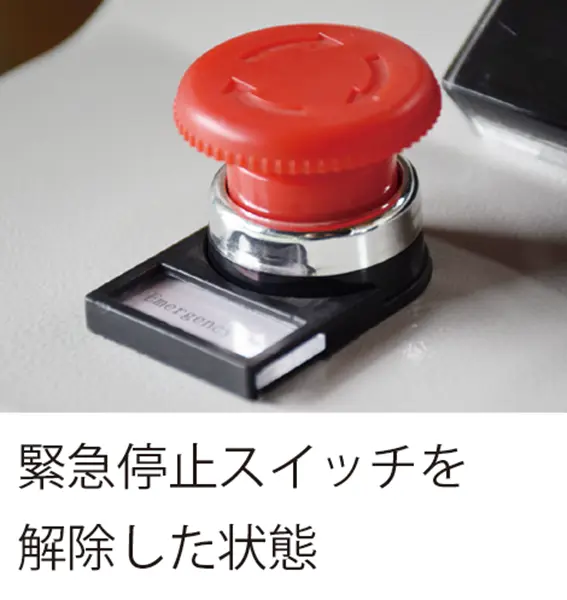

緊急停止の解除

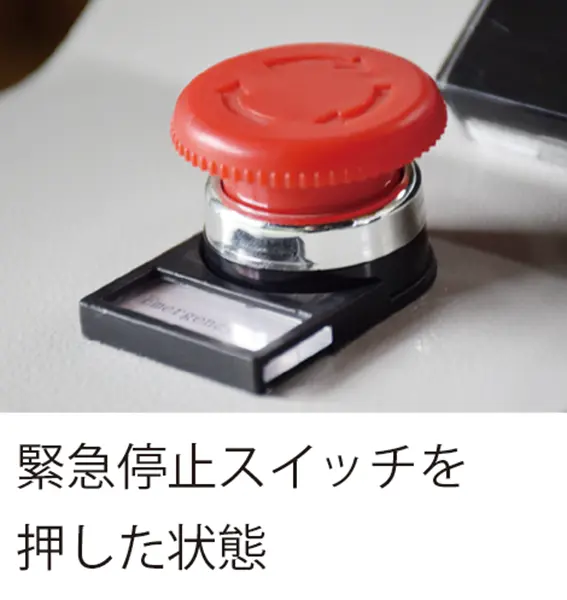

緊急停止スイッチを押した場合の復帰は、スイッチを時計回りに回すことで解除されます。

注 意

ブレーカーのスイッチが入らない場合は、緊急停止ボタンが押されている可能性があります。
緊急停止スイッチを解除してあることを確認してから、ブレーカーのスイッチを入れてください。

点検・整備の仕方

ダイス、ローラーの点検

ダイス、ローラーの耐用年数は正常な運転条件の下で300-500時間です。
定期的に外観の摩耗、傷などを確認してください。
ローラーを交換する際は、同時にダイスも交換してください。

点検・整備の仕方

潤滑油の補給

ローラー
油種	機械用グリス、又は食品機械用グリス
間隔	2時間毎

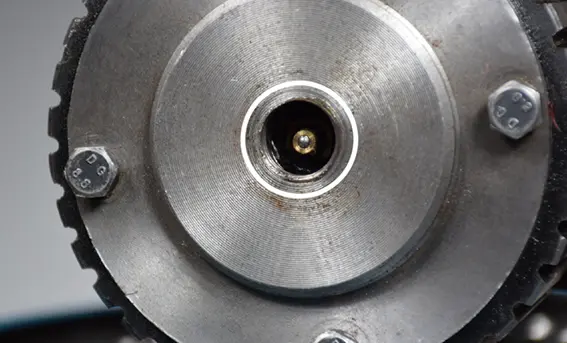

ローラーのボルト（左右）を取外し、グリスニップルからグリスガンで充填します。

メインシャフト
油種	機械用グリス、又は食品機械用グリス
間隔	8時間毎

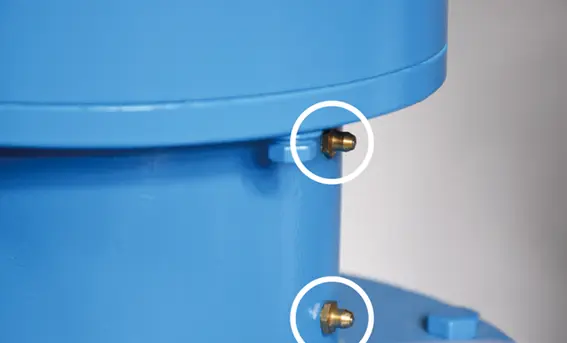

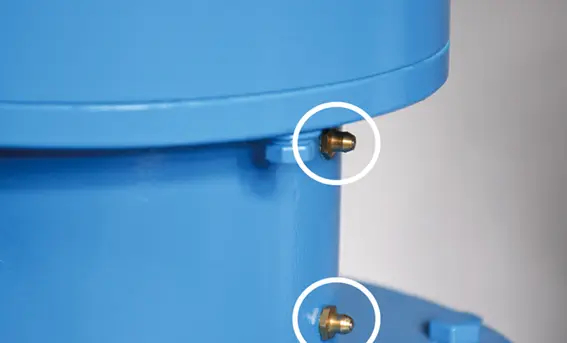

メインシャフト部分グリス注入口は、ローラーダイスボックス下側に2ヵ所あります。

点検・整備の仕方

ギヤオイルの補給

ギヤボックスに、ギヤオイルを補給してください。
付属のオイル缶のキャップを開け、オイルを注ぎます。

ギヤボックス
油種	ギヤオイル（粘度220番）
間隔	使用開始後6時間後 その後1年毎

点検・整備の仕方

ギヤオイルの交換

1

ギヤオイルの交換時にはオイル受け容器を用意し、下部ドレンボルトを緩め、オイルを排出させます。

2

排出完了後、ドレンボルトを締付け、新しいオイルを入れます。その際、オイルの漏れがないか確認してください。

点検・整備の仕方

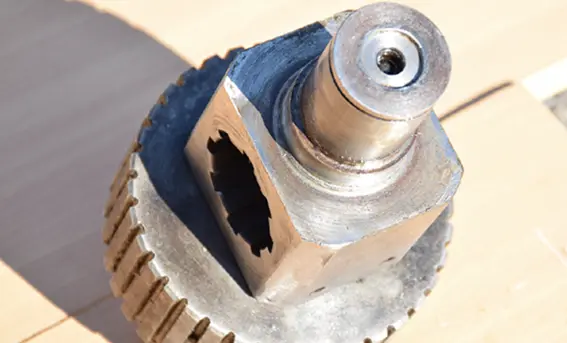

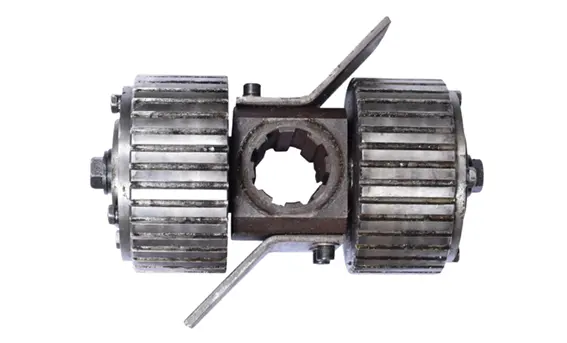

ローラーの交換

ローラーの耐用年数は、正常な運転条件の下で300-500時間です。
外観の摩耗、傷などを確認し、必要に応じて交換をしてください。

1

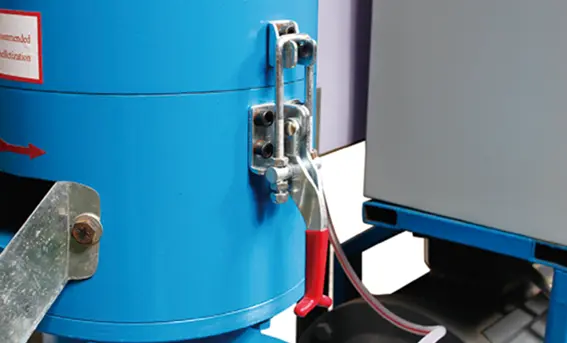

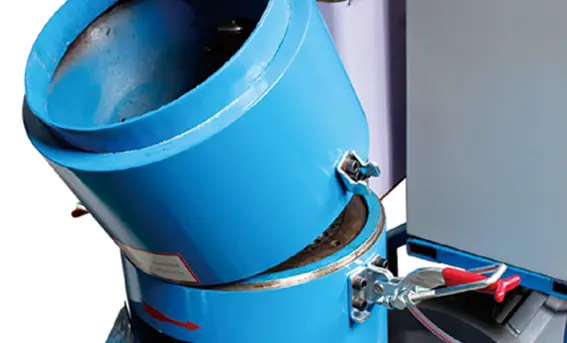

両側のフックを解除し、カバーを取外します。

2

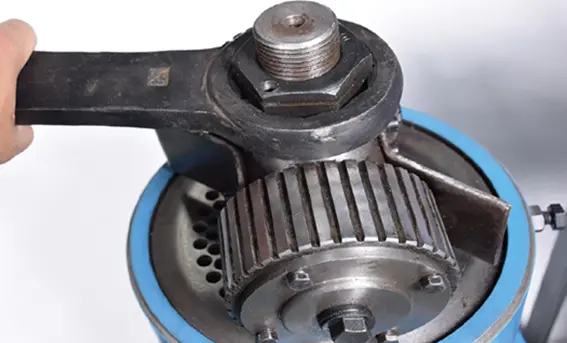

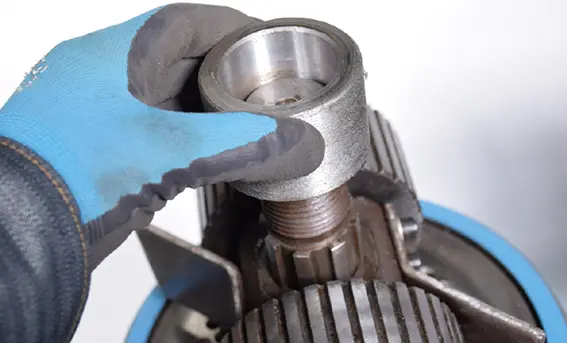

付属の六角レンチでロックボルトを取外します。

3

付属のレンチで調整ボルトを反時計回りに回し緩めます。

4

新しいローラーを用意します。

5

取外しと逆の手順で取付けます。

点検・整備の仕方

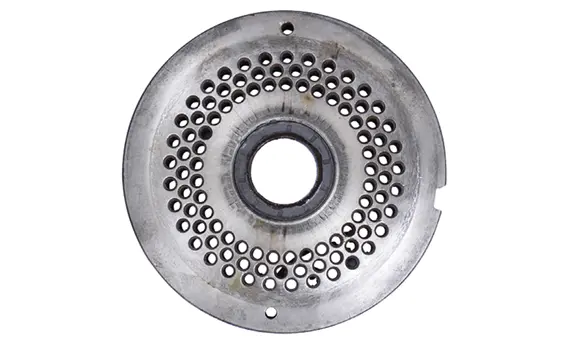

ダイスの交換

ダイスの耐用年数は正常な運転条件の下で300-500時間です。
外観の摩耗、傷などを確認し、必要に応じて交換をしてください。

1

ローラーの交換手順で、ローラーを取外します。

2

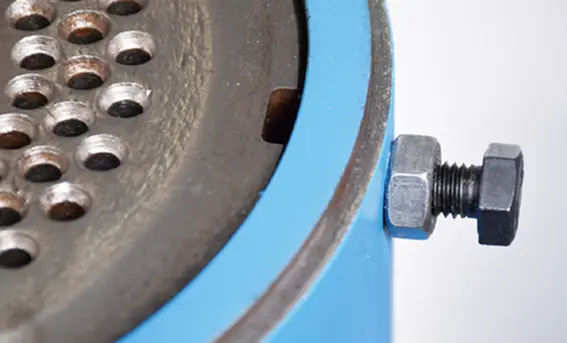

ダイス固定ボルトを緩めます。

3

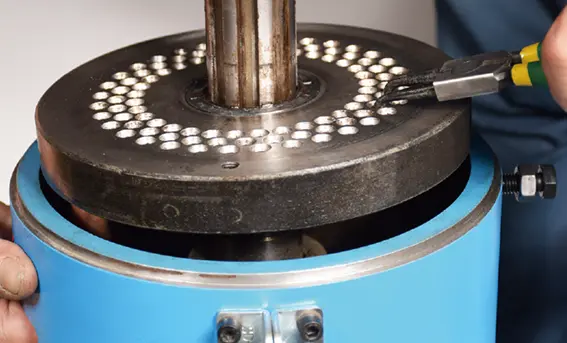

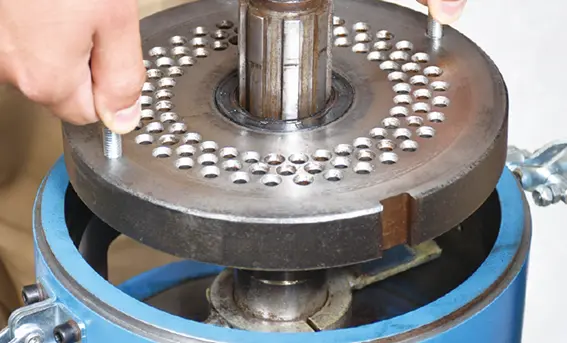

ダイスの右側の穴を付属のレンチで挟み、持上げると同時に排出口から手を入れ、ダイスを押上げ取外します。
または、ダイスにボルト（M8のボルトをご用意ください）を挿し、持上げます。

4

新しいダイスに交換します。

5

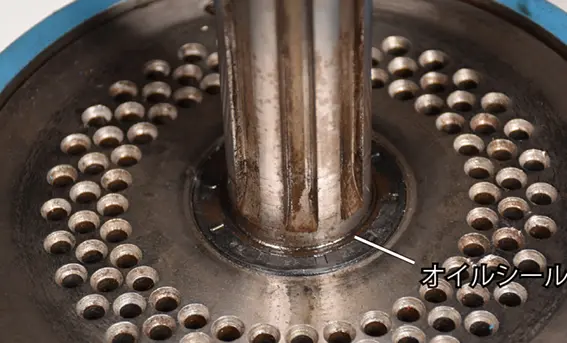

ダイスをシャフトにはめる際、オイルシールがめくれ上がらないように注意してください。

6

取外しと逆の手順で取付けます。

7

ローラーの隙間調整は必ず行ってください。

点検・整備の仕方

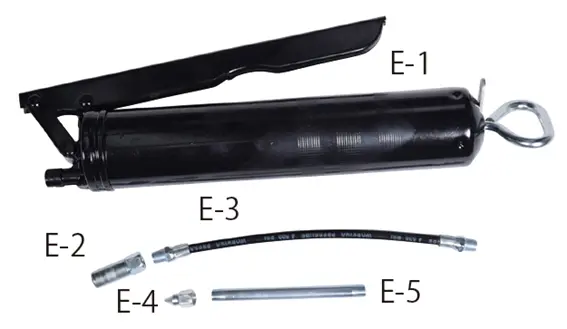

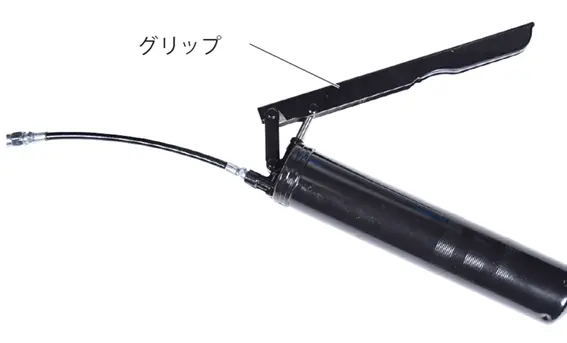

付属のグリスガンの使い方

1

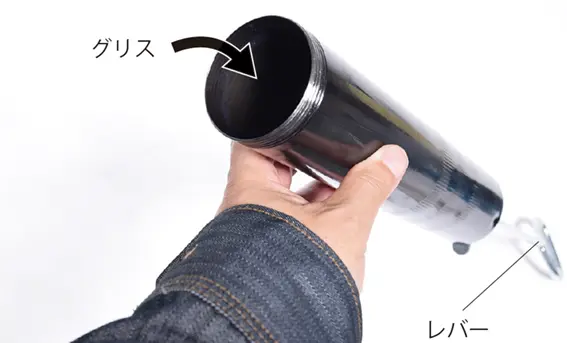

グリスガンのレバーを引き、先端部分を回して取外し、グリスを直接筒内に投入します。

2

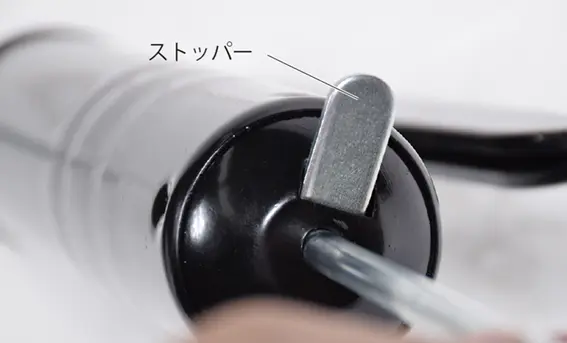

先端部分を取付け、反対側のストッパーを押すと引いたレバーが戻ります。

3

グリスニップルにノズルを確実にはめ、グリップを握るとグリスが充填されます。

点検・整備の仕方

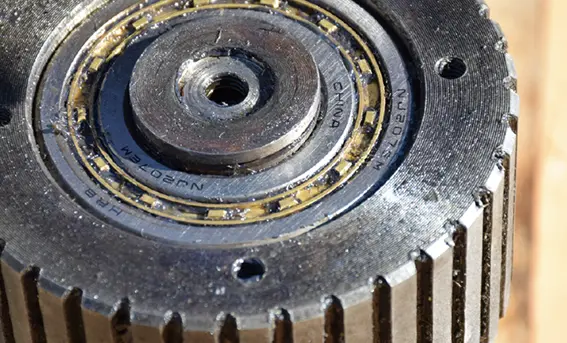

ベアリングの交換（取外し）

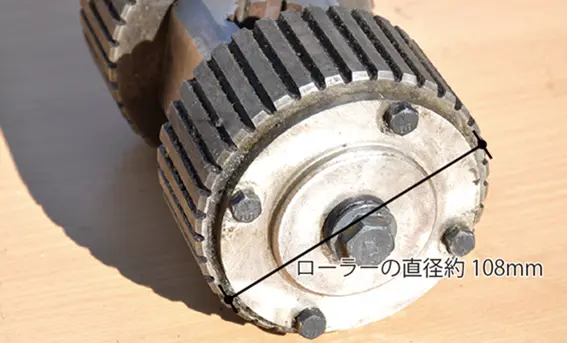

ローラーの動きに違和感や異音が出たり、左右の動きに違いが出てきたら、ベアリングを交換してください。
作業は、手袋を着用して行ってください。

使用工具：10mmスパナ、17mmスパナ、プーリー抜き、スナップリングプライヤ、ゴムハンマーかプラスチックハンマー、ボックスレンチ

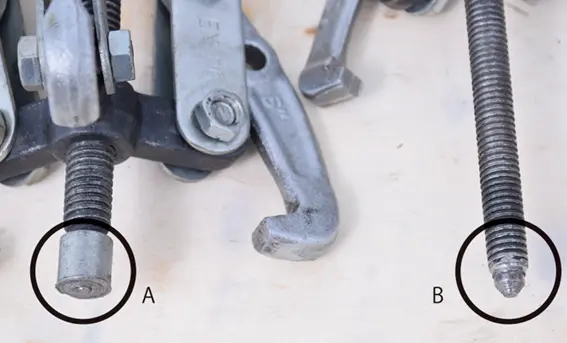

プーリー抜きは、先端部がフラットなAタイプをご用意ください。

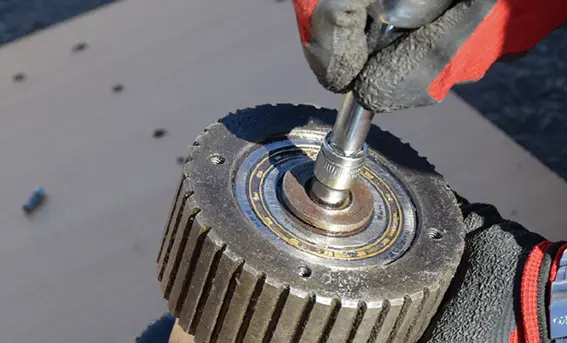

1

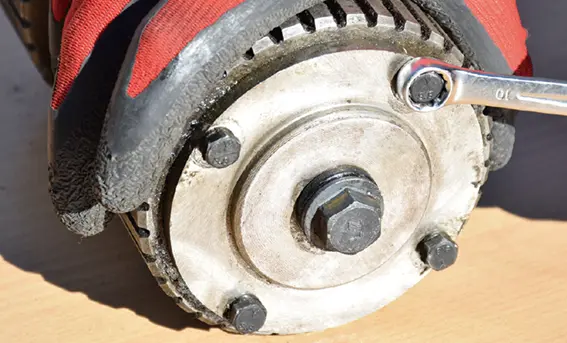

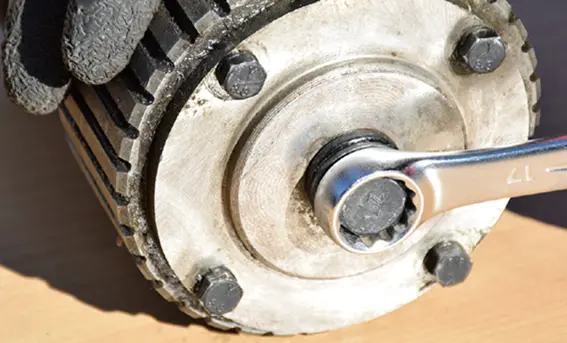

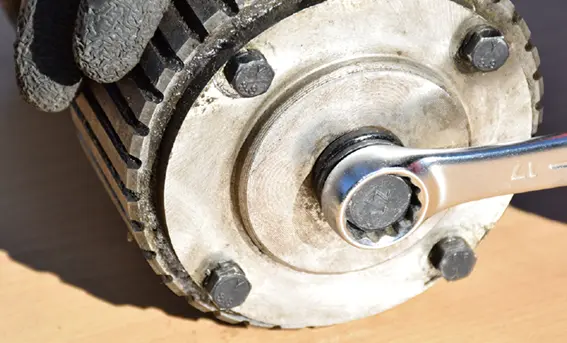

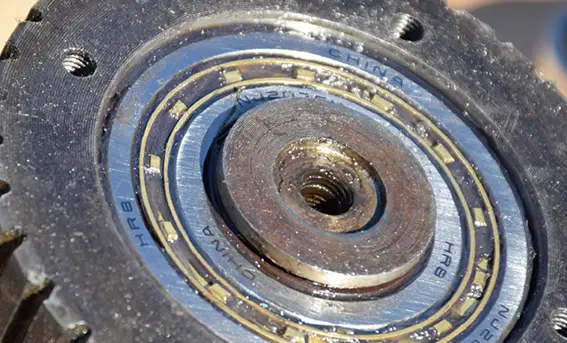

左右8ヵ所の小さいボルト10mmと中央のボルト17mmを取外します。

2

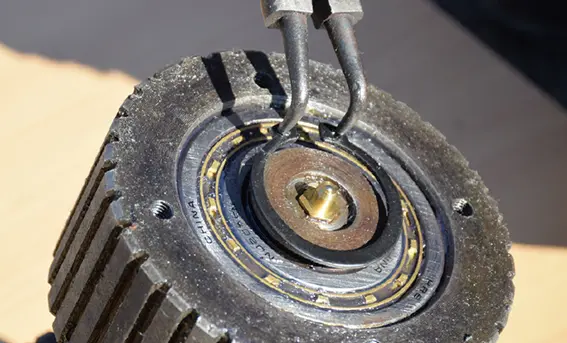

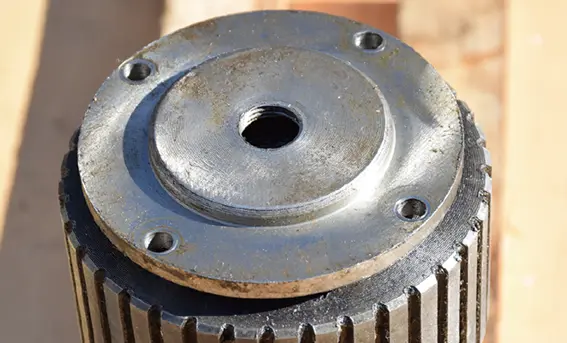

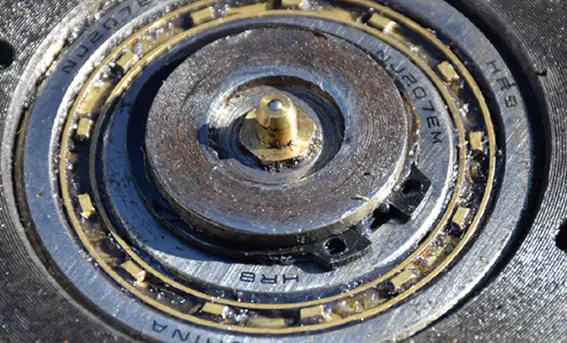

スナップリングをスナップリングプライヤで取外します。

3

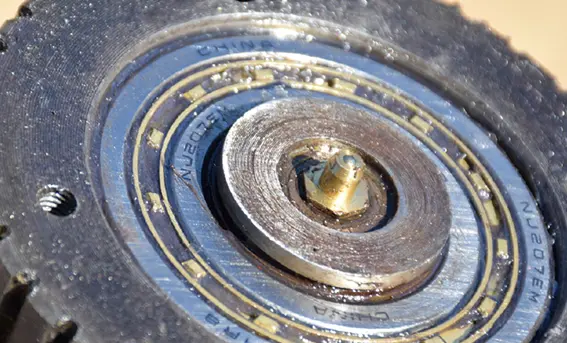

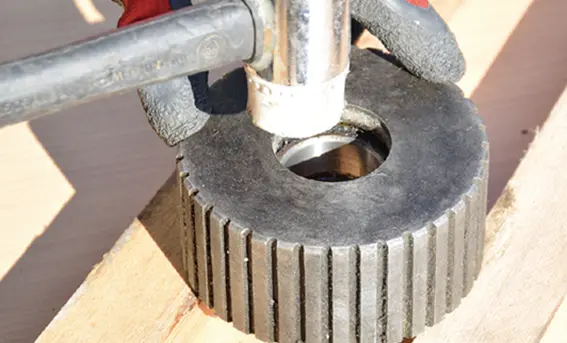

グリスニップルを10mmのボックスレンチで取外します。
※ネジ部が薄いのでネジをなめないようにご注意ください。

4

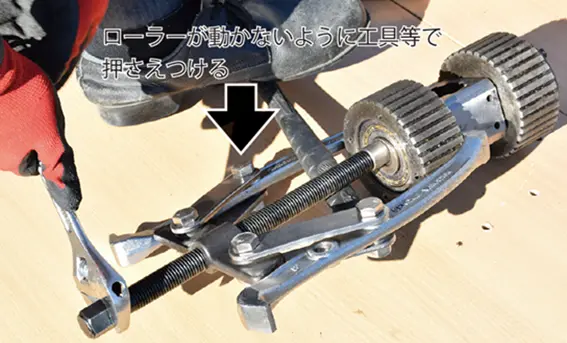

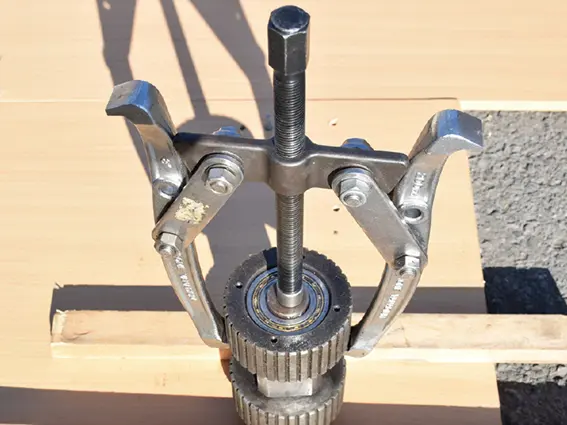

プーリー抜きを使用します。写真のようにセットします。

5

テコの原理を利用して、ローラーが動かないように工具等で押さえつけながら、プーリー抜きのボルト部分を締付けていきます。

6

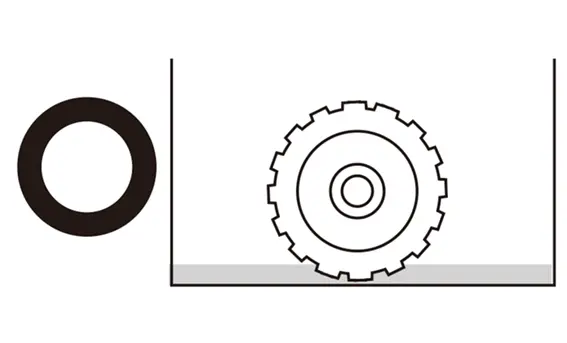

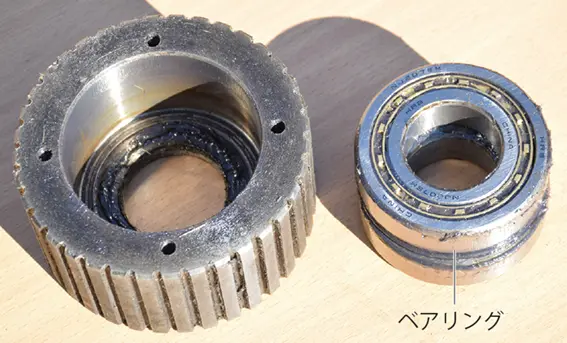

下にベアリングが落ちるように枕木等を2枚敷き、ローラーの周りをゴムハンマー等でまんべんなく叩くと、ベアリングが下りてきます。

注 意

金属製のハンマーで叩かないでください。破損します。

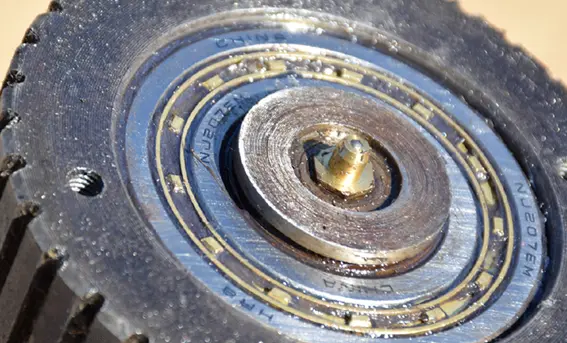

7

もう一方のベアリングも同様に取外します。

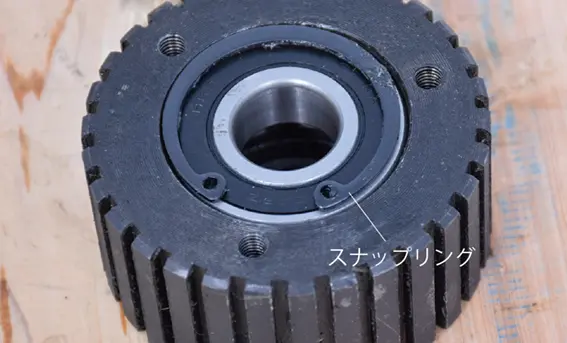

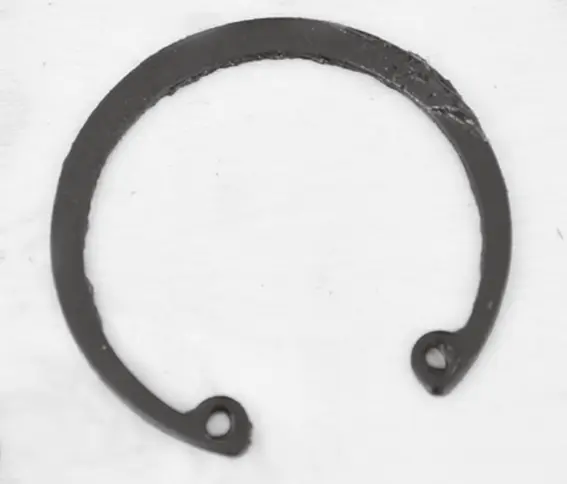

ベアリングとベアリングの間にスナップリングがあります。紛失しないようご注意ください。

8

ベアリングや他のパーツに付着している古いグリスを除去し、その後専用のクリーナー等で脱脂します。

9

各パーツに破損や曲がりなどがないかよく確認します。

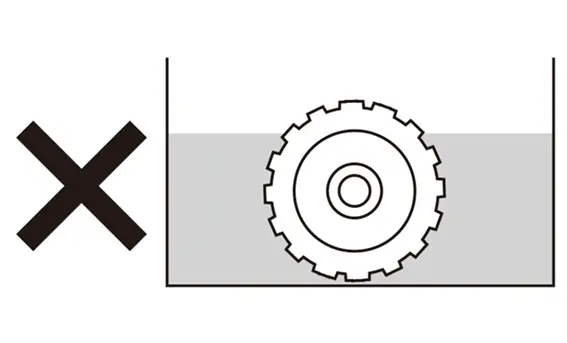

注 意

点検・整備の仕方

ベアリングの交換（取付け）

1

ベアリングを取付ける前に、ローラー内側に機械用グリス、または食品機械用グリスを塗布します。（はじめてご使用になる前に「グリスの補給」参照）

2

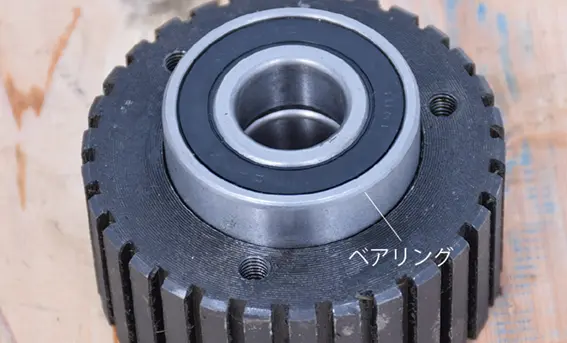

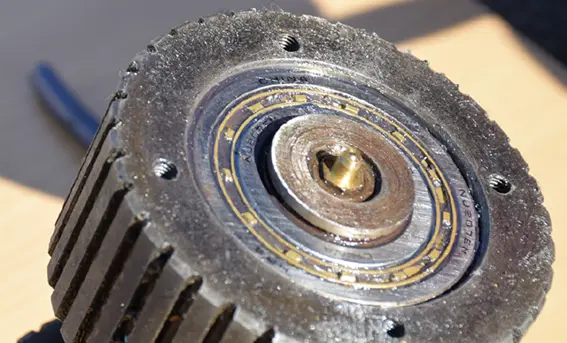

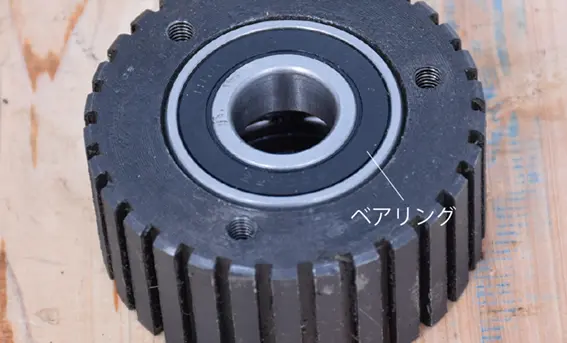

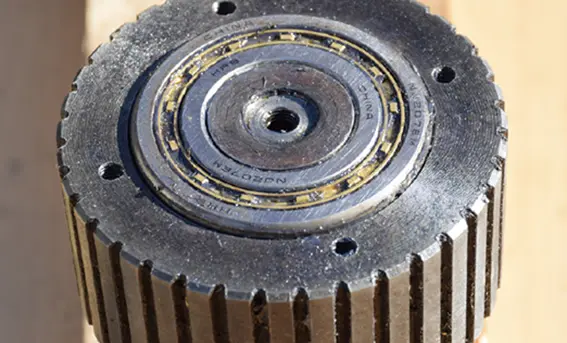

ローラー内に新しいベアリング（写真はクローズベアリング）をはめ、次にスナップリングを乗せ、更にベアリングを入れ込みます。（写真は別機種）

3

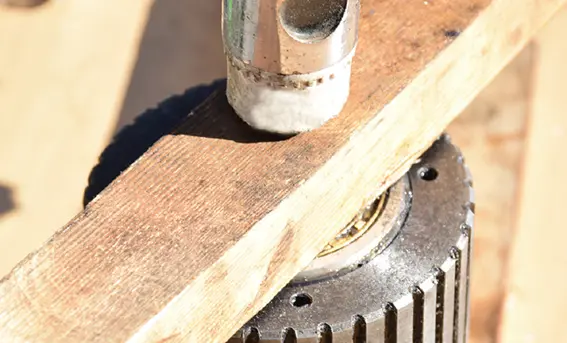

当て木をし、ハンマー等で叩き、最後まで入れ込みます。

4

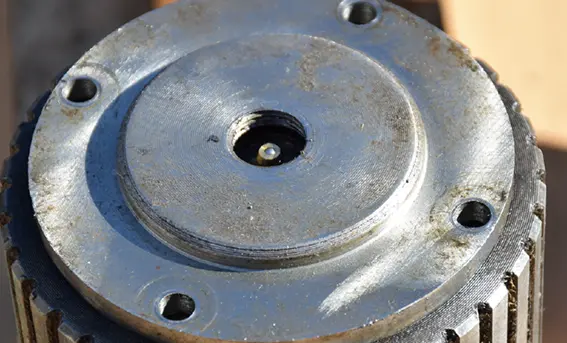

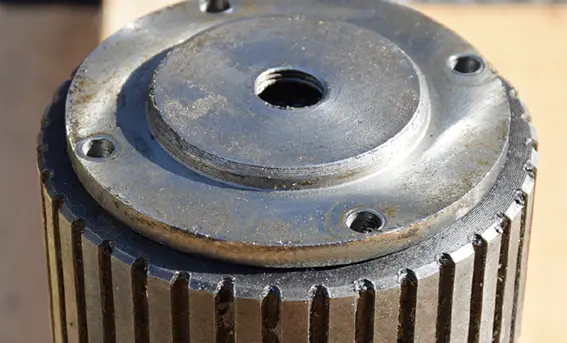

カバーを乗せ、ゴムハンマー等で円を描くように叩き、隙間がなくなるまで叩きます。

注 意

5

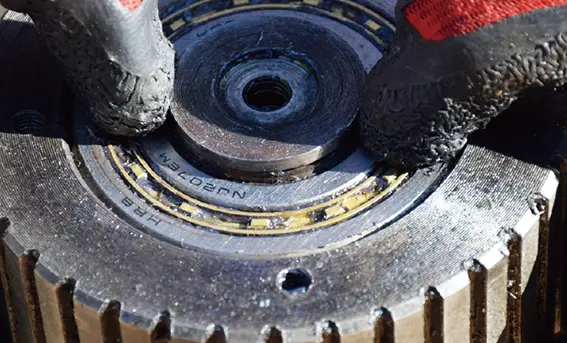

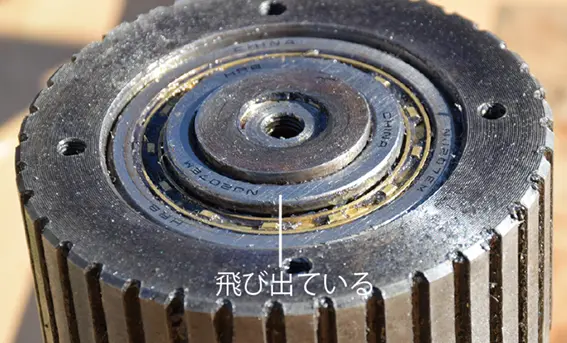

ベアリングの内側がまだ飛び出ていますので、指で押し込みます。

6

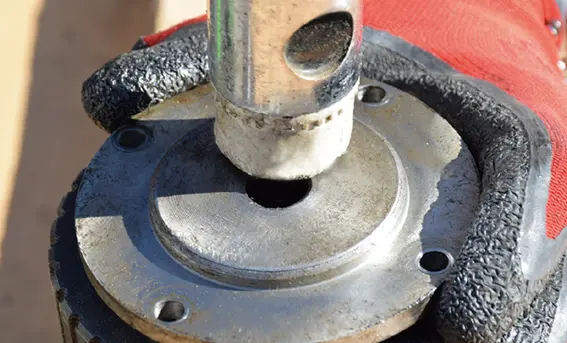

グリスニップルを10mmのボックスレンチで取付けます。
※ネジ部が薄いのでネジをなめないようにご注意ください。

7

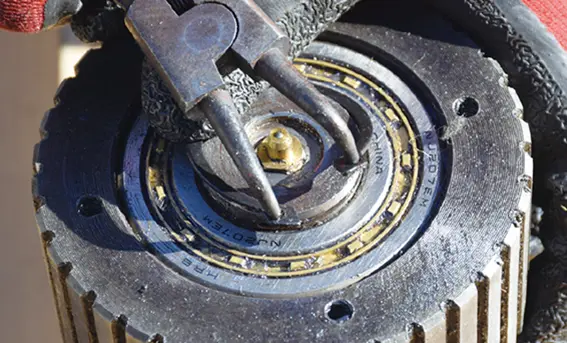

スナップリングをスナップリングプライヤで取付けます。

8

カバーをしボルトを取付け締付けます。

9

ローラーが左右均一に回るか、引っ掛かりがないかを確認します。

10

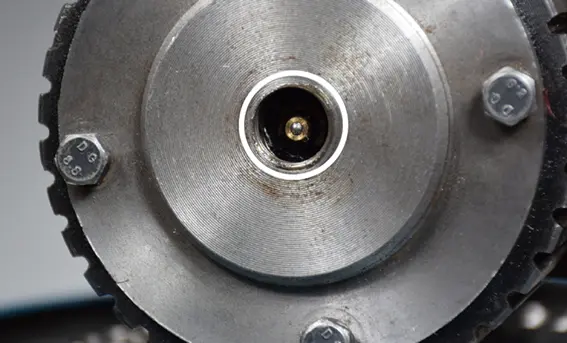

最後にシャフト先端から機械用グリス、または食品機械用グリスを注入して完了です。（はじめてご使用になる前に「グリスの補給」参照）

長期間使用しない時

• 本機の埃を拭き取り、点検します。

• 機械の電源プラグから抜いた状態で、電源コードをチェックしてください。もし損傷がある場合には交換をしてください。

• 擦り切れたり損傷したりしている箇所がないか確認します。接続部分、ボルト等の締め具合もチェックしてください。

• 子供が近づかない、清潔で乾燥した場所に保管してください。
