除雪機用スノーシェルター
HG-SBS813
取扱説明書
除雪機用スノーシェルター
HG-SBS813
★ご使用前に、必ず取り扱い説明書をお読みになり、内容を理解してからご使用ください。
はじめに
このたびはお買い上げいただき誠にありがとうございます。
安全に正しくお使いいただくために、ご使用前にこの取扱説明書を必ずお読みください。
誤った使い方をされますと重大な事故につながる恐れがあります。この取扱説明書を熟読しご理解してからご使用ください。また、各ページの警告・注意事項も飛ばさず、必ずお読みください。
安全上のご注意
※お使いになる人や他人への危害・財産への損害を未然に防ぐため、必ずお守りいただくことを説明しています。
●表示と意味をよく理解してから、本文をお読みください。
●お読みになった後は、お使いになる方がいつでも見ることができる所に、必ず保管してください。
●すべて安全に関する内容です、必ずお守りください。
■表示内容を無視して、誤った使い方をしたときにおよぼす危害や損害の程度を次の表示で区分し、説明しています。
| この表示の欄は、「死亡または重傷を負う恐れがある」内容です。 |
|---|
| この表示の欄は、「軽傷、物的損害、故障が生じる恐れがある」内容です。 |
|---|
■お守りいただく内容の種類を次の絵表示で区分し、説明しています。
 | このような絵表示は、してはいけない「禁止」内容です。 |
|---|
 | このような絵表示は、必ず実行していただく「強制」内容です。 |
|---|
製品を長くご愛顧いただくために
取扱説明書に従った正しい取扱いや定期点検、保守を行ってください。注意事項に従わず何らかの損害・故障が発生した場合、保証の対象外となりますのでご注意ください。
安全にお使いいただくために
誤った使い方をすると、重大な事故につながるおそれがあります。本製品を使用する前に、この取扱説明書をよく読み、内容を十分に理解してください。また、各ページの警告・注意事項も飛ばさず、必ずお読みください。
除雪機用スノーシェルターに係る安全事項
|
|---|
• 改造、分解は絶対に行わないでください。安全性・信頼性が低下したり故障の原因になります。また、弊社の保証サービスは一切受けられなくなります。
• 未成年者の単独使用は禁止です。保護者等の監督下で作業してください。
• 成年者でも、操作の仕方がよく分からない場合は、独自の使用をしないでください。
• 使用中に異常音、異常振動があったときは、直ちに使用を中止し、点検、修理を行ってください。
• 危険と判断したときは使用を中止してください。
• 破損した部品交換や修理は、取扱説明書の指示に従ってください。取扱説明書に指示されていない場合は、お買い求めの販売店に修理を依頼してください。
• 修理の知識や技術のない方が修理しますと、十分な性能を発揮しないだけでなく、事故・怪我の原因になることがあります。
• 子供の手の届かない安全な場所で保管してください。
• ご使用前にこの説明書をお読みになり取扱いの注意事項をよく理解したうえでご使用ください。
|
|---|
• 吹雪で視界不良のときは使用しないでください。
• 使用中に異常音、異常振動があったときは、直ちに使用を中止し、点検、修理を行ってください。
• シェルターに雪が付着し、視界不良の状態で使用をしないでください。
• 定期点検整備を行ってください。
主要諸元
| モデル名 | HG-SBS813 |
|---|---|
| 生地素材 | 600Dオックスフォード布＋PUコーティング PVC透明フィルム |
| フレーム | 鉄 |
| 耐水性 | 本体部分の耐水圧：3000～5000mm |
| 使用可能温度 | －30° |
| サイズ（幅×奥行き×高さ） | 約820×775×1300mm |
| 重量 | 約5.8kg |
◎弊社は、顧客満足度100％を目指し、日々製品（部品やカラーも含め）の改良を行っています。そのため、予告なく仕様を変更する場合があります。また、取扱説明書に最新情報が反映されない場合があります。ぜひご理解・ご了承ください。
※本取扱説明書に掲載されている写真はプロトタイプのため、本製品と仕様が異なる場合があります。

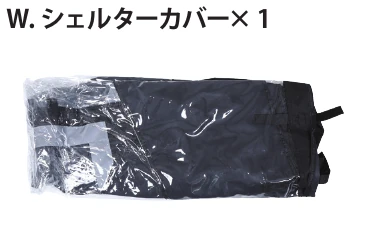

梱包部品一覧
1. ユニットとすべてのアクセサリを慎重に箱から取出し、全てのユニット・アクセサリに不足・問題がないことを確認してください。
2. 製品を注意深く点検し、輸送中の損傷がないことを確認してください。万が一損傷が見受けられた場合は、運送会社に1週間以内に連絡をしてください。
3. 梱包材を慎重に検査し、使用する前に廃棄しないでください。不足している場合は、お手数ですが弊社までご連絡ください。
|
|---|
不足しているものがある場合は、不足している部品を入手するまで使用しないでください。
 |
 |
|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
★付属の工具は、簡易的なものです。市販のスパナ等をご用意いただくと作業効率が良くなります。
※本取扱説明書に掲載されている写真はプロトタイプのため、本製品と仕様が異なる場合があります。
※製造時期により部品の形状、内容物が変更になる場合や本体に取付済みの場合があります。
※A～Mは、本体にシールが貼付されています。
組立て
フレームの組立て
|
|---|
• 組立て中は防護メガネを着用してください。
• 組立ては、2人で行う事をおすすめします。
1
パイプAとパイプBを接続します。パイプBは先端が細い方を上にします。
 |
|---|
2
パイプAとパイプBの接合部の穴に付属の止めネジを入れて、付属の六角レンチで締めて、パイプAとパイプBを固定します。
 |
|---|
3
画像のように接続したパイプA/BをパイプJの穴に挿込みます。
 |
|---|
4
パイプJの左右にある穴に止めネジを入れて、付属の六角レンチで締めて、パイプA/Bを固定します。
 |
|---|
5
パイプFをパイプBの穴に挿込みます。
 |
|---|
6
パイプAの穴にパイプGを挿込んでから、接合部の穴に付属の止めネジを入れてから六角レンチで締めて、固定します。
 |
|---|
7

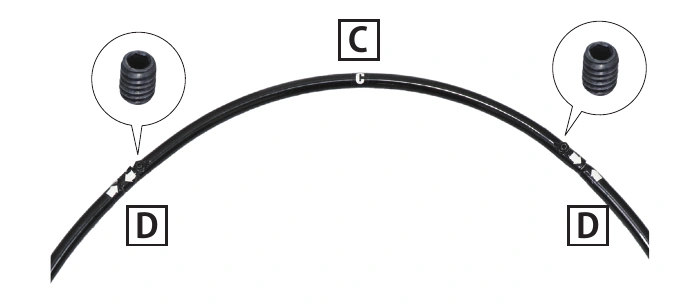

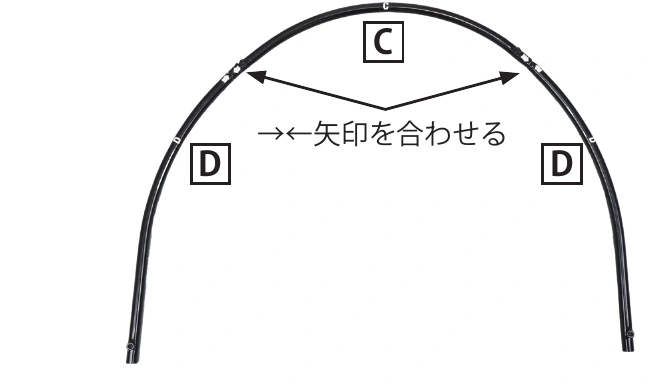

パイプCとDの間にある矢印シールを合わせ、パイプCの左右にパイプDを挿込みます。
接合部の穴に付属の止めネジを入れて、六角レンチで締めて、固定します。
 |
 |
|---|
8
手順7で組み立てたパイプC/DをパイプGに挿込み、接合部の穴に付属の止めネジを入れて、六角ボルトで締めて固定します。
 |
|---|
|
|---|
手順9～11は、目の保護のために必ず防護メガネを着用してください。
9
パイプFにグラスファイバーロッドHの金属部側を下にして、左右2本ずつ挿込みます。
 |
 |
|---|
10

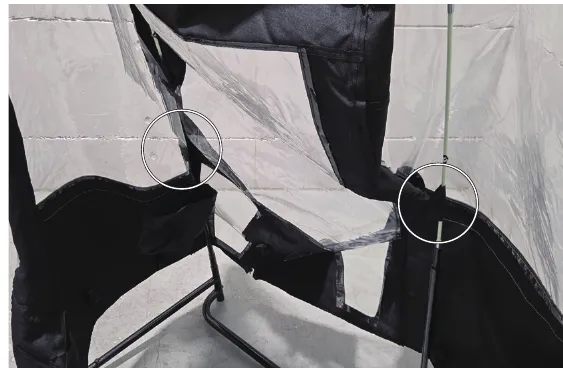

シェルターカバーの左右内側にあるスリーブにグラスファイバーロッドHを通します。
 |
 |
|---|
11
グラスファイバーロッドHの間に、グラスファイバーロッドIをゆっくりと曲げて、つなげます。
 |
|---|
12

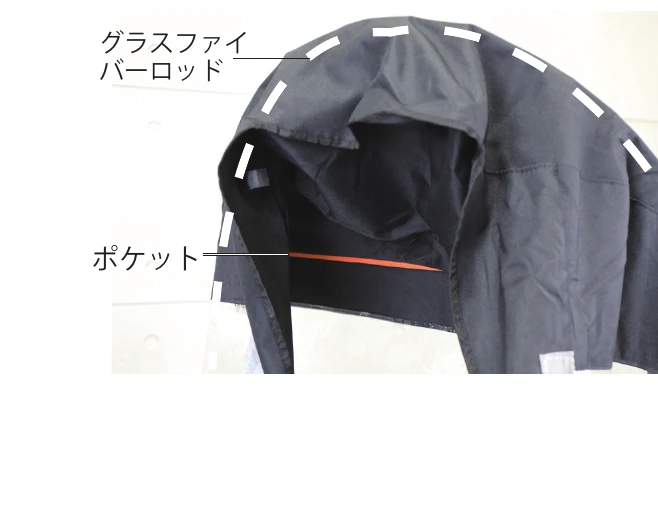

シェルターカバーの内側にオレンジ色の線の所にあるポケットにグラスファイバーロッドを挿込みます。
 |
 |
|---|
13

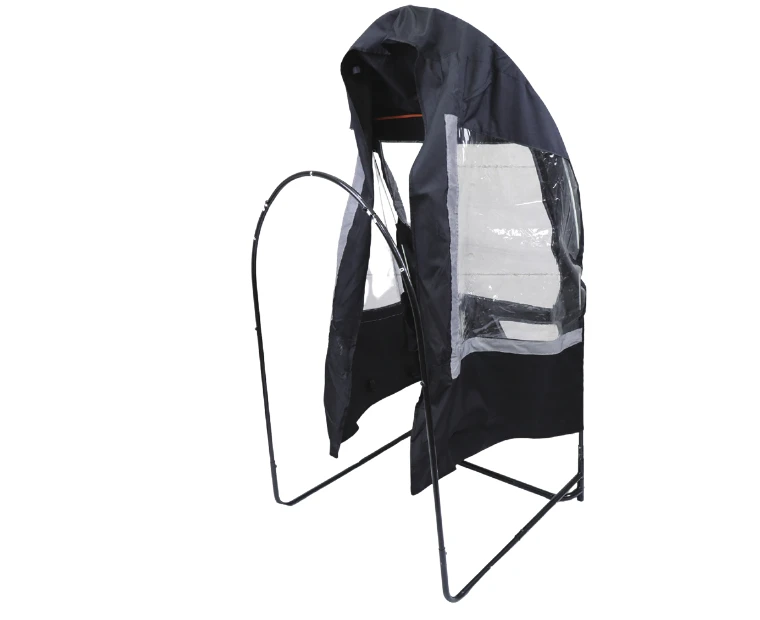

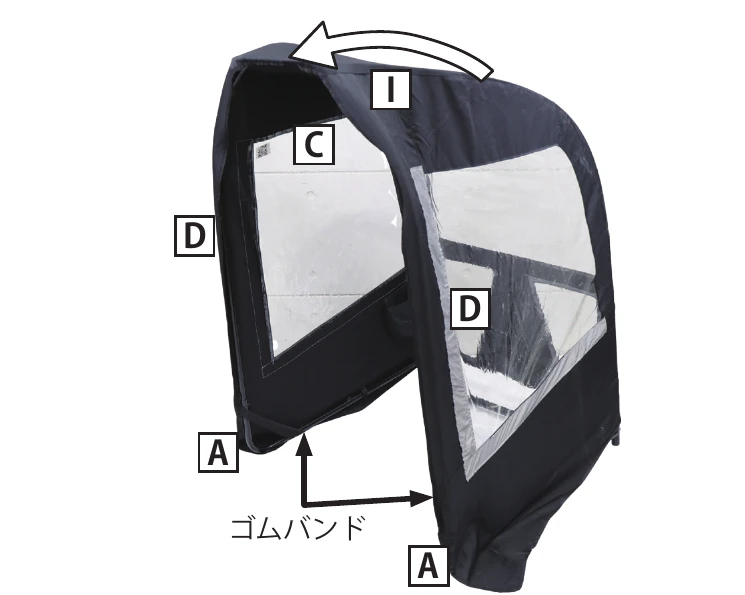

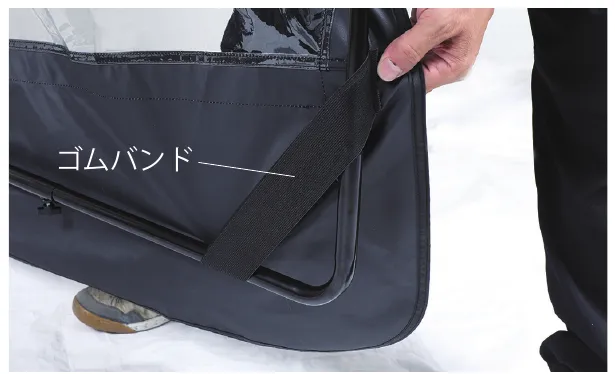

グラスファイバーロッドI部分をパイプC側にゆっくりと曲げて、倒してからシェルターカバーにあるゴムバンドをパイプA部分に引っ掛けます。
 |
 |
|---|
14

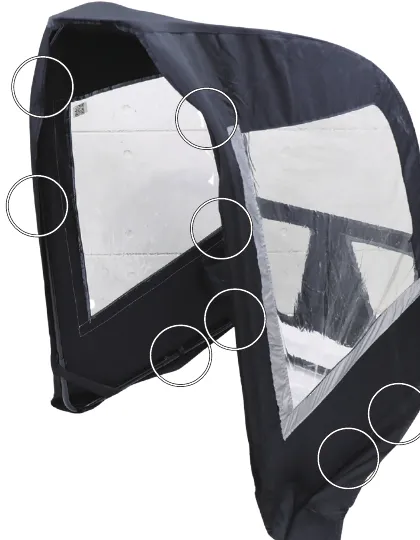

シェルターカバー内側にある複数の面ファスナーをパイプに巻き付けて固定します。シェルターカバーの取付け完了です。
 |
|---|
組立て
ベースの取付け
1
パイプJを一旦、本体から取外します。パイプJが除雪機本体との接続部になります。
 |
|---|
2

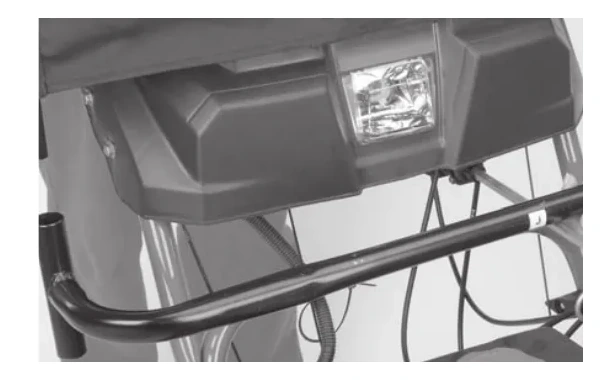

除雪機の前側に組み立てた本体とパイプJを置いてみて、大まかな位置を確認します。
パイプJの向きは機種に合わせて前後変えられます。
 |
|---|
3

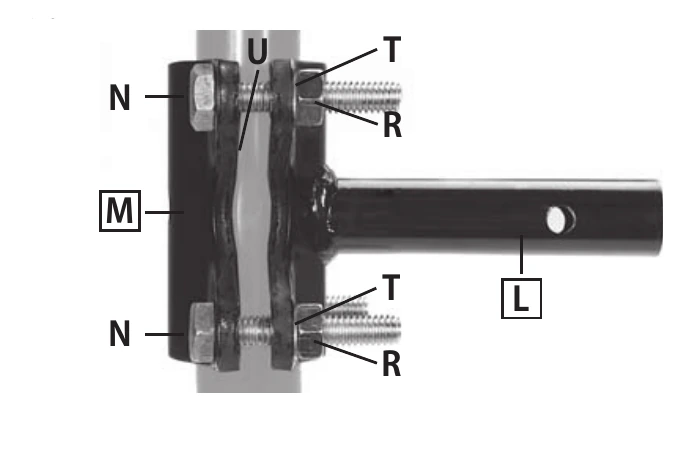

除雪機本体の左右のパイプ部分にスポンジスリーブ（U）を取付けてから、パイプLと固定プレートMを挟んでボルト（N）、ワッシャ（T）、ナット（R）で締付けて固定します。
 |
|---|
4
パイプLにパイプKを挿込んで、ネジ穴にボルト（P）で締付けて、固定します。
除雪機本体の反対側にも同様にパイプKを取付けます。
5
スポンジスリーブ（U）をパイプJに取付けてから、パイプKと固定プレートM を挟んでボルト（N）、ワッシャ（T）、ナット（R）で締め付けて固定します。
除雪機本体の反対側も同様にパイプK と固定プレートMをパイプJ に挟んで、取付けます。
6

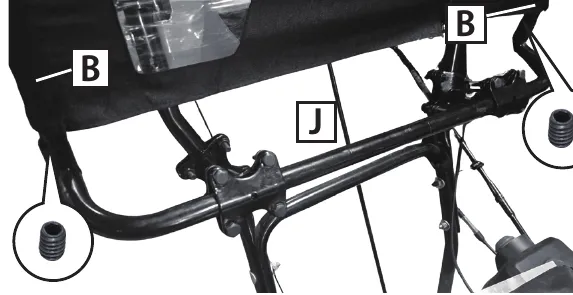

組立てたシェルターカバーのパイプBの部分をパイプJに挿込んで、付属の止めネジを入れて、六角ボルトで締めて固定します。
 |
|---|
7

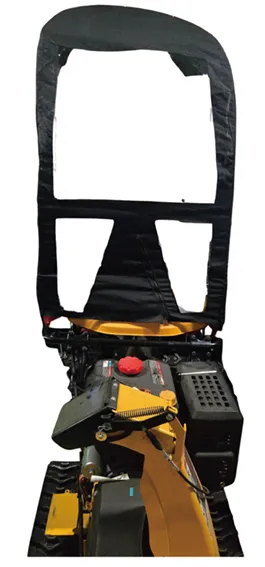

シェルターカバー内の面ファスナーをパイプにしっかり固定します。組立ては完成です。
 |
 |
|---|
8
保管する場合は、手順6で取付けたシェルターカバーのパイプBの部分をパイプJから逆に取外して、シェルターカバー自体を取外します。
取扱い
収納
シェルター内側に収納があります。
 |
|---|
取扱い
素材について
本商品の透明部分はPVCを使用しています。他のプラスチック素材に比べ、耐候性や耐水性に加え、擦れに強く、傷がつきにくいという特徴があります。
また、PVCは一般的には耐薬品性に優れていると言われます。実際に、ほとんどの酸、アルカリ、塩類、動植物油に対しては高い耐薬品性を持ちます。
|
|---|
・強く擦ったり、研磨剤が入ったもので擦ったり、鋭利なものを当てたりしないでください。
・有機溶剤と次亜塩素酸などの塩素系化合物では容易に侵食され、短時間で強度を落とす場合があります。まれに溶解する場合もあります。
・PVCは耐候性がありますが、気温-20℃以下になると衝撃への耐久性が低くなり、割れやすくなります。
取扱い
吹雪や強風時の取扱い
|
|---|
・視界が悪いときは使用しないでください。
・強風時は風にあおられて転倒、破損の原因になりますので、使用しないでください。
取扱い
気温-20℃以下での取扱い
透明部分（PVC）は気温-20℃以下になると耐久性が低くなります。
|
|---|
透明部分（PVC）に雪が付着し凍結したあと、透明部分の雪を払うため衝撃を与えると破損する恐れがあります。
長期間使用しない時
シーズン終了後は、次のお手入れを行ってください。
1
シェルターカバーの汚れは、柔らかい布で水拭きをしてください。
2
水拭きで取れないシェルターカバーの汚れは、中性洗剤を薄めたぬるま湯に付けた布を固く絞り、拭き取ってください。
洗剤水の使用後はしっかりと水拭きをしてから乾拭きをしてください。
3
シェルターカバーは完全に乾燥させてから、収納袋に入れます。
4
パイプ類の汚れは、固く絞った布で拭き取り、完全に乾燥させてください。
5
パイプにサビが出た場合は、早めにサビを落とし、塗装などで処理をしてください。
6
ボルト類やノブには防錆、潤滑油を塗布します。
7
湿気の少ない換気の良い場所に保管してください。
