はじめに

このたびはお買い上げいただき誠にありがとうございます。

安全に正しくお使いいただくために、ご使用前にこの取扱説明書を必ずお読みください。

誤った使い方をすると、重大な事故につながるおそれがあります。本製品を使用する前に、この取扱説明書をよく読み、内容を十分に理解してください。また、各ページの警告・注意事項も飛ばさず、必ずお読みください。

安全上のご注意

※お使いになる人や他人への危害・財産への損害を未然に防ぐため、必ずお守りいただくことを説明しています。
●表示と意味をよく理解してから、本文をお読みください。
●お読みになった後は、お使いになる方がいつでも見ることができる所に、必ず保管してください。
●すべて安全に関する内容です、必ずお守りください。

■表示内容を無視して、誤った使い方をしたときにおよぼす危害や損害の程度を次の表示で区分し、説明しています。

警 告	この表示の欄は、「死亡または重症を負う恐れがある」内容です。

注 意	この表示の欄は、「軽症、物的損害、故障が生じる恐れがある」内容です。

■お守りいただく内容の種類を次の絵表示で区分し、説明しています。

	このような絵表示は、してはいけない「禁止」内容です。

	このような絵表示は、必ず実行していただく「強制」内容です。

製品を長くご愛顧いただくために

取扱説明書に従った正しい取扱や定期点検、保守を行ってください。注意事項に従わず何らかの損害・故障が発生した場合、保証の対象外となりますのでご注意ください。

安全事項

自動液晶溶接面に係る安全事項

警 告

• 本製品は溶接作業時に発生するスパーク、スパッタ等有害光線から溶接作業者の顔、首、耳などを保護することを目的に作られています。他の用途での使用は想定されていません。絶対に、目的外では使用しないでください。
• 改造、分解は絶対に行わないでください。安全性・信頼性が低下したり故障の原因になります。また、当社の保証サービスは一切受けられなくなります。
• 正しい操作を知らない人、子供、妊娠中の方には操作をさせないでください。
• 未成年者の単独使用は禁止です。保護者等の監督下で作業してください。
• 操作の仕方がよく分からない成年者の独自の使用はご遠慮ください。
• ヘルメット機能はありません。強い衝撃からの頭部保護はできません。
• 爆発物や腐食性液体からの保護はできません。
• 使用中は、本製品の表面温度が上昇します。直接手で触れたり、燃えやすい物を近づけないでください。

• ご使用前にこの説明書をお読みになり取扱いの注意事項をよくご理解の上ご使用ください。
• 本製品は、溶接技能者資格を有する方を対象に作られています。溶接作業に関する知識が必要です。
• 溶接作業時は適切な換気を行ってください。
• ご使用前に必ず本製品の外観を確認し、破損や不具合がある場合は使用しないでください。
• 溶接作業時は、目の保護をするために必ず本製品を着用してください。
• 本製品が異常に熱い、異臭がするなど異常を感じた場合は、速やかに使用を中止し、販売店、メーカーにご相談ください。
• 本製品がアーク発生時に遮光しない場合は、速やかに溶接作業を中止し、「故障と思ったら」のページをご確認ください。
• 本製品を他人に貸すときは、必ず取扱説明書も一緒に渡してください。誤った使用により、ケガや事故の原因となります。
• 本製品の素材は使用者の皮膚と接触した場合、まれにアレルギー反応を引き起こす場合があります。アレルギー反応が出た場合は、速やかに使用を中止し、医師にご相談ください。

注 意

• 本製品を高温になる場所に置かないでください。
• 本製品は精密部品を使用しています。投げたり、落としたりすると故障の原因になりますので絶対にしないでください。
• 本製品を絶対に水に浸さないでください。
• 雨の中や本製品に水がかかる場所では使用しないでください。

• 本製品を使用する際には、高速飛来物、浮遊粉じん、ミスト、スパッタ等の侵入を防ぐため、本製品と一緒に必ず適切な保護具を着用してください。
• 本製品を落下させたり、強い衝撃を与えた場合は、必ず各部に異常がないか点検してください。
• 本製品は、使用前にきちんと頭のサイズに合わせてください。サイズの合わない状態で使用すると、作業効率低下や思わぬ事故の原因となります。
• 溶接作業によっては、大きな騒音が発生する場合があります。耳を保護するために、耳栓を着用してください。
• 本製品の動作温度は－20℃～65℃ですが、安全に使用できる温度は−5℃～55℃の範囲内です。極端な温度範囲外での使用は、製品破損や思わぬ事故の原因となります。
• 使用毎に、必ず各部の点検を行ってください。故障や事故を未然に防ぐことができます。
• アークセンサーを遮るものを、置かないでください。正常に作動しない場合があります。
• アーク光に対して、常に溶接面が正面になるように溶接作業をしてください。アークセンサーが、正常に作動しない場合があります。
• 開封後は、必ず表面・中面の保護フィルタに貼られたフィルムを剥がしてください。溶接の熱により、保護フィルタに溶着する恐れがあります。

主要諸元

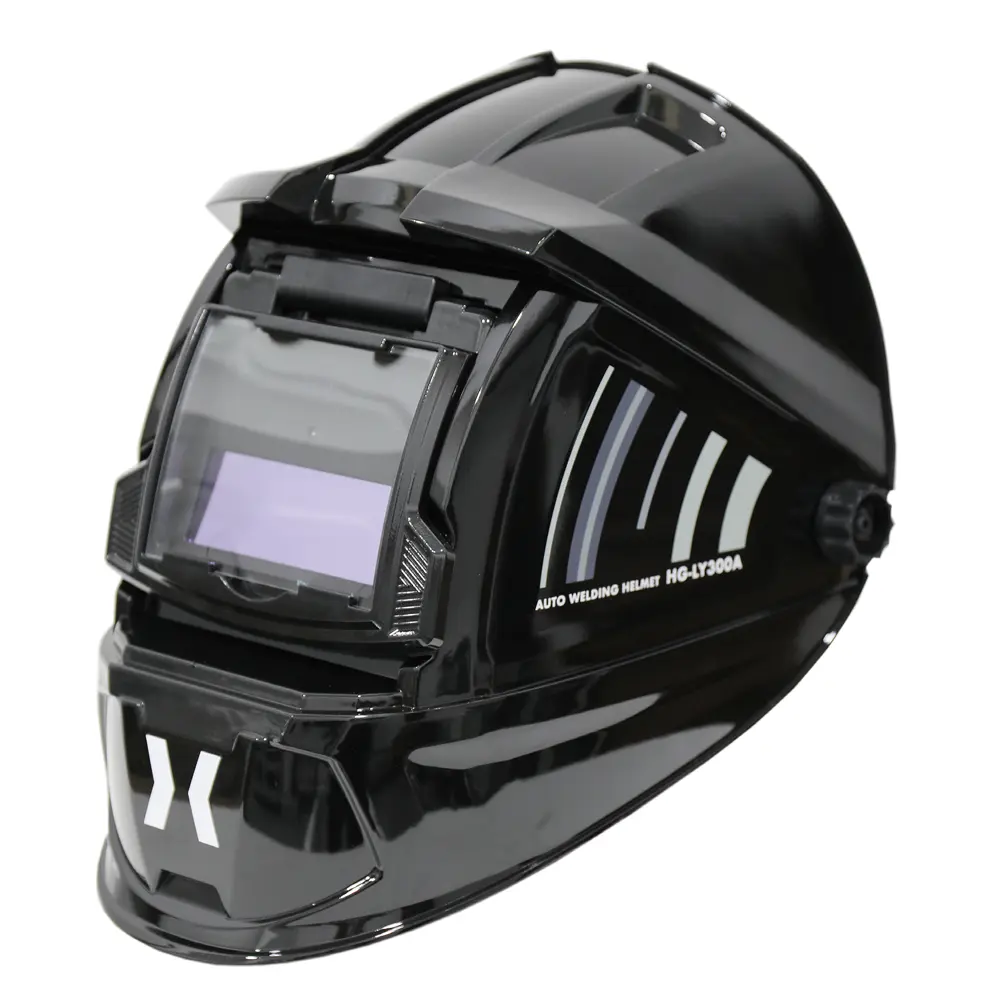

各部の名称

※本取扱説明書に掲載されている写真はプロトタイプのため、本製品と仕様が異なる場合があります。

①保護フィルタ

②シェル

③アークセンサー

④固定ノブナット

⑤フロントカバー

■液晶カートリッジ
⑥電池ボックス

⑦液晶画面

⑧遮光度切替スイッチ

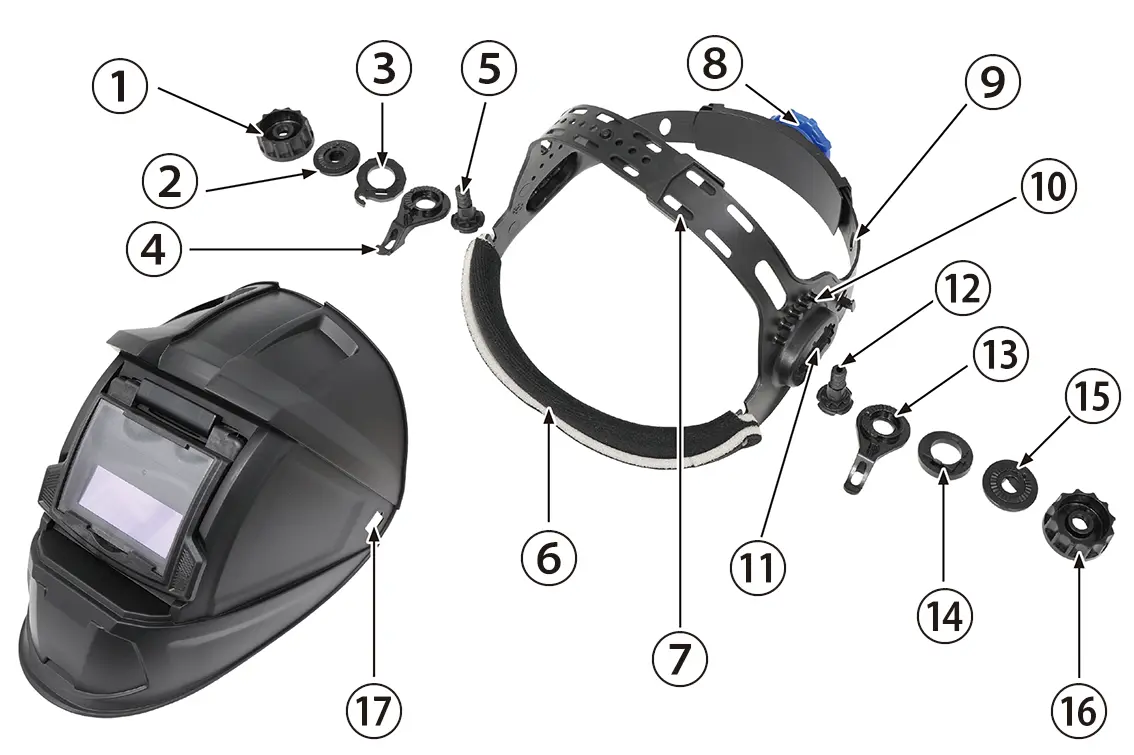

製品構成

※本取扱説明書に掲載されている写真はプロトタイプのため、本製品と仕様が異なる場合があります。

①固定ノブナット

②ワッシャ

③右ワッシャ

④角度調整ワッシャ

⑤スクリュー

⑥パッド

⑦深さ調整用バンド

⑧サイズ調整ノブ

⑨締付け調整用バンド

⑩角度調整用突起

⑪前後調整用溝

⑫スクリュー

⑬角度調整ワッシャ

⑭左ワッシャ

⑮ワッシャ

⑯固定ノブナット

⑰ヘッドギア取付穴

組立て・取扱い

ヘッドギアの取付け

本製品は、ヘッドギア取付済みですが、万が一外れたり、交換が必要な時には、下記の要領で取付けてください。

1

右ワッシャ、左ワッシャがあります。

2

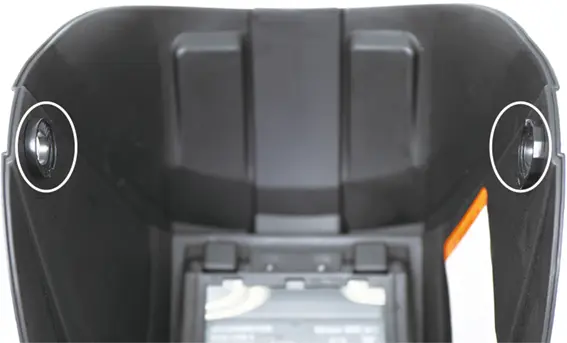

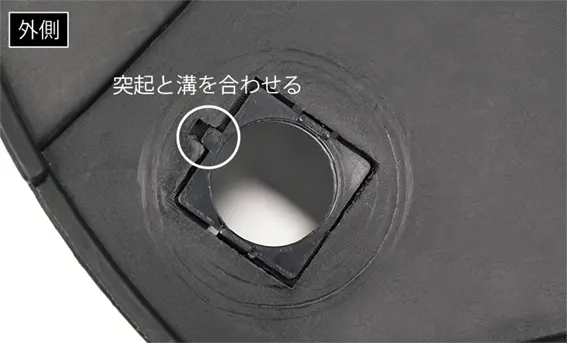

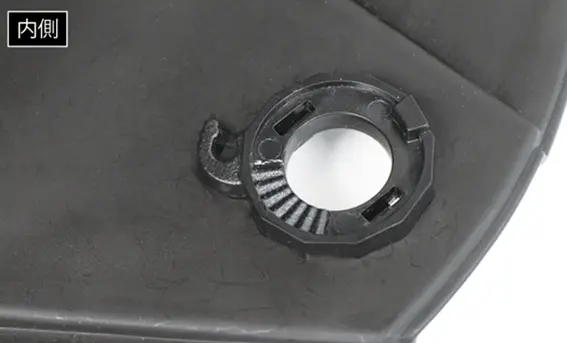

シェル側面のヘッドギア取付穴に右側は右ワッシャ、左側は左ワッシャを突起を合わせて内側から挿込みます。

3

ヘッドギアの内側からスクリューを挿込み溝に合わせます。前後に3段階調整可能です。

4

角度調整ワッシャを取付けます。

5

シェル側面のヘッドギア取付穴に手順3で取付けたヘッドギアのスクリューを挿込みます。

6

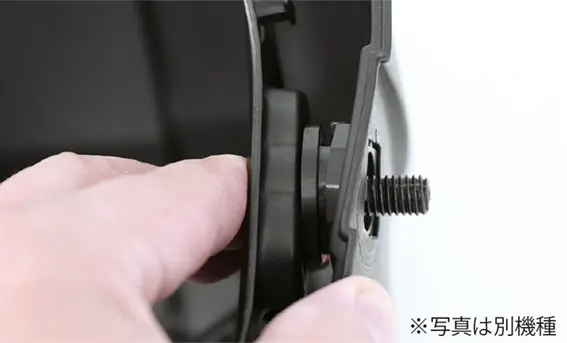

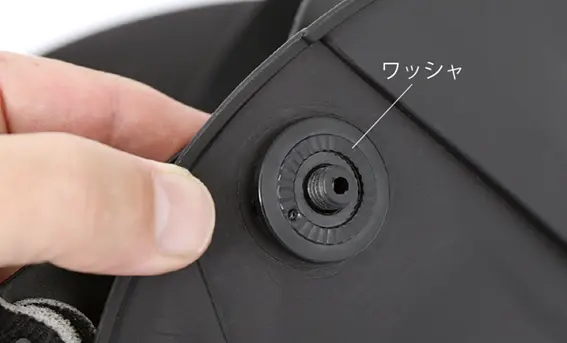

ワッシャを外側から挿込みます。

7

固定ノブナットを取付けて固定します。反対側も同様に行います。

組立て・取扱い

ヘッドギアのサイズ調整

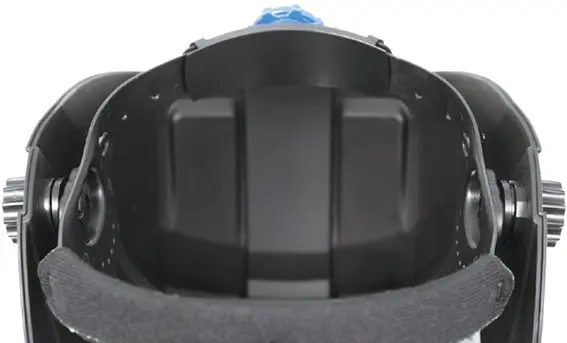

使用前に、頭のサイズに合うようにヘッドギアやシェルの角度などを調整します。

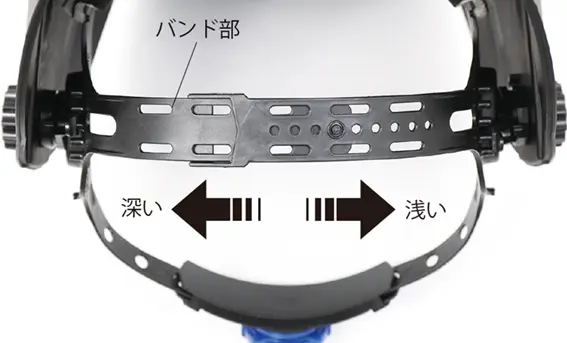

●深さの調整

溶接面を被った時に、目の位置が液晶画面の中心にくるよう調整します。

1

ヘッドギア上部のバンド部を左右にスライドさせ、穴位置を変えます。

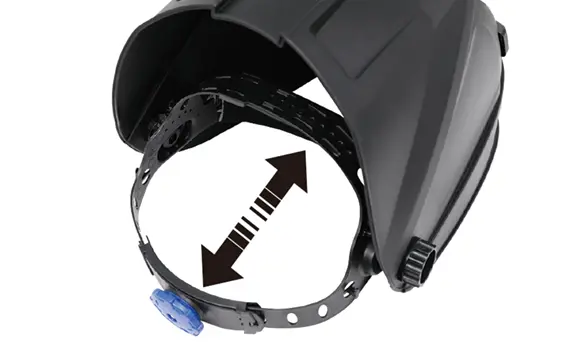

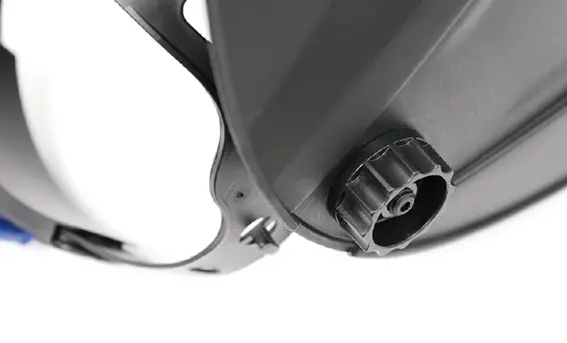

●締付けの調整

頭のサイズに合わせてヘッドギアの締付けを調整します。

1

サイズ調整ノブを回します。時計回りに回すと狭まり、反時計回りに回すと広がります。

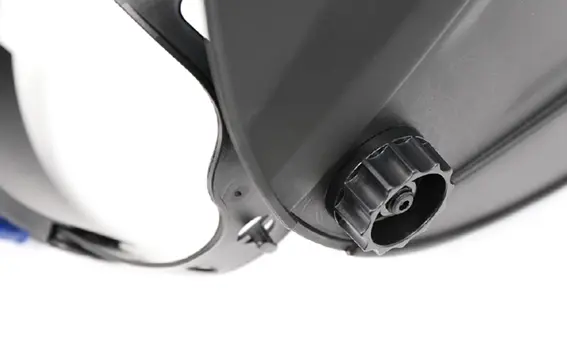

●角度の調整

溶接面を下ろした時の、角度を調整します。

1

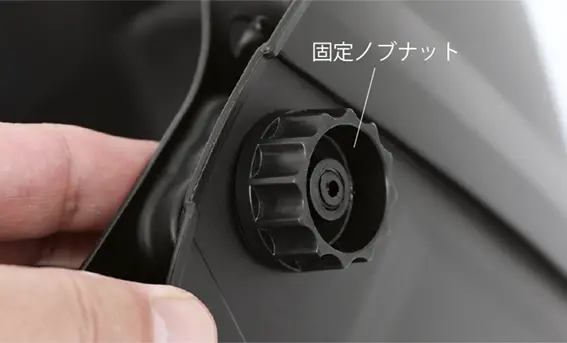

左右の固定ノブナットを緩めます。

2

角度調整ワッシャをヘッドギアの突起に挿込む位置を変えることで角度を調整します。
左右同じ位置にしてください。

3

調整が終わったら左右の固定ノブナットを締付けます。

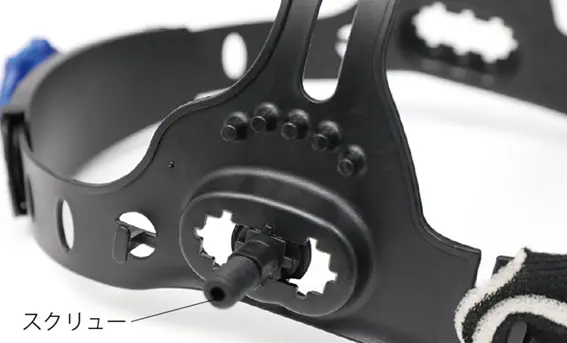

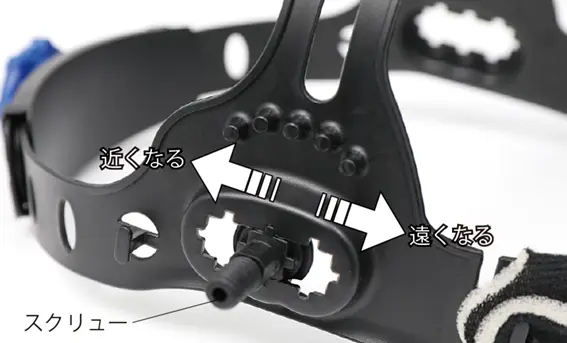

●距離の調整

溶接面を被った時の液晶画面と目の距離を3段階で調整が可能です。

1

左右の固定ノブナットを緩めます。

2

スクリューをスライドさせ溝に挿込みます。
※写真は分かりやすいように他のパーツを外しています。

3

調整が終わったら左右の固定ノブナットを締付けます。

組立て・取扱い

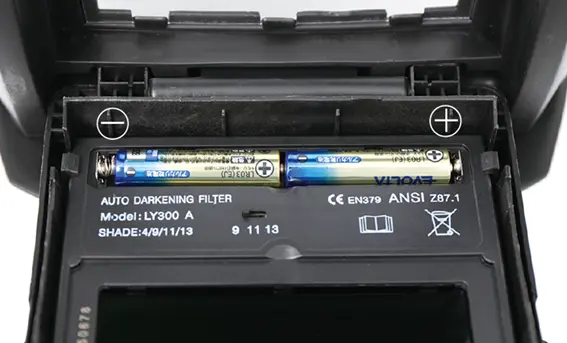

乾電池の入れ方・交換

単4アルカリ電池が2本必要です。

1

フロントカバーを跳ね上げます。

2

電池ボックスのフタ中央部のツメを押しながら外します。

3

電池のプラスマイナスを間違えないように電池をセットしフタを閉めます。

使用方法

使用前の準備①

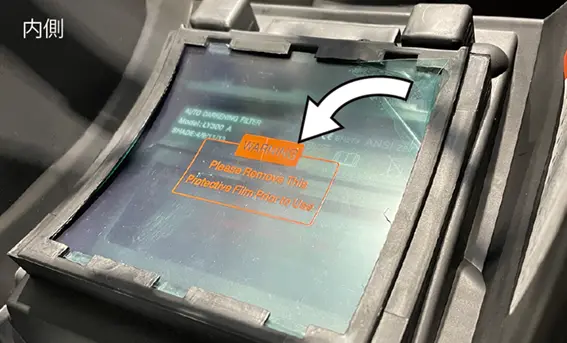

フロントカバーの保護フィルタ面とシェル内側の液晶画面には、キズ防止のため保護フィルムを貼っています。
使用前に、必ず保護フィルムを剥がしてください。

1

保護フィルムを端からゆっくり剥がします。

2

フロントカバーのツメの部分が剥がれにくい場合は、保護フィルタを少し押込むと剥がれやすくなります。

注 意

使用方法

使用前の準備②

頭のサイズに合わせてヘッドギアを調整します。

使用方法

使用前の準備③

40W以上の標準的な白熱電球でテストを行います。

注 意

使用方法

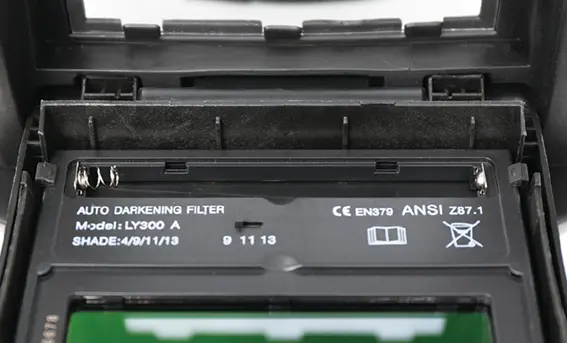

使用前の準備④

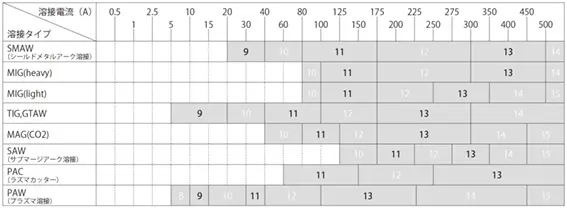

溶接電流や溶接タイプにより遮光の暗さを調整する必要があります。下の表を目安に遮光度を選択してください。

1

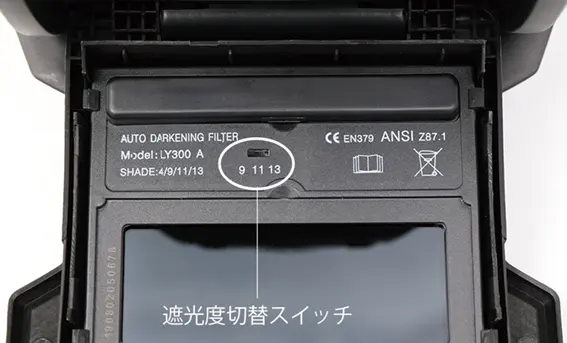

本製品の遮光度は、9/11/13の3段階です。遮光度切替スイッチで切替えます。

2

溶接時の遮光度は下の表を参考にし、遮光度切替スイッチで切替えます。作業中、目に不快感がある場合は、遮光度の高い数値を選ぶようにします。

使用方法

使用方法

使用前の準備が済みましたら使用可能となります。

警 告

注 意

点検・お手入れ・保管

定期点検

定期点検で異常が確認された場合は、本製品を使用せず、販売店又はメーカーにご相談ください。

■点検項目

点検・お手入れ・保管

お手入れ

溶接面を長期間ご使用いただくために、使用後は本製品に付着した汚れを取除いてください。

注 意

点検・お手入れ・保管

保護フィルタの交換

汚れや曇り、スパッタの付着、割れ、穴など、損傷や破損している場合は、保護フィルタを交換します。

1

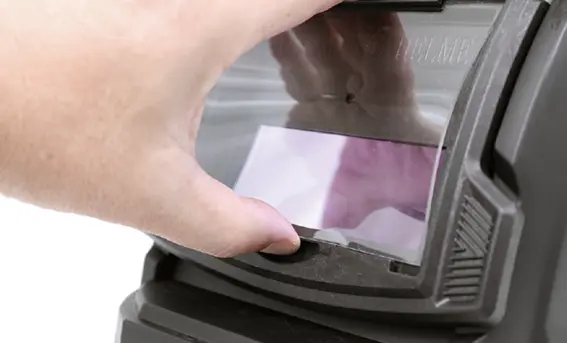

フロントカバー下部の凹みに指をかけ保護フィルタを持ち上げ、湾曲させながらツメから外します。

2

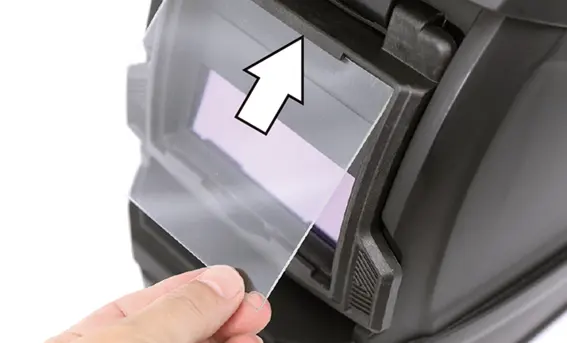

取付けは保護フィルタを上のツメに挿込み、湾曲させながら下のツメに挿込みます。

3

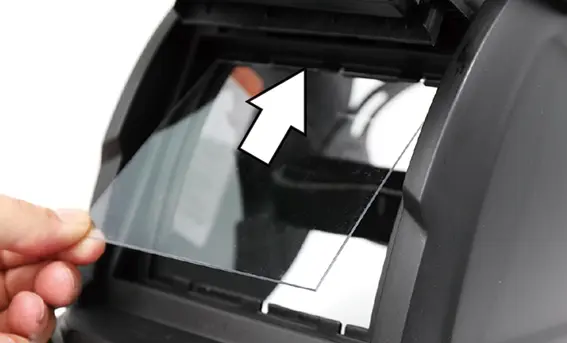

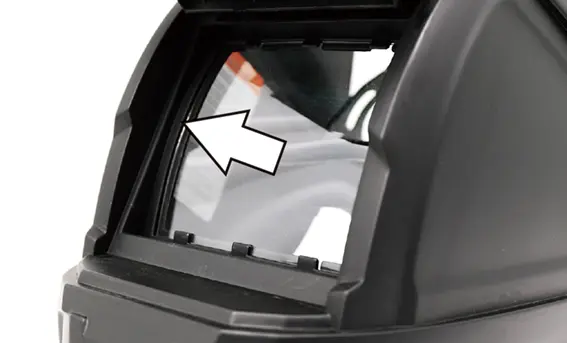

内側の保護フィルタは内側から外側に向かって保護フィルタを押し込むとツメから外れます。

4

取付けは保護フィルタを上のツメに挿込み、湾曲させながら下のツメに挿込みます。

点検・お手入れ・保管

保管

困ったときの対処法

保証内容について

2025.10 現在

本規約は、ハイガー（以下「弊社」とする）を経由して販売させていただいた該当商品に関して保証する内容を明記したものです。
弊社商品には商品保証書等は同梱しておりません。お客様の購入履歴や保証情報は弊社にて管理・保管しておりますのでご安心ください。
返送いただく場合商品を再梱包していただく必要がございますので、梱包材はお捨てにならないようお願いいたします。

１．保証の期間

商品発送日（ご来店引取の場合ご来店日）から１年間といたします。業務用・営業用として使用される場合、保証期間は６ヵ月といたします。
保証期間を超過しているものについては、保証の対象外となり有償対応となります。
商品発送日より７日以内の初期不良にあたる場合、送料・手数料弊社負担にて対応いたします。

２．保証の適用

・お買い上げいただいた弊社商品を構成する各部品に、材料または製造上の不具合が発生した場合、本規約に従い無料で修理いたします。（以下、この無料修理を「保証修理」とする）往復送料や出張修理を行った場合の出張料は、お客様のご負担となります。
・保証修理は、部品の交換あるいは補修により行います。保証修理で取り外した部品は弊社の所有となります。
・本規約は、第一購入者のみに有効であり、譲渡することはできません。ご購入された年月日、販売店、商品、製造番号の特定ができない場合、保証が受けられない可能性があります。
・本規約の対象となる商品とは、日本国内で使用し故障した商品とします。日本国外に持ち出した時点で保証は無効となります。

３．保証適用外の事項

（１）純正部品あるいは弊社が使用を認めている部品・油脂類以外の使用により生じた不具合
（２）保守整備の不備、保管上の不備により生じた不具合
（３）一般と異なる使用場所や使用方法、また酷使により生じた不具合
（４）取扱説明書と異なる使用方法により生じた不具合
（５）示された出力や時間の限度を超える使用により生じた不具合
（６）弊社が認めていない改造をされたもの
（７）地震、台風、水害等の天災により生じたもの
（８）注意を怠った結果に起きたもの
（９）薬品、雨、雹、氷、石、塩分等による外から受ける要因によるもの
（10）使用で生じる消耗や時間の経過で変化する現象（退色、塗装割れ、傷、腐食、錆、樹脂部品の破損や劣化等）
（11）機能上影響のない感覚的な現象（音、振動、オイルのにじみ等）
（12）弊社または弊社が認めているサービス店以外にて修理をされた商品
（13）使用することで消耗する部品または劣化する部品（ゴムを使用する部品、皮を使用する部品、樹脂を使用する部品、スポンジ類、紙類、パッキン類、ギヤ・ベアリング等の干渉する部品、ボルト、ナット、ヒューズ、モーターブラシ、チェーン、バルブ内部の部品、バネ、潤滑油、燃料、作動油、刃または先端部品、クラッチ、シャーピン等の緩衝部品、ワイヤ、バッテリ、点火プラグ等）
（14）保証修理以外の、調整・清掃・点検・消耗部品交換作業等
（15）商品を使用できなかったことによる損失の補填（休業補償、商業損失の補償、盗難、紛失等）

４．別扱いの保証

部品メーカーが個別に保証している部品については部品メーカーの保証が適用されます。

５．保証修理の受け方

まずはお問い合わせフォームにて弊社へご連絡をください。
またはお近くの修理協力店へご連絡をしてください。
症状・使用状況を伺い、手続方法をご案内させていただきます。

６．注意事項

・動作点検を行ってから出荷しておりますので、燃料やオイル、水分が残っていたり、多少の傷や汚れ等が付いている場合があります。
・部品の在庫がない場合、お取り寄せにお時間をいただくことがあります。
・仕様変更などにより同時交換部品が発生する可能性があります。
・仕様変更などによりアッセンブリーでの供給しかできない場合があります。
・生産終了品につきましては、部品供給次第で修理不可能な場合があります。
・無在庫転売者（送り先が毎回違う購入者）の場合、転売者より購入した商品の場合、保証は無効となります。
また発覚次第転売者への措置を取らせていただきます。

■アフターサービスについて■

１．販売機種が対象となります。※弊社で商品をお買い上げの方に限らせていただいております。
２．生産終了品につきましては、部品供給次第で修理不可能な場合があります。
３．保証期間（１年間）を過ぎたものは、保証期間内におけるご使用回数に関係なく、すべて有償となります。
４．修理の際の往復の送料はすべてお客様ご負担となります。
５．修理協力店へご依頼の際は、直接修理協力店に修理代をお支払いください。
