取扱説明書

	チェンソー専用オイルが必要です。

★ご使用前に、必ず取扱説明書をお読みになり、内容を理解してからご使用ください。

はじめに

このたびはお買い上げいただき誠にありがとうございます。

安全に正しくお使いいただくために、ご使用前にこの取扱説明書を必ずお読みください。

誤った使い方をすると、重大な事故につながるおそれがあります。本製品を使用する前に、この取扱説明書をよく読み、内容を十分に理解してください。また、各ページの警告・注意事項も飛ばさず、必ずお読みください。

安全上のご注意

※お使いになる人や他人への危害・財産への損害を未然に防ぐため、必ずお守りいただくことを説明しています。
●表示と意味をよく理解してから、本文をお読みください。
●お読みになった後は、お使いになる方がいつでも見ることができる所に、必ず保管してください。
●すべて安全に関する内容です。必ずお守りください。

■表示内容を無視して、誤った使い方をしたときにおよぼす危害や損害の程度を次の表示で区分し、説明しています。

警 告	この表示の欄は、「死亡または重傷を負う恐れがある」内容です。

注 意	この表示の欄は、「軽傷、物的損害、故障が生じる恐れがある」内容です。

■お守りいただく内容の種類を次の絵表示で区分し、説明しています。

	このような絵表示は、してはいけない「禁止」内容です。

	このような絵表示は、必ず実行していただく「強制」内容です。

製品を長くご愛顧いただくために

取扱説明書に従った正しい取扱いや定期点検、保守を行ってください。
注意事項に従わず何らかの損害・故障が発生した場合、保証の対象外となりますのでご注意ください。

安全事項

電動チェーンソー製品に係る安全事項

警 告

• 身体の調子が悪いときや、判断力に影響するような酒類を飲用、または薬物を服用しているときは、使用しないでください。
• 動作中に刈刃部分に顔や手足を近付けないでください。
• ご使用時は、使用者から15m以内は危険です。人や動物が入らないようにしてください。
• 夜間、悪天候時、霧の発生時など、視界が良くないときは使用しないでください。
• 足元が滑りやすい、転倒しやすい場所では使用しないでください。
• 急傾斜地では使用しないでください。
• 本機の稼働部分に絡まるような衣服は着用しないでください。
• トリガーに指をかけたまま運ばないでください。
• ガイドバーは決して足などで押さえないでください。
• コンクリートブロックなどへ直接ガイドバーを当てないでください。
• 脚立やハシゴに乗って作業しないでください。
• 片手で作業を行わないでください。
• 低木や若木を切断する際は、細心の注意を払ってください。細くて長い枝がチェーンに詰まり、作業者に当たってバランスを崩す可能性があります。
• 作業中に異物に当たったり、異物が絡んだりした場合には、速やかにトリガーを放し、回転部が完全に停止してからバッテリパックを取外し、異物を除去し、異常がないか調べてください。異常があった場合には、完全に補修した後でなければ本機を再始動しないでください。

• 長袖、長ズボンを着用し、すべりにくい安全靴、防振手袋、保護メガネ、ヘルメット、耳栓、防塵マスク、すねあてなどの作業に適した服装を着用してください。
• 長い髪は束ねて、帽子やヘルメットでカバーしてください。
• 作業中は、本機を両手で確実に保持してください。
• 高所作業のときは、高所作業用の機器を活用して、下に人がいないことをよく確かめてください。
• 太い枝や針金などがはさまってソーチェンが動かなくなったり、からみついたりしたときには、必ずスイッチを切り、バッテリパックを抜いてから取除いてください。
• 万一に備え、救急箱、タオル、外部連絡用電話を用意してください。
• 適切な間隔で休憩をとってください。
• ハンドルは常に乾燥した清潔な状態に保ち、油やグリースが付着しないようにしてください。グリースが付着したハンドルは滑りやすく、工具の制御を失う原因となります。
• 木材の切断専用です。チェーンソーは本来の用途以外には使用しないでください。例えば、プラスチック、石材、木材以外の建築資材の切断には使用しないでください。本来の用途以外にチェーンソーを使用すると、危険な状況に陥る可能性があります。
• 危険を感じたり、予測される場合も、必ずトリガーを放し停止してください。
• 本機を長時間保管する時は、取扱説明書にしたがって保管してください。　

注 意

• 充電中は発生したガスに引火し爆発することがあります。火気を近づけず通気の良い場所で充電してください。
• 必ず専用充電器で充電してください。
• バッテリパックを分解しないでください。
• バッテリパックの近くで工具やその他金属を使用する場合、端子の接触、短絡に注意してください。感電や火災の発生の恐れがあります。
• 使用時間が極端に短くなったバッテリは使用しないでください。
• 周囲温度が0℃未満、あるいは周囲温度が45℃以上ではバッテリパックを使用・充電・保管しないでください。破裂や火災の恐れがあります。
• バッテリパックは一般家庭ゴミとして捨てないでください。ゴミ収集車内などで破壊されて短絡し、発火、発煙し事故の原因になる恐れがあります。

• 本品はリチウムイオンバッテリを使用しています。リサイクル可能な貴重な資源ですので、不要になった場合は下記に従いリサイクルを行ってください。

バッテリパックのリサイクルについて

警 告

• ご使用済みのバッテリパックは、分解せずにそのまま最寄りのリサイクル協力店または、各自治体にご確認ください。
•充電式電池の回収・リサイクルおよびリサイクル協力店については、一般社団法人JBRCホームページ　https://www.jbrc.comを参照してください。

主要諸元

【他社バッテリ互換に関するご注意】
・マキタ、HiKOKI（18V）バッテリ対応可能
・他社製バッテリを使用した場合の動作、性能、安全性および耐久性については保証対象外となります。また、他社製バッテリの使用により発生した故障、破損、事故、損害について、当社は責任を負いません。
・他社製バッテリに仕様変更があった場合は取付けできない可能性があります。
・他社製の純正電動工具に弊社互換バッテリを使用した場合、動作不良や故障の原因となる可能性があります。また、その場合の保証は対象外となります。
※マキタおよびHiKOKI は各社の登録商標です。
※本製品は各社と提携、公認、推奨関係にあるものではありません。

振動障害の防止

1 日の使用時間について

1 日の作業時間は、機体または取扱説明書に表示の「周波数補正振動加速度実効値の3 軸合成値」により、厚生労働省通達で決められています。

振動障害の防止

製造時の振動レベル維持のため

• 定期的に点検、整備を行い、常に最良の状態を保ってください。
• 異常がある場合、速やかに使用を中止し、点検整備を行ってください。

梱包部品一覧

1. ユニットとすべてのアクセサリを慎重に箱から取出し、全てのユニット・アクセサリに不足・問題がないことを確認してください。
2. 製品を注意深く点検し、輸送中の損傷がないことを確認してください。万が一損傷が見受けられた場合は、運送会社に1 週間以内に連絡をしてください。
3. 梱包材を慎重に検査し、使用する前に廃棄しないでください。不足している場合は、お手数ですが弊社までご連絡ください。

警 告

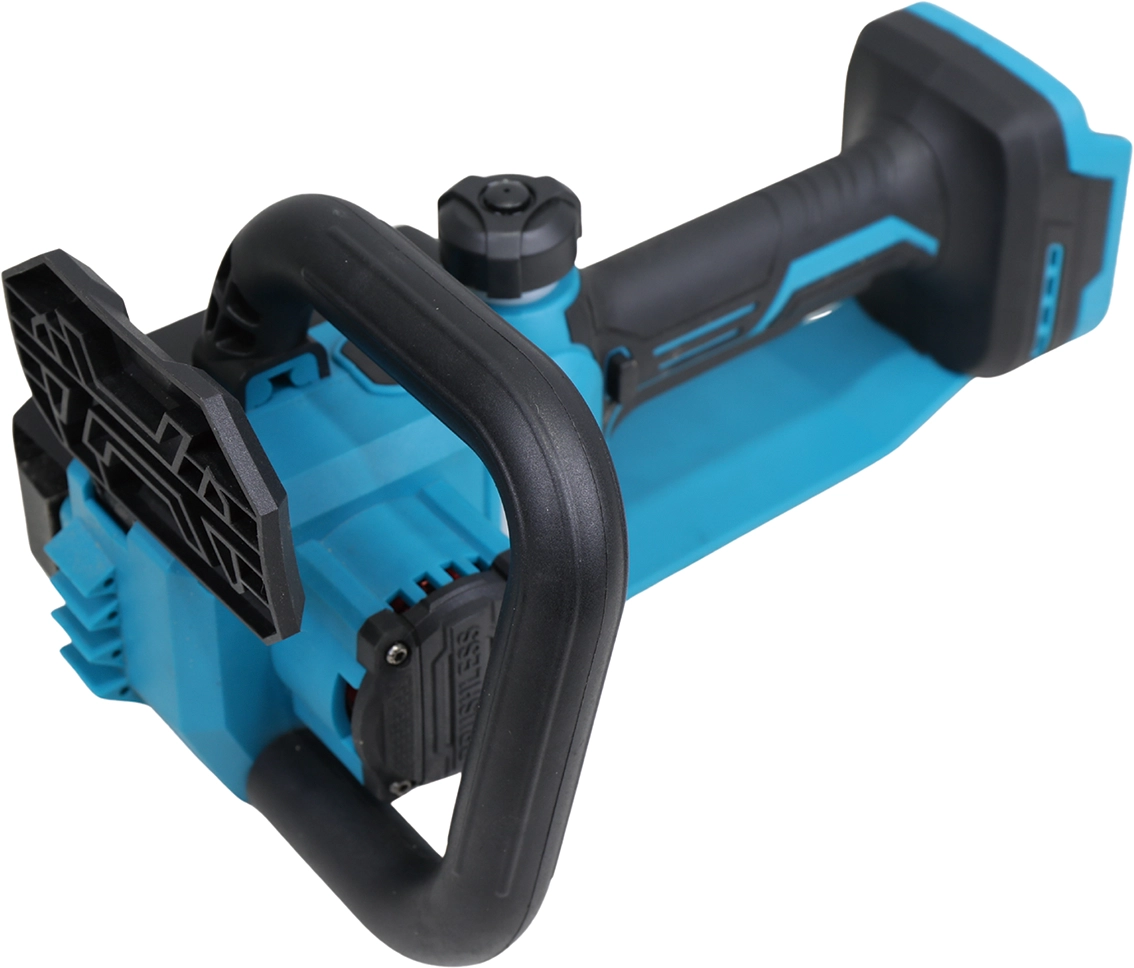

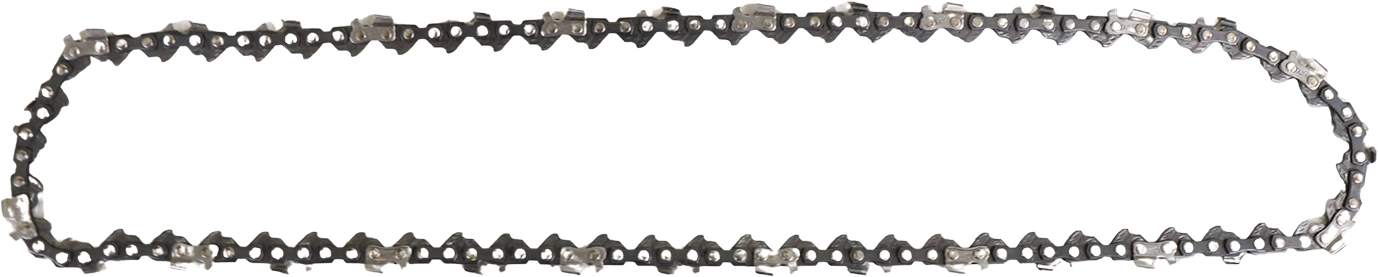

A. 本体	B. ソーチェン
C.ガイドバー

★付属の工具は、簡易的なものです。市販のスパナ等をご用意いただくと作業効率が良くなります。

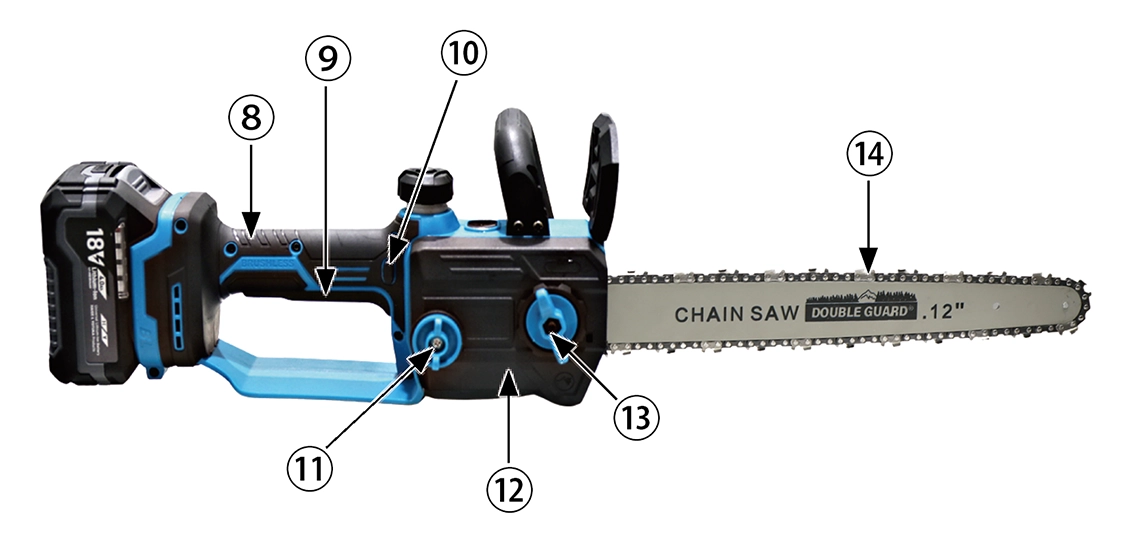

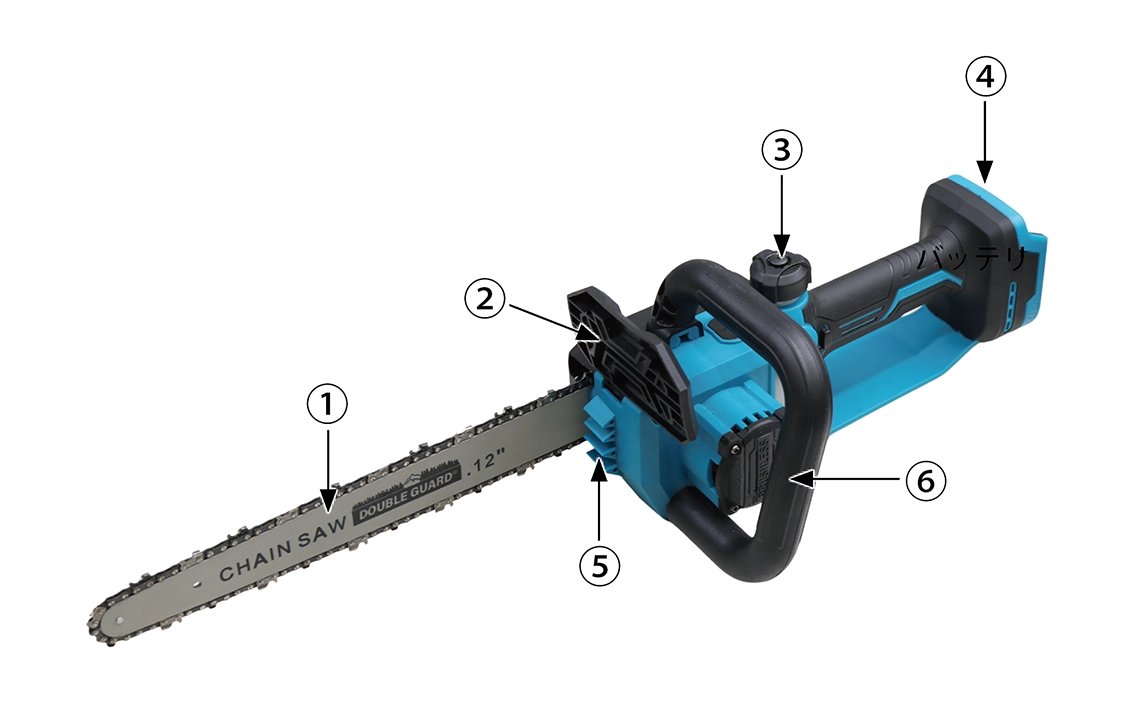

各部の名称

※本取扱説明書に掲載されている写真はプロトタイプのため、本製品と仕様が異なる場合があります。

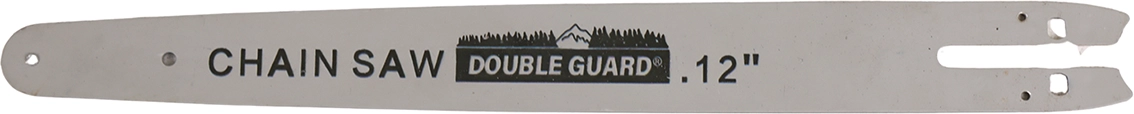

①ガイドバー
②ハンドガード
③オイルタンクキャップ
④バッテリホルダ
⑤スパイク
⑥ハンドル

⑦バッテリ残量計

⑧グリップ
⑨トリガー
⑩ロックオフボタン
⑪張り調整ノブナット
⑫チェンカバー
⑬チェンカバーノブナット
⑭ソーチェン

充電の仕方

お買い上げ時には満充電になっていませんので、ご使用前に必ず充電をしてください。充電器・バッテリパックの取扱説明書も併せてご覧ください。

1

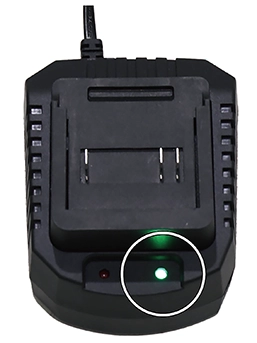

充電器の電源プラグをコンセントに挿込むと、右側の緑ランプが点灯します。

2

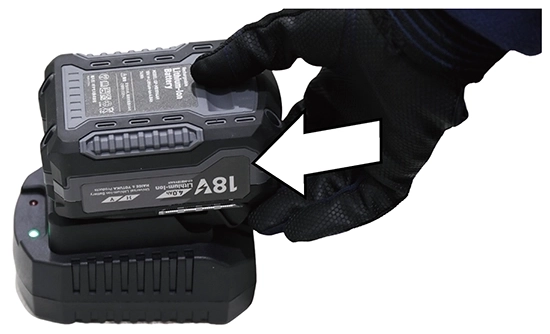

充電器にバッテリパックを挿込みます。

3

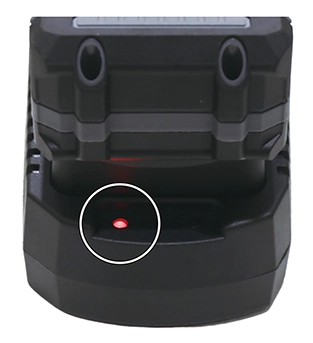

充電器の右側の緑ランプが消灯し、左側の赤ランプが点滅し充電が開始されます。

4

充電が完了すると赤ランプは消灯し、緑ランプは点灯に変わります。充電時間は周囲温度やバッテリの状態（新品・長期保存バッテリや寿命に近いバッテリなど）により変動します。

充電器の状態	赤ランプ	緑ランプ
コンセントに電源プラグを挿込む （スタンバイ）	消灯	点灯
充電中	点灯	消灯
充電完了	消灯	点灯

注 意

5

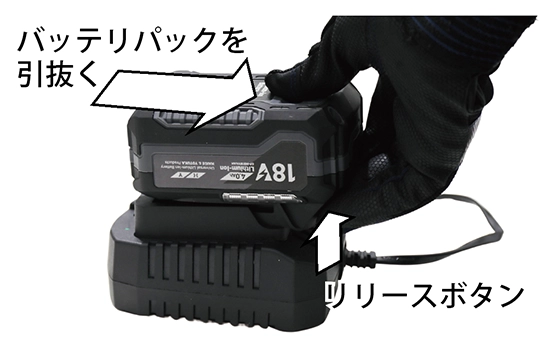

充電が終わりましたら、リリースボタンを押しながらバッテリパックを真っ直ぐに引抜きます。

6

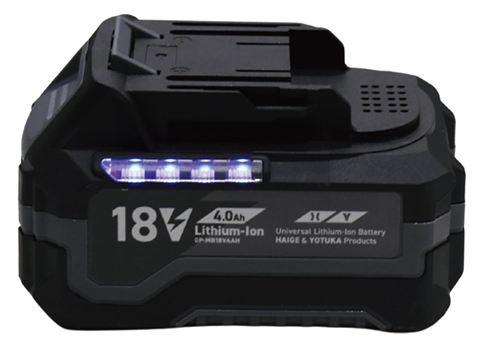

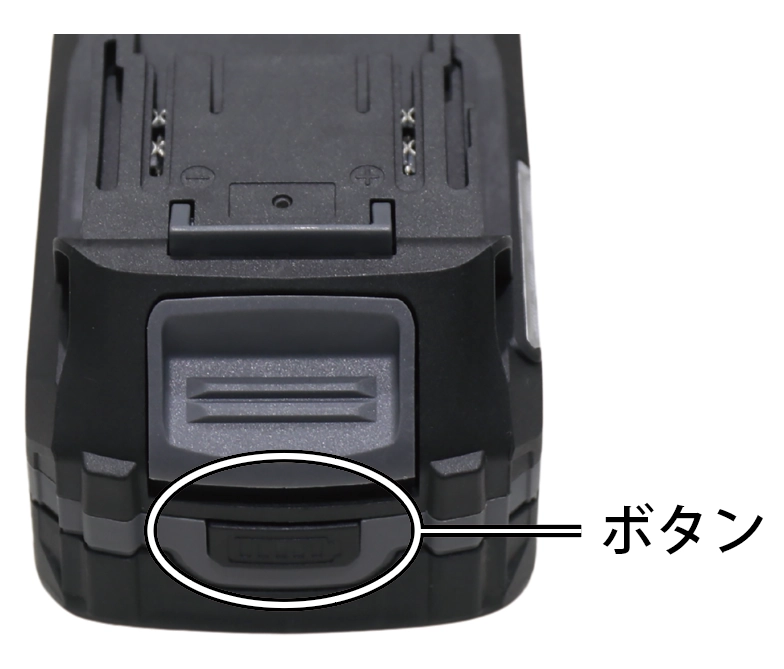

満充電になっているかバッテリパックのインジケーターを確認します。ボタンを押して、ランプが4つ点灯すれば満充電です。

ガイドバーとソーチェンの取付け

1

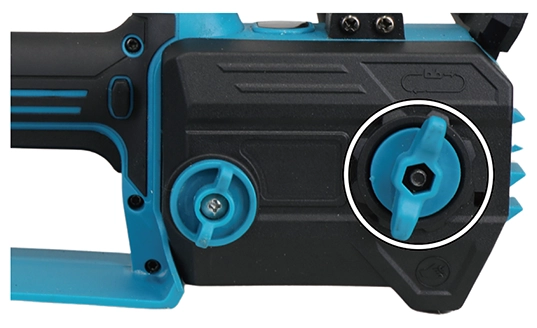

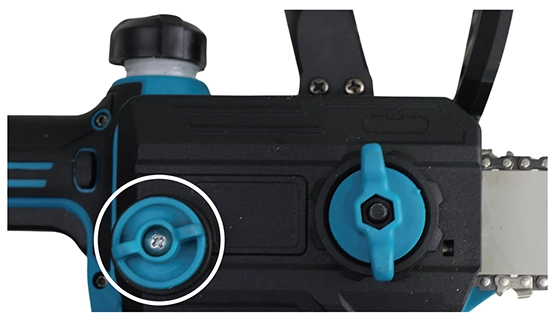

チェンカバーノブナットを緩めます。

2

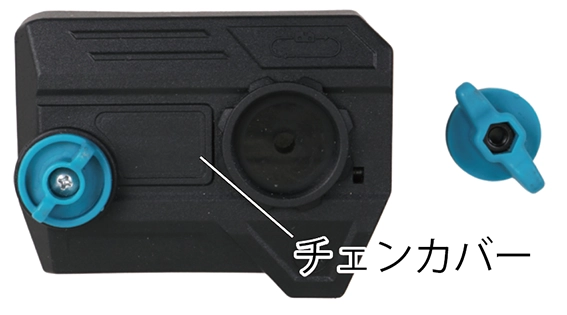

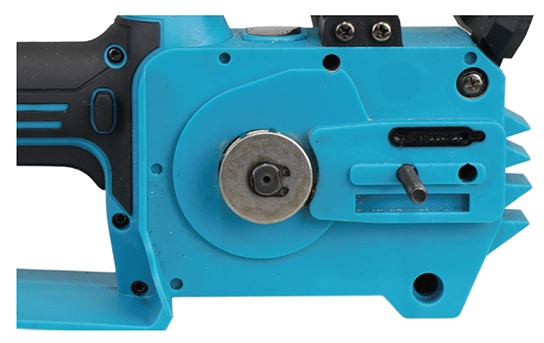

チェンカバーを取外します。

注 意

3

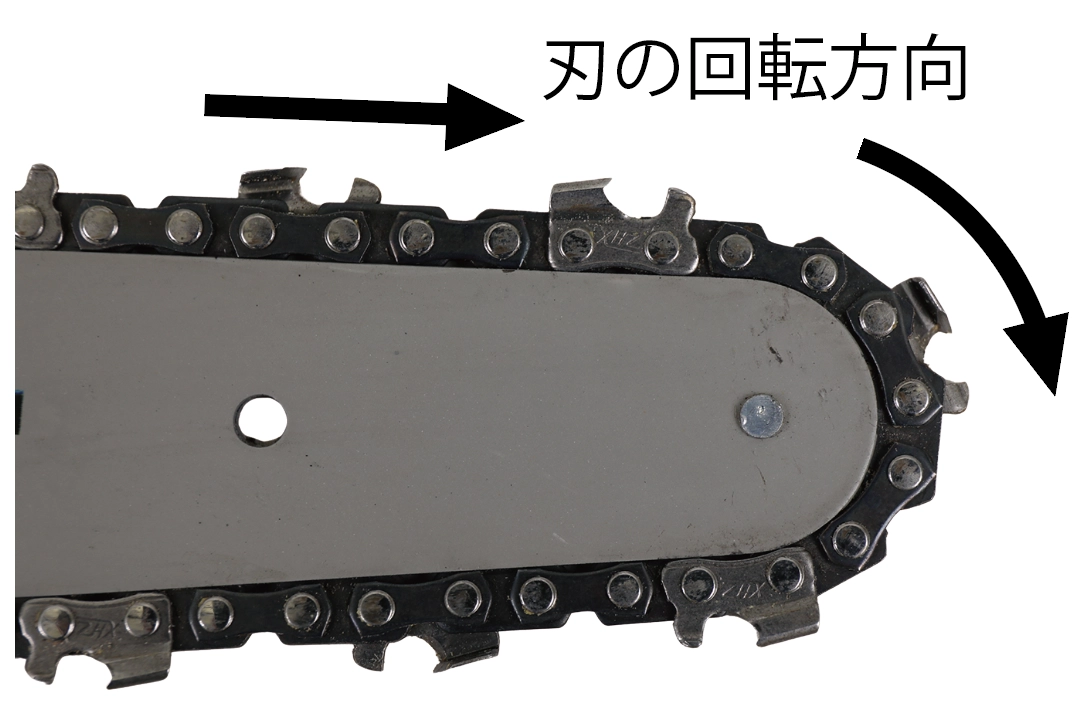

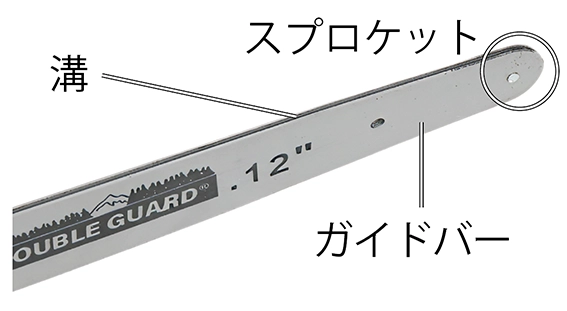

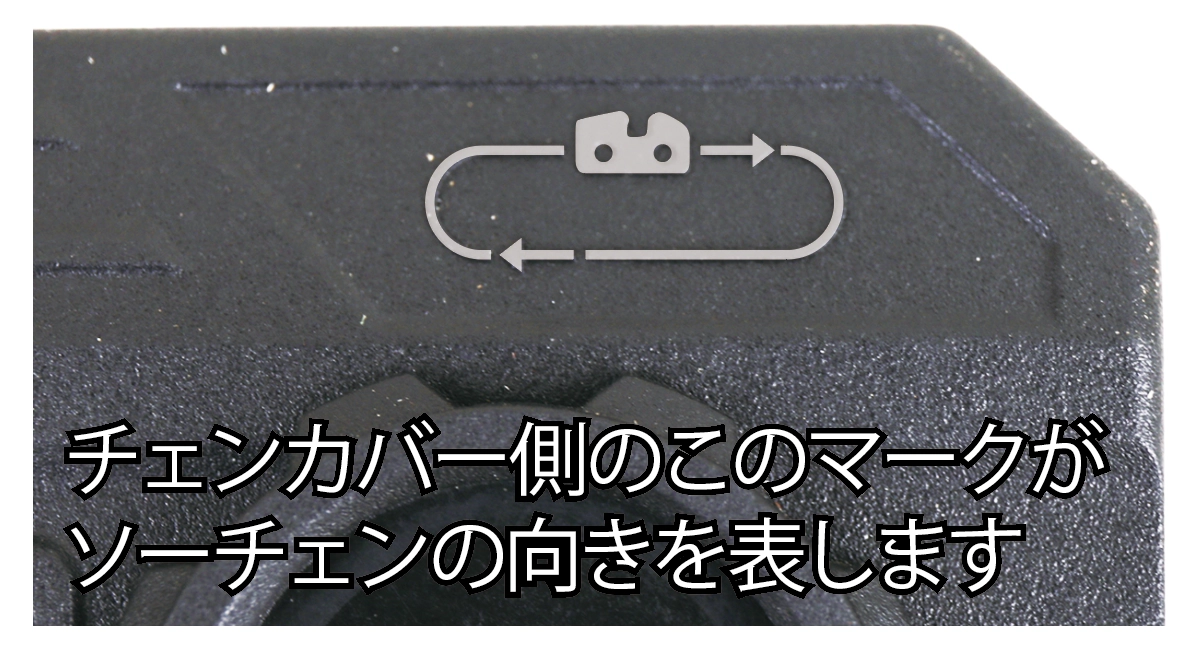

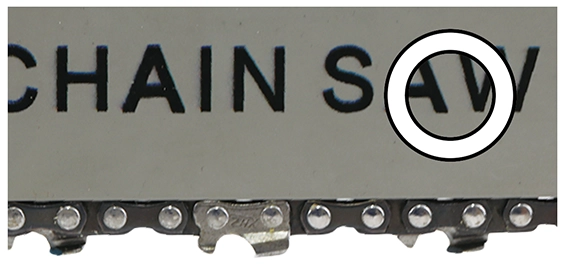

ガイドバー先端のスプロケットにソーチェンをはめます。向きに注意してください。

4

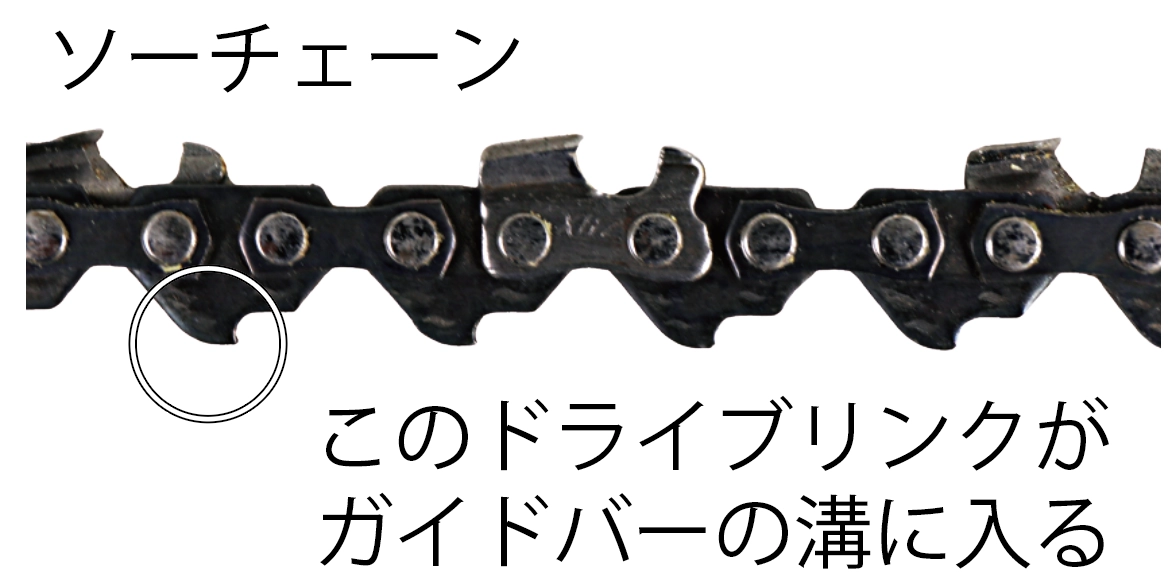

ソーチェンをガイドバーの溝にはめます。

5

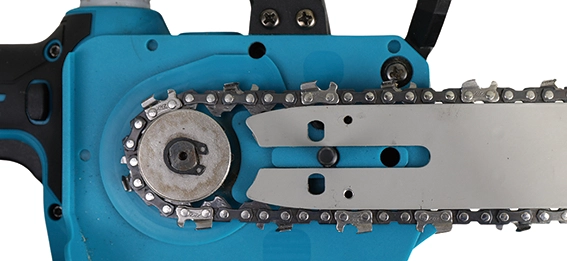

本体側のスプロケットにソーチェンをはめます。

注 意

ソーチェンの張り調整は必ず行ってください。調整を怠ると思わぬ事故の原因になります。

6

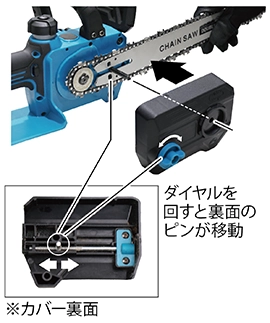

ソーチェンの穴に合わせて、チェンカバー側の突起を挿込みます。突起の位置を調整するには張り調整ノブナットを回します。

7

ソーチェンの張り調整を行った後にチェンカバーノブナットを締付けます。「ソーチェンの張りの調整」参照

取扱い方法

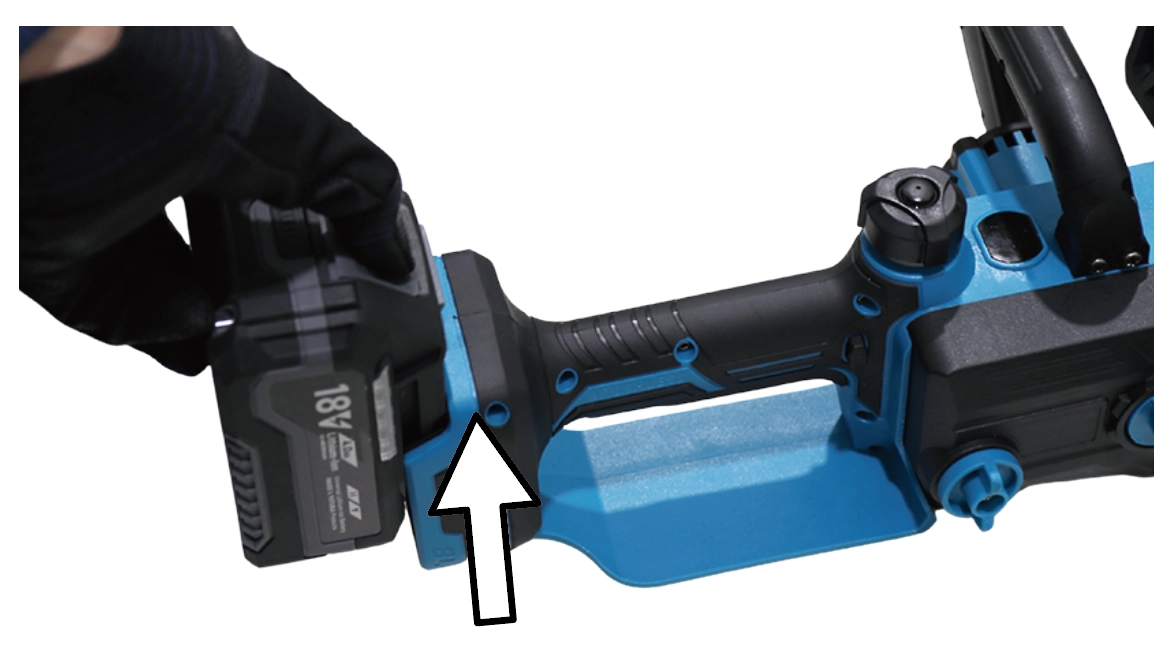

バッテリパックの取付け

注 意

1

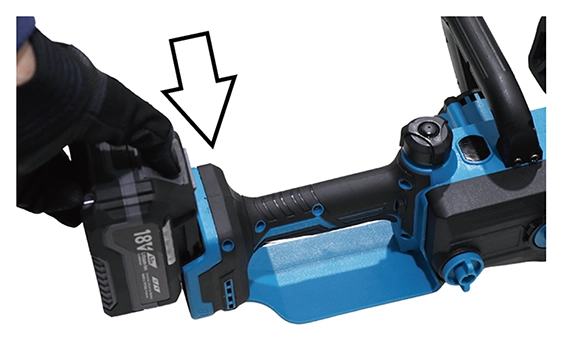

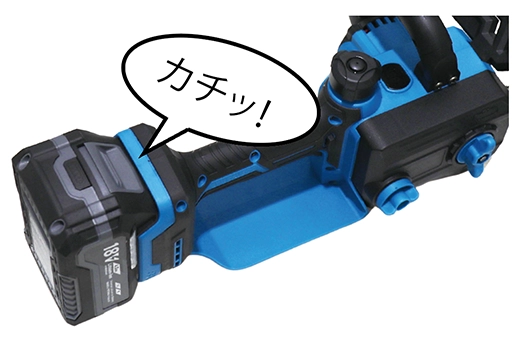

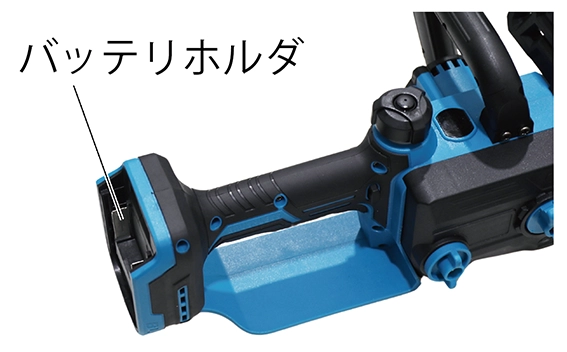

満充電にしたバッテリパックを、バッテリホルダに「カチッ!」と音がするまで挿込みます。

取扱い方法

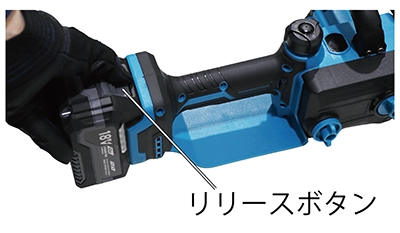

バッテリパックの取外し

1

バッテリパックのリリースボタンを押しながらスライドし取外します。

取扱い方法

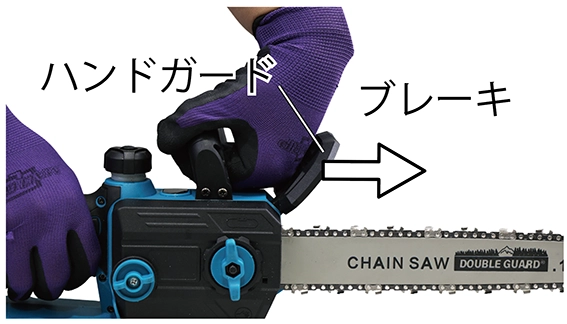

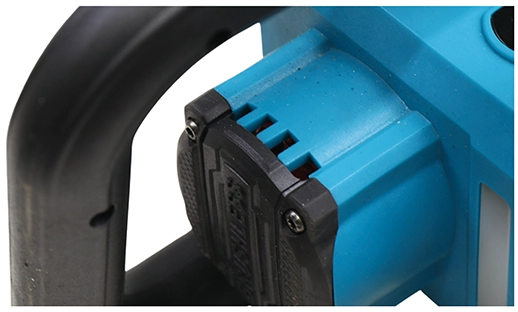

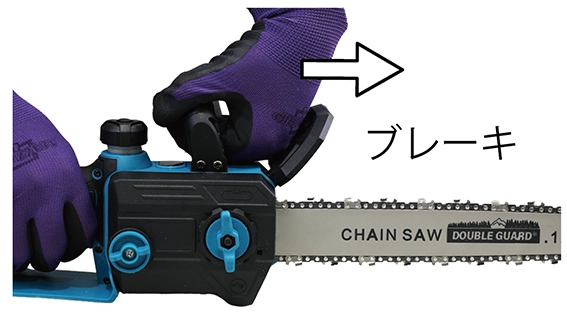

ハンドガード

1

ハンドガードを倒すことでブレーキがかかります。

取扱い方法

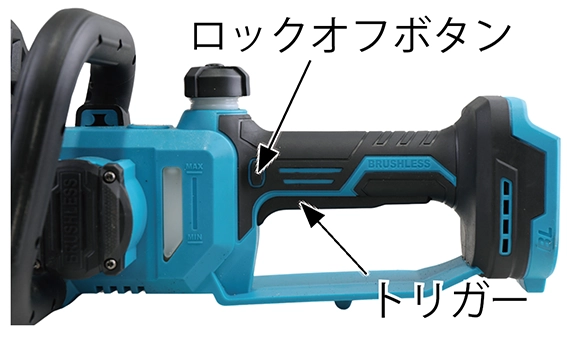

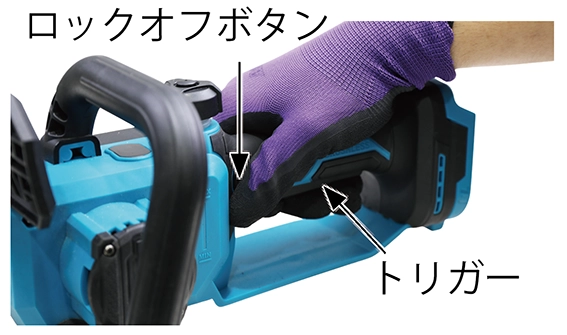

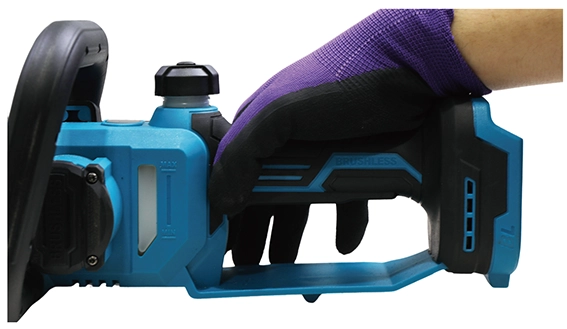

ロックオフボタン、トリガー

1

ロックオフボタンを押しながらトリガーを握ると始動します。

注 意

ハンドガードのブレーキをかけたままでは、トリガーを握っても始動しません。必ずブレーキを解除してください。

2

トリガーを放すと停止します。

注 意

取扱い方法

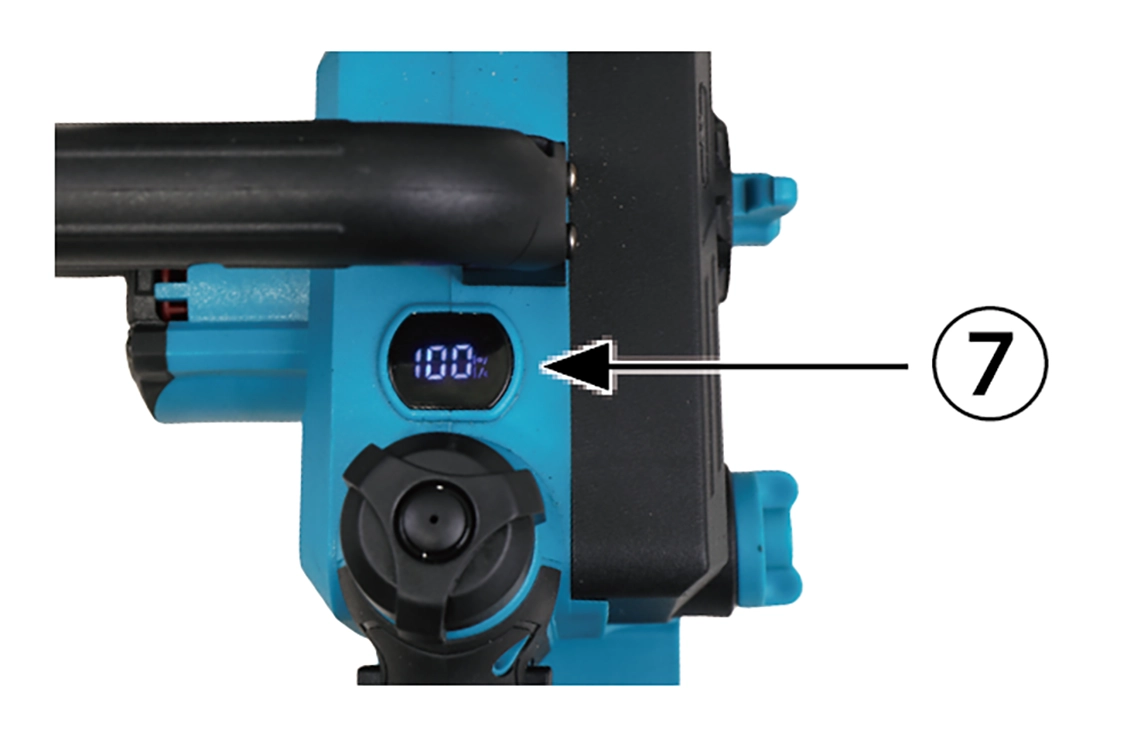

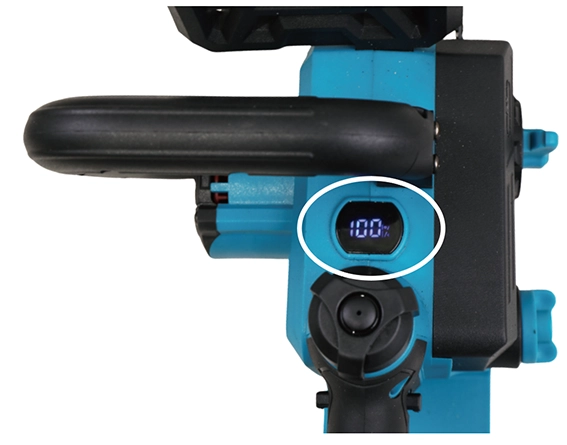

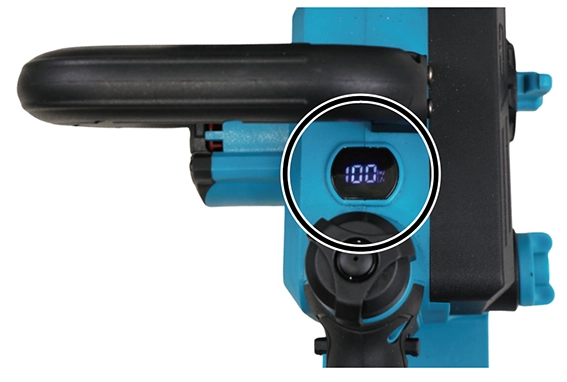

バッテリ残量

1

起動中は、バッテリの残量が表示されます。

取扱い方法

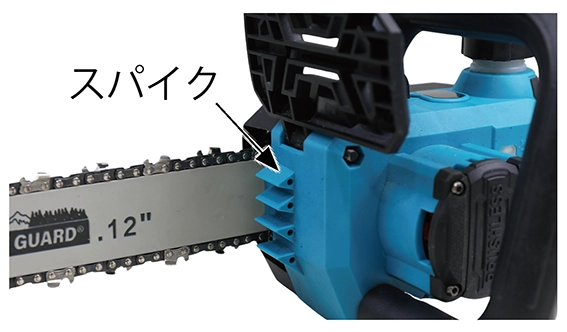

スパイク

1

丸太など切断する際にスパイクを丸太に当て、そこを支点にソーチェンを押しつけることで安定した切断が可能となります。

取扱い方法

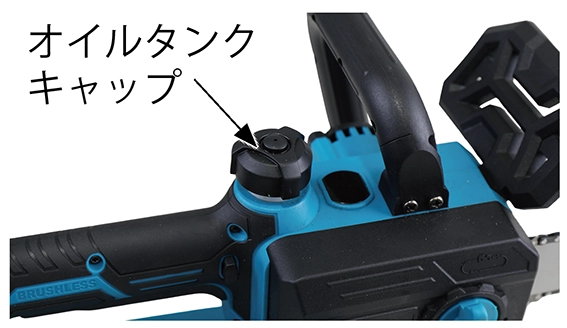

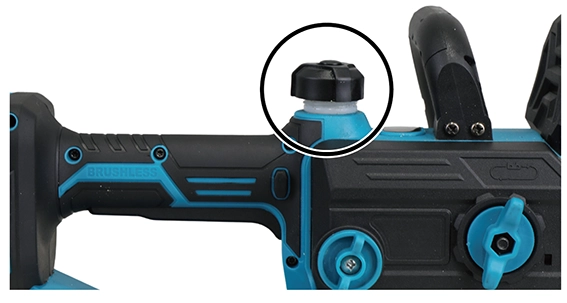

オイルタンクキャップ

1

チェンソー専用オイルを給油するための給油口キャップです。

ご使用前の準備

ソーチェン張りの調整

ソーチェンは常に適正な張りに調整してください。新しいソーチェンは張りの調整を行っても、数回使用するとすぐ伸びてしまいますので、頻繁に調整をする必要があります。ソーチェンの張りが弱いと外れやすくなり、強いとソーチェン、ガイドバーの早期摩耗の原因となります。

1

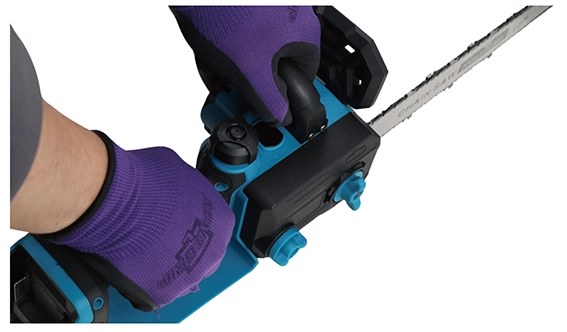

ソーチェンの張りが弱い場合は、張り調整ノブナットを締めてください。

2

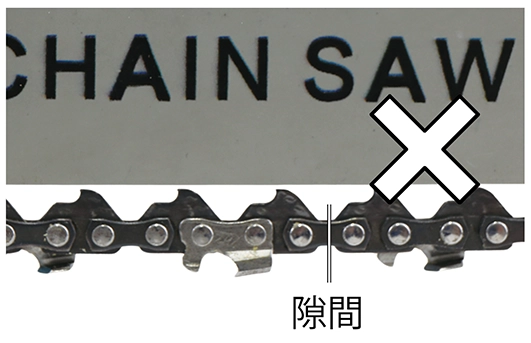

ソーチェンの張りは、ガイドバーとの隙間が出ないように張ります。チェンオイルを入れた後、起動して、ソーチェンを回したときにたるみがあれば、張りの調整をします。

3

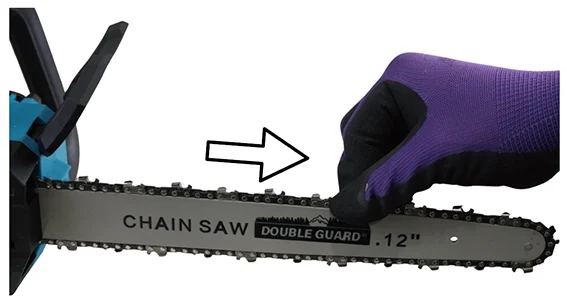

ソーチェンが手で動くことを確認します。

ご使用前の準備

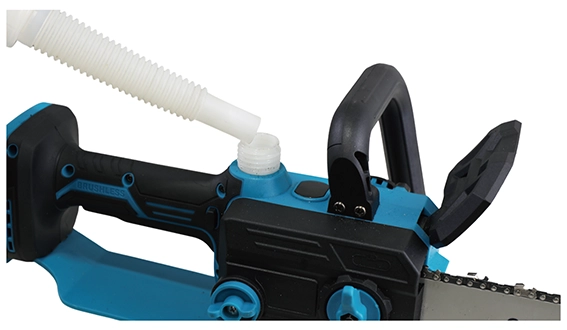

チェンオイルの給油

チェンソー専用オイルを準備してください。

1

オイルタンクキャップ面を上にして開けます。

2

タンクが空の場合はチェンソー専用オイルを「約60ml」を給油します。給油後はオイルキャップをしっかり締めてください。

運転操作の仕方

運転操作の仕方

警 告

1

満充電にしたバッテリパックをセットします。安全のために、ハンドガードが倒れていることを確認します。

注 意

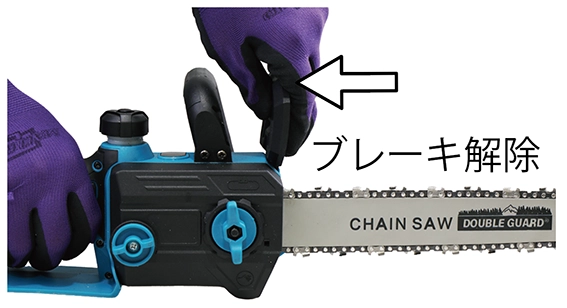

ハンドガードのブレーキをかけたままでは、トリガーを握っても始動しません。必ずブレーキを解除してください。

2

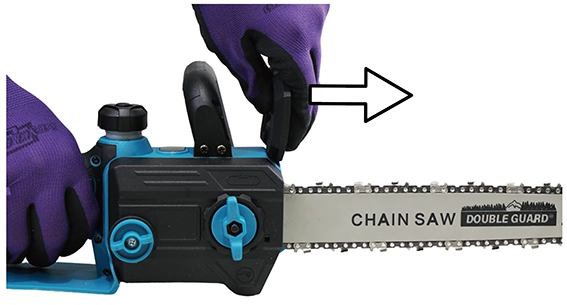

ハンドガードを戻しチェンブレーキを解除します。

3

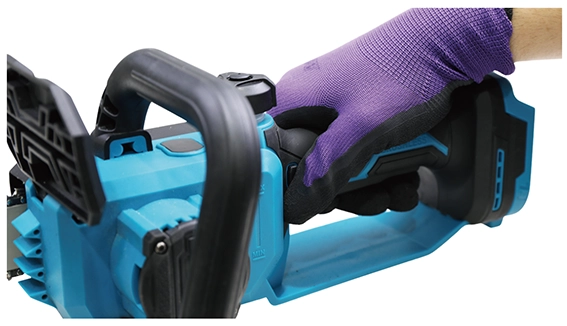

グリップを右手で、ハンドルを左手で持ち、チェーンソーを保持します。

4

ロックオフボタンを押しながらトリガーを握ると始動します。

5

バッテリ残量計が点灯することを確認します。

6

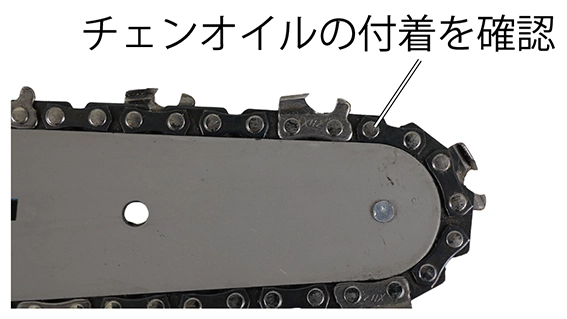

30 〜60 秒回し、トリガーから指を放します。チェンオイルがソーチェンに付着しているか確認します。

運転操作の仕方

停止方法

1

ロックオフボタン、トリガーから指を放します。

2

ハンドガードを倒しチェンブレーキをかけます。

運転操作の仕方

緊急停止方法

1

ハンドガードを手首を捻り倒します。

2

チェンブレーキがかかり、瞬時に停止します。

運転操作の仕方

チェンソー操作が初めての方

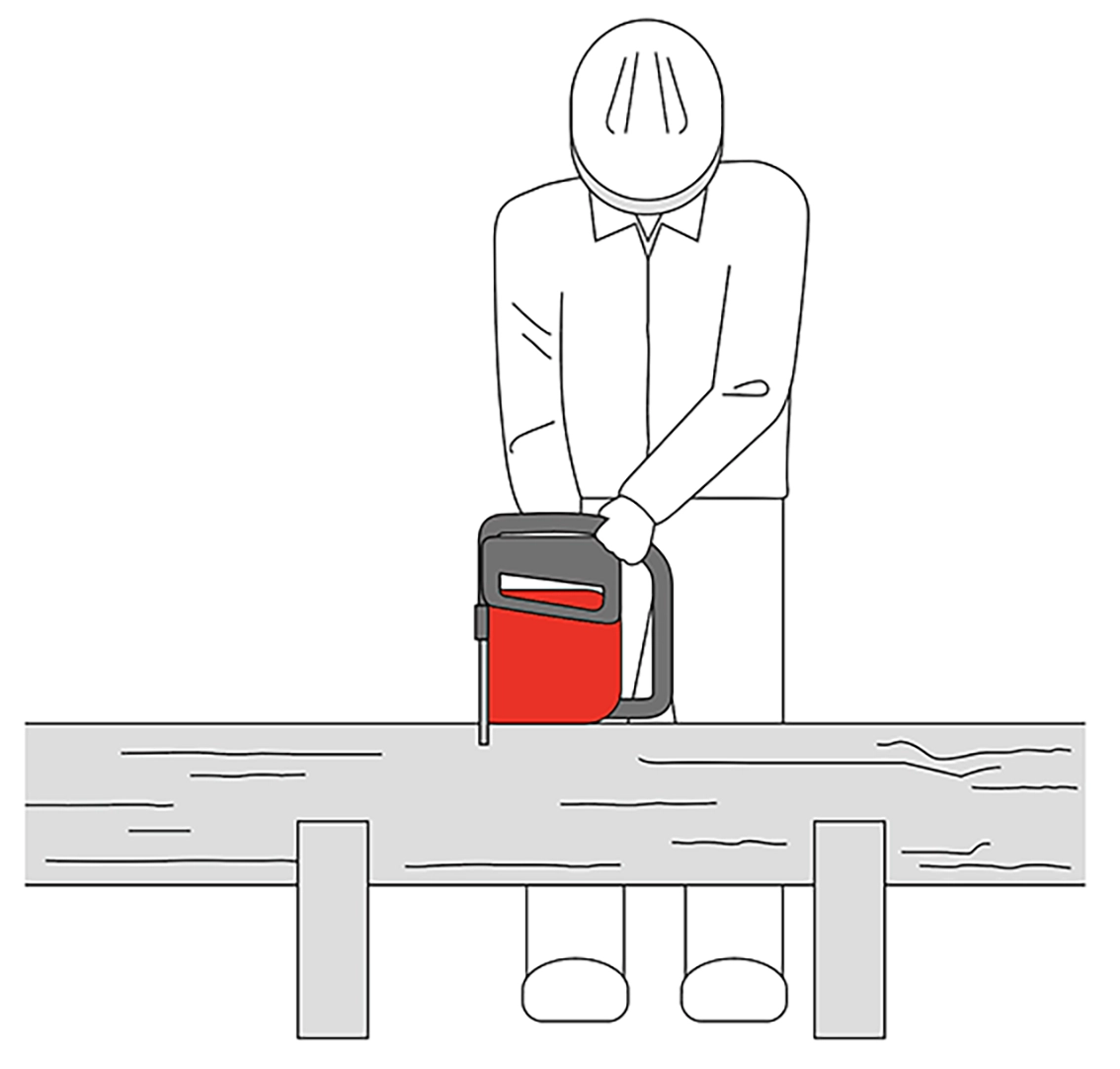

木を切り倒すことは、チェンソーを初めて使用する方にとって難易度が高い作業になります。 最低限の練習として、木挽台または架台上での丸太の切断から始めることを推奨します。

警 告

ポイント

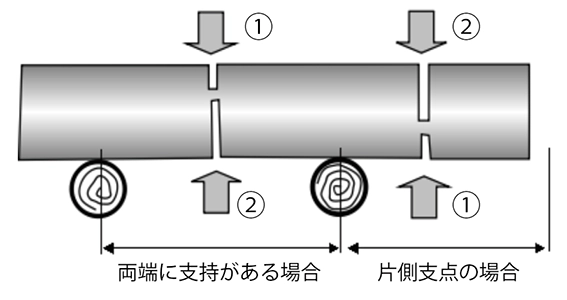

●両端に支持がある場合

最初の切り込みは、上側から下側に向け直径の1/3まで切り込みます。 次に下側から上側に向けて切り込み、最初の切り込みとつながるようにします。

●片側支点の場合

最初の切り込みは、下側から上側に向け直径の1/3まで切り込みます。 次に上側から下側に向けて切り込み、最初の切り込みとつながるようにします。

運転操作の仕方

伐倒の仕方

警 告

1

伐倒前準備
伐倒する木の傾き、伐倒後の作業方向等を考慮し、伐倒する方向を決めます。
周辺の障害物、灌木、浮石などを除去します。
木が倒れる反対方向に退避方向を決めておいてください。

2

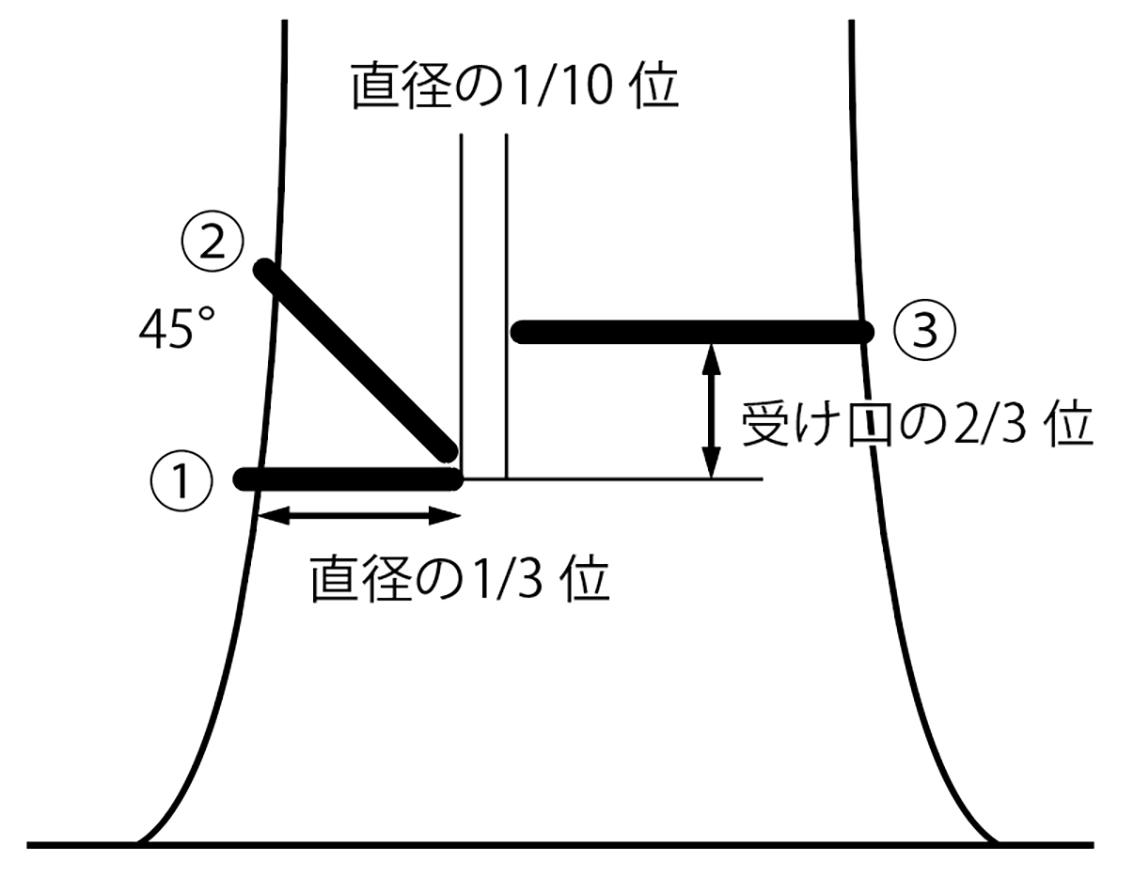

受け口切り

①水平に切り込みを入れ、②次に45°の角度で切り込みを入れます。

3

追い口

③追い口は、受け口の高さの2/3 の高さに、受け口水平面と平行に切り込みを幹の1/10 位つるとして残します。

※安全に効率よく作業できる木の太さは直径25cm までです。

4

木が倒れ始めたら

チェンソーのトリガーから指を放し、安全な場所に退避します。

運転操作の仕方

枝払い作業

伐倒した木の枝を切断します。

注 意

ポイント

•  ガイドバーの先端部分は、キックバックの防止のため使用しないでください。

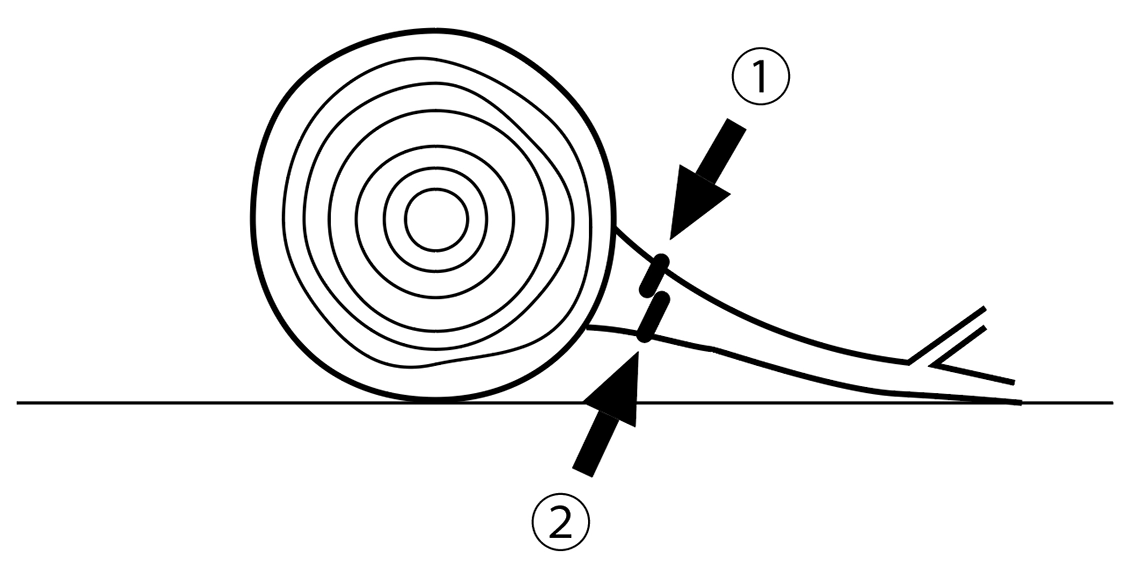

•  地面などで押さえられて弓状になっている枝などは、枝の跳ね返りに注意し、内側からなた目を入れ反発力を弱めてから切り払ってください。

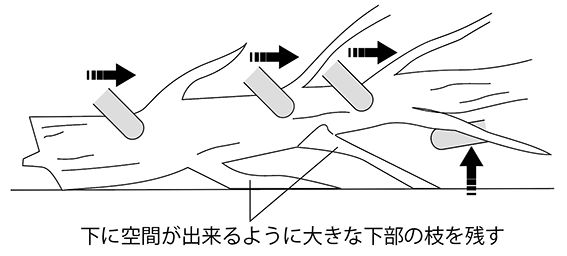

•  支え枝は、最後まで残してください。

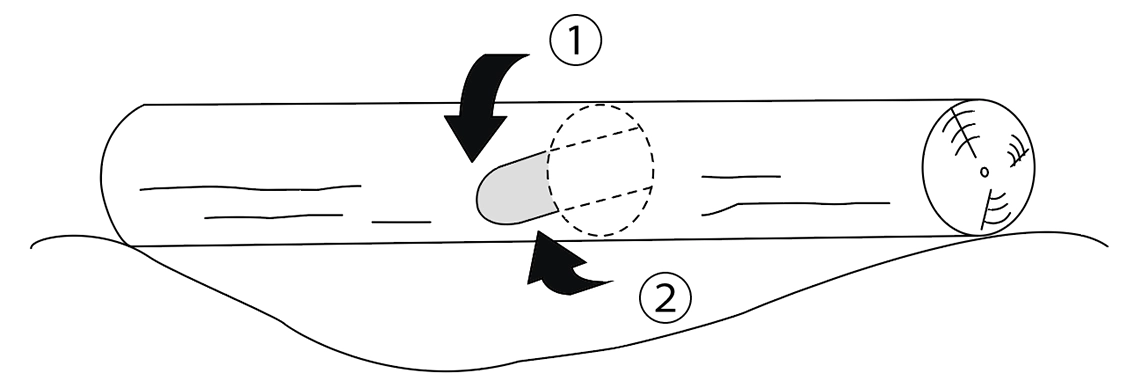

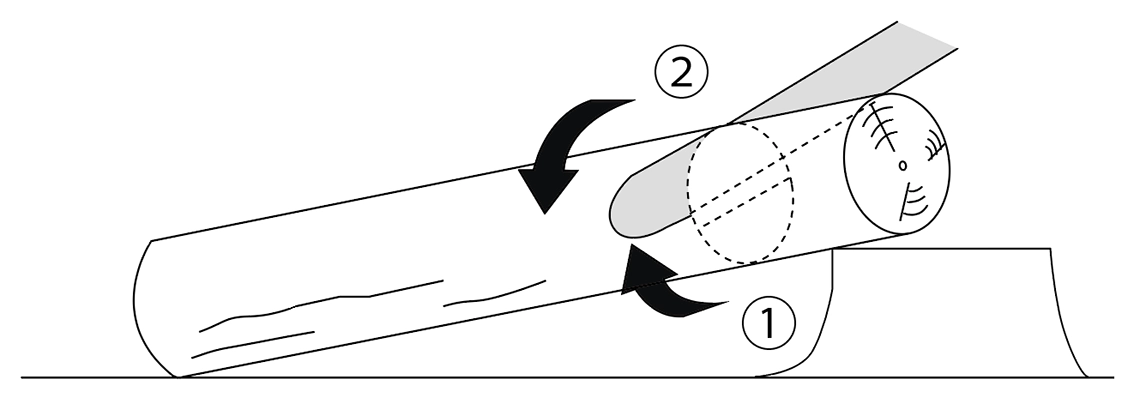

•  太い枝は、初めに上側①から1/3ほど切り込みを入れ、下側②から切り落としてください。

•  枝を切ることにより、材の転がりや滑りにご注意ください。

運転操作の仕方

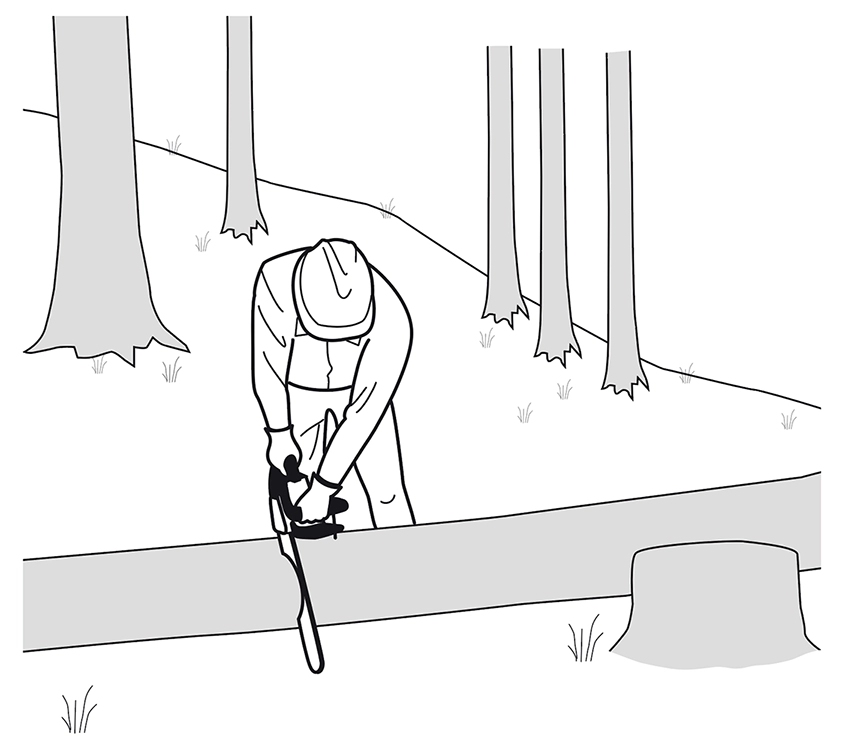

玉切り作業

伐倒した丸太を適切な長さに切断します。

注 意

●丸太を持ち上げられない場合

1

チェンソーが地面に触れないよう丸太を回しながら切断します。

●丸太の一方を持ち上げられる場合

1

はじめに下部から直径の3 分の1 を切断します。

2

2 回目は、上部から切断して、切断を完了します。

●丸太の両方を持ち上げられる場合

1

はじめに上部から直径の3 分の1 を切断します。

2

2 回目は、下部から下部の3 分の2 を切断して、切断を完了します。

●丸太が斜面にある場合

1

斜面の上側に立ちます。

2

チェンソーのハンドルとグリップをしっかりと保持し切断します。

3

切断の終了間近になったら切断圧力を弱めます。

4

切断が完了したらトリガーから指を放し、チェンソーが停止するまで待機します。

5

別の木に移動する前に、危険箇所を確認します。

運転操作の仕方

キックバックについて

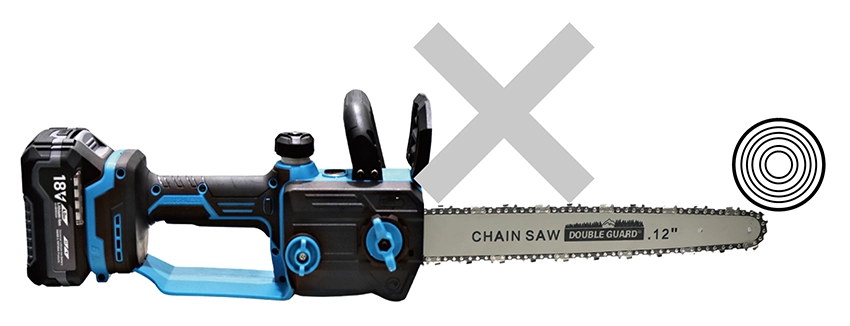

絶対にガイドバーの先端上部を木に当てないでください。 キックバック（跳ね返り）による大怪我の恐れがあります。

警 告

ガイドバーの先端上部を木に当てたり、先端を地面に接触した瞬間に、チェンソーが跳ね返され大事故に繋がります。十分注意してください。

運転操作の仕方

作業中に減速、停止したら

バッテリの消耗、異物や小枝の絡まり、ソーチェンの外れなどが考えられます。

注 意

2

異物や小枝が絡まっていたら、バッテリパックを取外し、異物や小枝を取除きます。

3

急に停止した場合は、ソーチェンのガイドバーからの外れやスプロケットからの外れが考えられますので確認してください。

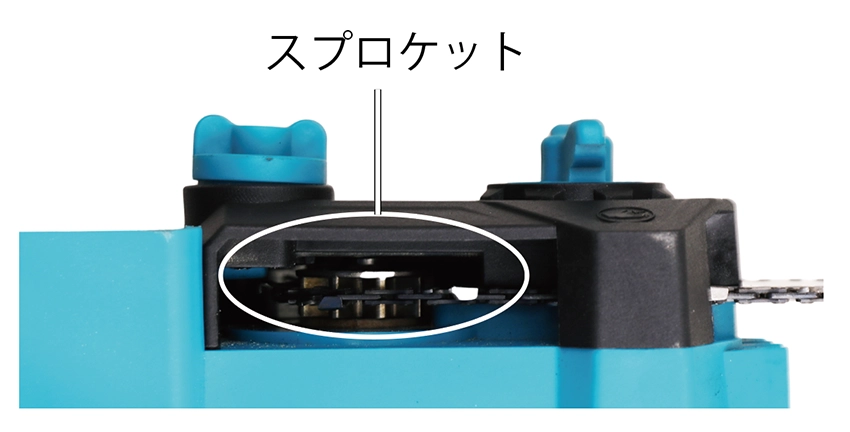

スプロケットからの外れは、チェンソー本体の裏側から覗くと確認できます。

運転操作の仕方

切断効率が低下したら

ソーチェンの緩みや消耗が考えられます。

運転操作の仕方

作業の終了

1

バッテリパックを取外します。

2

モーターを冷却します。

3

モーターやバッテリの過熱や損傷を防ぐために、通気孔を清掃します。

4

本体が汚れた場合は、薄めた中性洗剤を使用して水拭きしてください。その後、乾いた布で水分が残らないように拭き取ってください。

5

本機に付いた木屑などをきれいに取除きます。特にチェンカバー内には、多くの細かい木屑が付着しますので、次回気持ちよく使用できるように毎回お手入れをしてください。

注 意

チェンの目立て

刃の切れ味が悪くなったとき、ソーチェンの刃の目立てを行います。

3

目立ては、ヤスリを押し出すときだけヤスリをかけます。
ヤスリに均等に力が加わるようにします。

4

目立て開始箇所に目印を付け、片側を1 周すべて目立てを行い、次に反対側の目立てを行います。
すべての刃を同じ角度でヤスリがけすることが重要です。

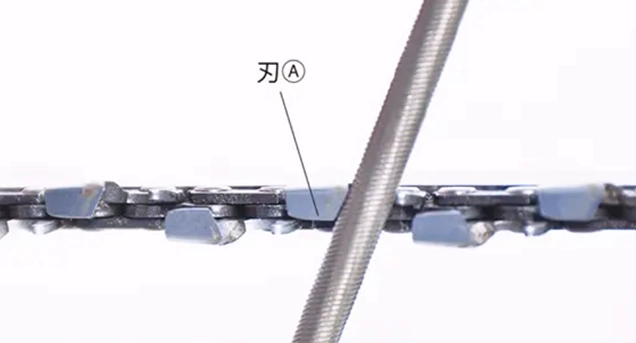

はじめに刃Ⓐを研磨し、この刃と同じ向きの刃を全て研磨します。

5

目立て開始箇所に目印を付け、片側を1 周すべて目立てを行い、次に反対側の目立てを行います。
すべての刃を同じ角度でヤスリがけすることが重要です。
はじめに刃Ⓐを研磨し、この刃と同じ向きの刃を全て研磨します。

6

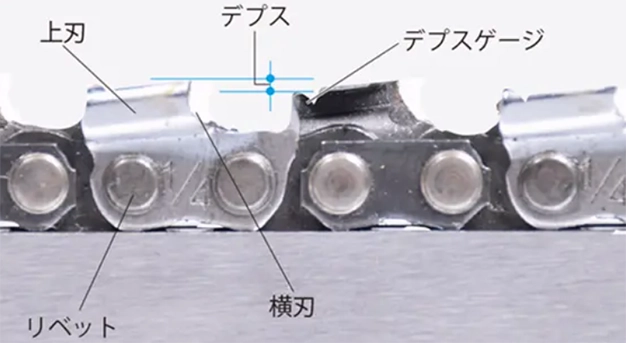

上刃よりデプスゲージが下にあることを確認します。上刃が摩耗し、デプスゲージの方が高くなった場合は、平ヤスリでデプスゲージをヤスリがけし低くします。

●市販の器具を使用

初心者の方は、ヤスリがけの角度を一定に保つことは難しい作業ですが、市販品に角度を一定に保つ器具があります。ぜひご利用ください。
