はじめに

このたびはお買い上げいただき誠にありがとうございます。

安全に正しくお使いいただくために、ご使用前にこの取扱説明書を必ずお読みください。

誤った使い方をされますと重大な事故につながる恐れがあります。 この取扱説明書を熟読しご理解してからご使用ください。 また、各ページの警告・注意事項も飛ばさず、必ずお読みください。

安全上のご注意

※お使いになる人や他人への危害・財産への損害を未然に防ぐため、必ずお守りいただくことを説明しています。
●表示と意味をよく理解してから、本文をお読みください。
●お読みになった後は、お使いになる方がいつでも見ることができる所に、必ず保管してください。
●すべて安全に関する内容です、必ずお守りください。

■表示内容を無視して、誤った使い方をしたときにおよぼす危害や損害の程度を次の表示で区分し、説明しています。

警 告	この表示の欄は、「死亡または重症を負う恐れがある」内容です。

注 意	この表示の欄は、「軽症、物的損害、故障が生じる恐れがある」内容です。

■お守りいただく内容の種類を次の絵表示で区分し、説明しています。

	このような絵表示は、してはいけない「禁止」内容です。

	このような絵表示は、必ず実行していただく「強制」内容です。

製品を長くご愛顧いただくために

取扱説明書に従った正しい取扱や定期点検、保守を行ってください。 注意事項に従わず何らかの損害・故障が発生した場合、保証の対象外となりますのでご注意ください。

安全にお使いいただくために

誤った使い方をされますと重大な事故につながる恐れがあります。下記を熟読しご理解して からご使用ください。また、各ページの警告・注意事項も飛ばさず、必ずお読みください。

エンジン噴霧器に係る安全事項

警 告

• エンジンが熱いうちは、給油しないでください。
• 燃料が漏れたり、こぼれたままエンジンをかけないでください。
• 運転時、給油時、喫煙など火気を発生させないでください。
• 換気の悪い場所ではエンジンをかけないでください。
• 回転部分のカバーを取り外して運転しないでください。
• エンジン回転中及び停止後しばらくの間はエンジンやマフラーなどが熱くなっていますので触れないでください。
• 改造、分解は絶対に行わないでください。安全性・信頼性が低下したり故障の原因になります。また、当社の保証サービスは一切受けられなくなります。
• 当社が供給するアタッチメント以外は使用しないでください。
• 農園芸用薬剤の噴霧を目的にしています。指定された用途以外には使用しないでください。
• 正しい操作を知らない人、子供、妊娠中の方には操作をさせないでください。
• 未成年者の単独使用は禁止です。監督下で作業してください。または、操作の仕方をよく分からない成年者でも独自の使用はご遠慮ください。

• ご使用前にこの説明書をお読みになり取扱の注意事項をよくご理解の上ご使用ください。
• 騒音から耳を守るため、適切な保護具を使用してください。
• 運転中は、排気ガスに十分注意してください。
• 燃料を補給するときは必ずエンジンを停止して、屋外の換気の良い場所で行ってください。
• 燃料をこぼさないように注意してくだい。
• 燃料がこぼれた場合は、直ちに拭き取ってください。
• 燃料キャップは確実に締めてください。
• エンジンを始動するときは、周囲に人や動物がいないことを確認してください。
• 始動前点検を実施してください。

注 意

指定された用途以外には使用しないでください。

• 燃料は無鉛レギュラーガソリンを使ってください。
• 長期保管する場合は、燃料タンクの燃料を抜き取り、火気のないところに保管してください。
• 給油中、燃料タンク内に雪や水が入らないように注意してください。
• 部品交換は、純正部品を使用してください。
• 本機をご使用になる前に、エンジンの始動、停止の仕方を覚えてください。
• 定期点検整備を行ってください。
• 子供の手の届かない安全な場所に保管してください。
• 運転時は必ずタンクに、薬剤または清水を入れて行ってください。空運転はポンプを傷めることがあります。

エンジン噴霧器の作業に係る安全事項

警 告

• 身体の調子が悪いとき、判断力に影響するような酒類、薬物を服用して使用しないでください。回転部分に顔や手足を近づけないでください。
• ご使用時は、子供、動物、ペットを近づけないようご注意ください。
• 夜間、悪天候時、霧の発生時など、視界が良くないときは使用しないでください。
• 足元が滑りやすい、転倒しやすい場所では使用しないでください。
• 燃料タンク内に燃料を入れたまま運搬、保管しないでください。

• 本機から離れるときは、必ずエンジンを停止してください。
• 危険を感じたり、予測される場合も、必ずエンジンをすぐに停止してください。
• 使用前に接続部のパッキンの脱落がないこと、ネジの緩みや欠落した部品などがないこと、ホースに亀裂、摩耗、破損のないこと等、各部に異常がないことを確認してください。
• 火傷、火災の恐れがありますので強酸性の薬剤・シンナー・ガソリン・ベンジン等は絶対に使用しないでください。
• 気温が高いときの作業は避けてください。
• 薬剤の使用にあたっては、薬剤の説明書に従ってください。
• タンクに薬剤を入れるときは、必ず備え付けのタンクストレーナ（こし網）を通してください。
• 充填時にこぼれた薬剤をその場できれいに拭き取ってください。
• 薬剤タンクキャップは、薬剤が漏れないように、しっかり締めてください。
• 突然の噴霧を防ぐため、エンジン始動時は、レバーコックを閉じた状態にして行ってください。
• 噴霧作業中は常に風向きを考え、風上から風下に噴霧して薬剤が体に直接付着しないように十分ご注意ください。
• 使用後は薬剤タンク内の残液を抜き、清水を入れポンプを数分間（２～３分）運転し、ポンプ、ホース、
ノズル等の内部に残っている薬剤をきれいに流してください。
• 薬剤は必ず調合してからタンクに入れてください。

注 意

• 機械の稼働部分に絡まるような衣服は着用しないでください。
• エンジンがかかっている状態で本機から離れないでください。

• 薬剤の吸入や付着による事故を防ぐため、帽子、保護メガネ、保護マスク、ゴム手袋、長袖、長ズボン、ゴム長靴を着用し皮膚が露出せず危険のない服装で作業を行ってください。
• 屋内の直射日光が当たらず、風通しがよく、凍結しない、子供の手の届かない場所に保管してください。
• お昼気温が高いときの噴霧作業は避けてください。朝、午後で噴霧作業お勧めします。
• 自動車等で運搬される場合は、薬剤が漏れないよう、タンクキャップをしっかり締めて、傾かない状態に固定してください。

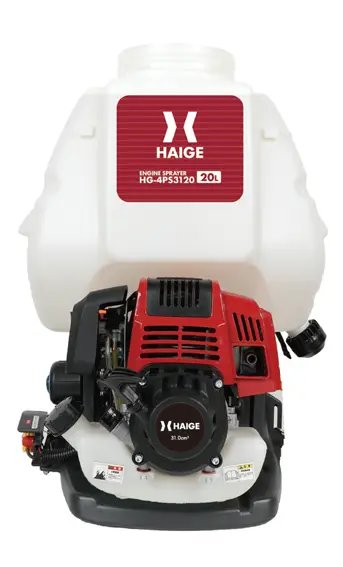

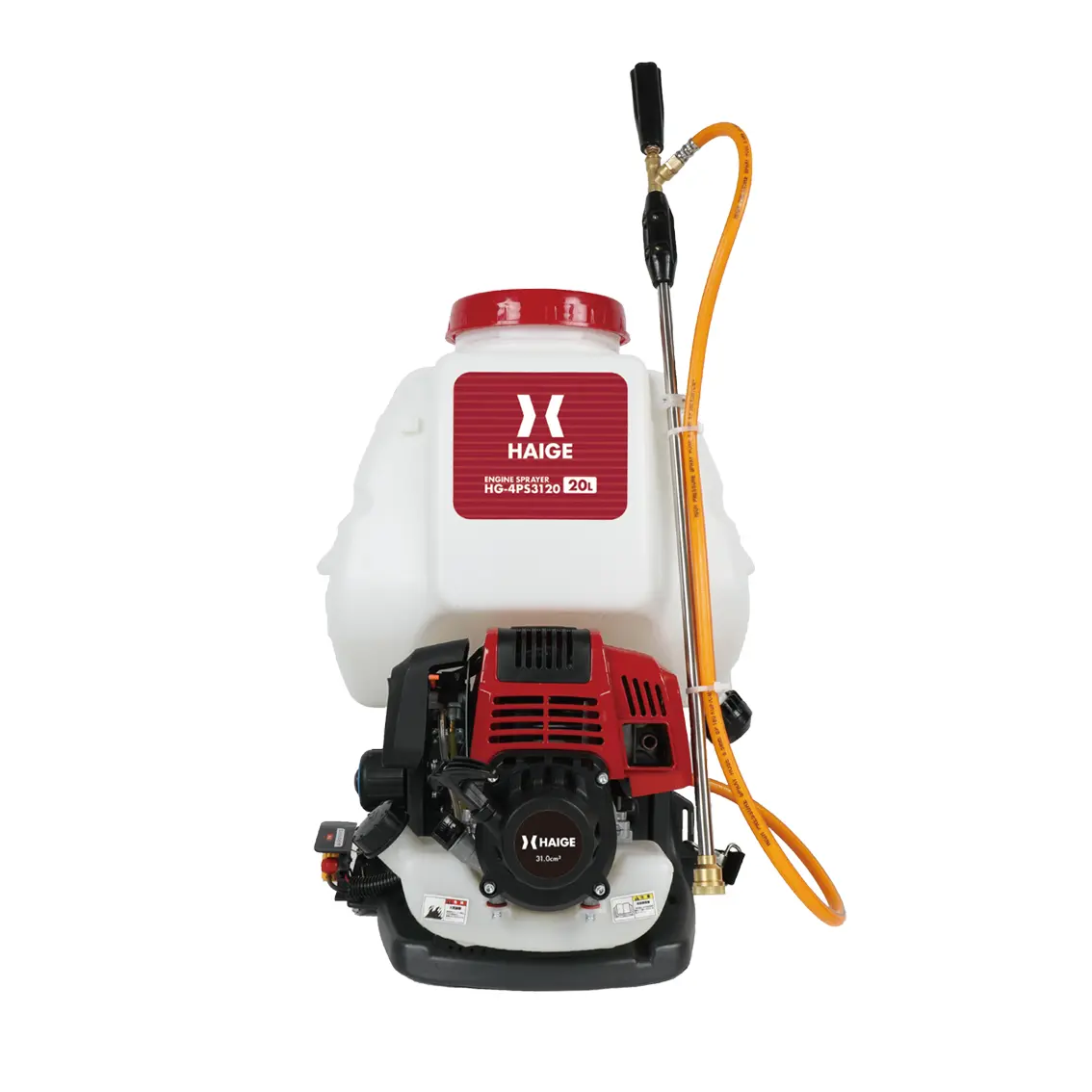

主要諸元

モデル名	HG-4PS3115	HG-4PS3120	HG-4PS3125
エンジン	空冷4 ストローク
エンジン出力	0.8kw/7000rpm
排気量	31cm³
噴霧力	最小噴霧力1.5MPa　最大噴霧力2.3MPa
タンク容量	15L	20L	25L
燃料	無鉛レギュラーガソリン
燃料タンク容量	0.8L
エンジンオイル	SAE 10W-30
エンジンオイル容量	0.1L
燃費（目安）	0.57L/h
騒音レベル	106dB
重量	約10.6kg （※タンクが空の状態）	約10.6kg （※タンクが空の状態）	約10.7kg （※タンクが空の状態）
サイズ（幅×奥行×高さ）	380 × 370 × 630mm	440 × 360 × 590mm	450 × 390 × 590mm

◎弊社は、顧客満足度100％を目指し、日々製品（部品やカラーも含め）の改良を行っています。
　そのため、予告なく仕様を変更する場合があります。
　また、取扱説明書に最新情報が反映されない場合があります。ぜひご理解・ご了承ください。

ノズルの接続パターン

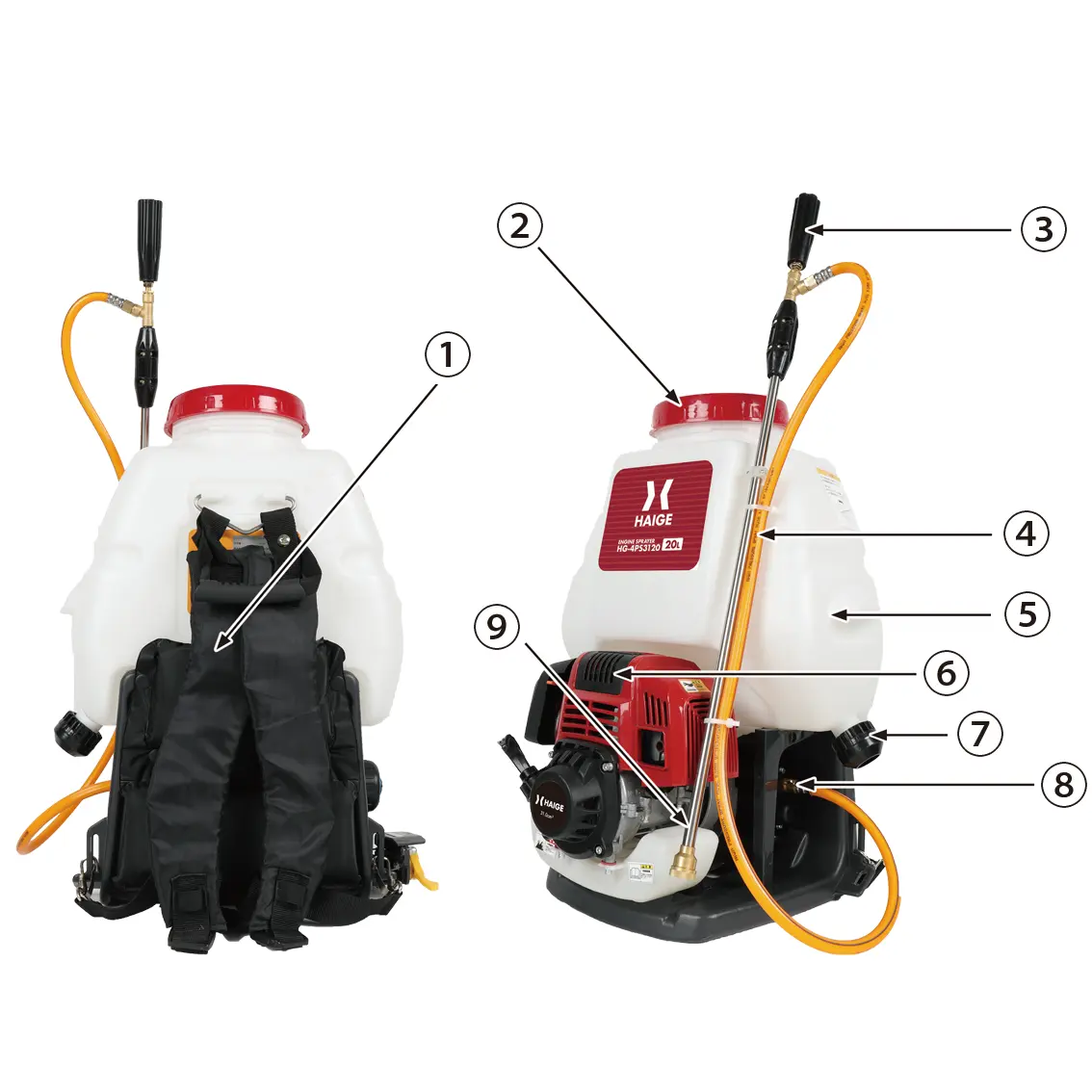

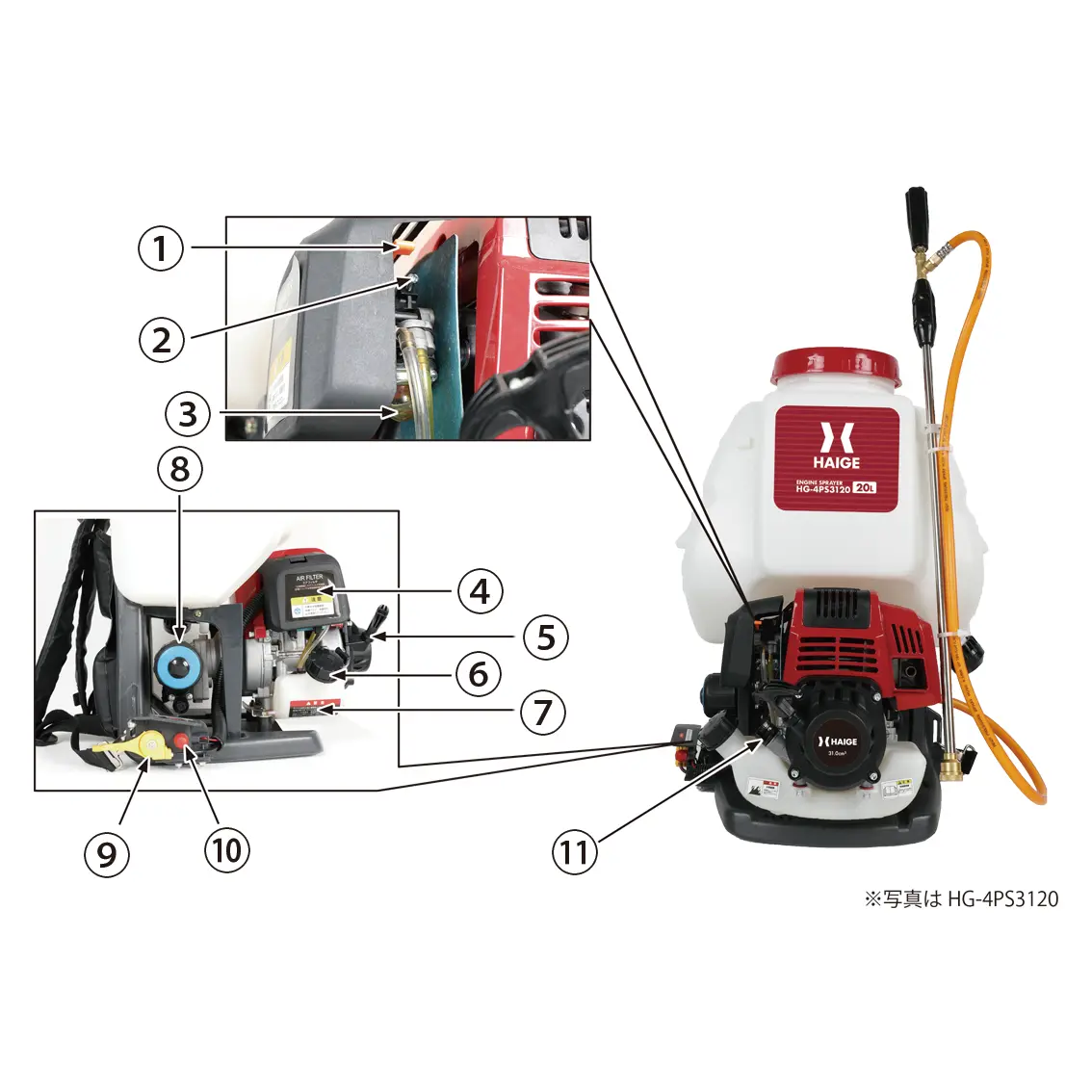

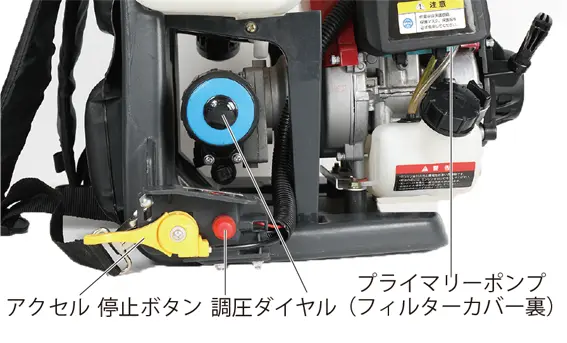

各部の名称

※本取扱説明書に掲載されている写真はプロトタイプのため、本製品と仕様が異なる場合があります。

梱包部品一覧

1. ユニットとすべてのアクセサリを慎重に箱から取出し、全てのユニット・アクセサリに不足・問題がないことを確認してください。
2. 製品を注意深く点検し、輸送中の損傷がないことを確認してください。万が一損傷が見受けられた場合は、運送会社に1 週間以内に連絡をしてください。
3. 梱包材を慎重に検査し、使用する前に廃棄しないでください。不足している場合は、お手数ですが弊社までご連絡ください。

警 告

A. 本体	B. 薬剤タンクキャップ
C. タンクストレーナ	D. 噴霧ホース
E. グリップ	F. ハンドルコック用グリップ
G. ハンドルコック	H. ストレートノズル
I. 三頭口ノズル	J. 噴霧管（延長ノズル）
K. パッキン予備★ L	L. 異径金具

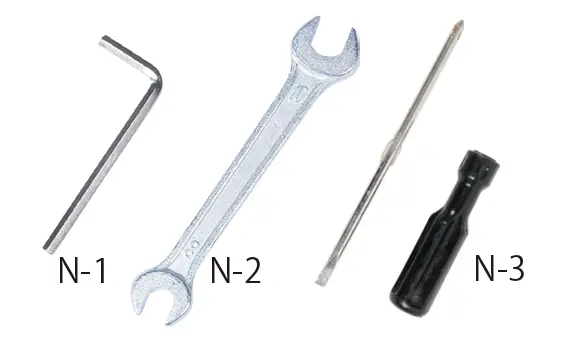

M. 薬剤計量カップ★	N. 工具★
P. プラグレンチ

★印はサービス品です。予告なく同梱終了になる場合があります。ご了承ください。

※上記写真はプロトタイプのため、製品仕様と異なる場合や部品が本体に取付済みの場合があります。

■ご用意いただくもの

運転する場合に必要なもの
・無鉛レギュラーガソリン
・4 ストロークエンジンオイルSAE10W-30

・漏斗（じょうご）

グリップやアクセルレバーの取付けに必要なもの

・8mm スパナ、12mm スパナ、14mm スパナまたはペンチやプライヤー

点検・整備に必要なもの

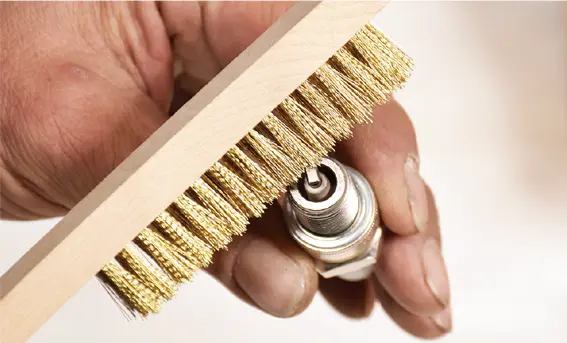

・ワイヤブラシ

組立て

組立て

警 告

注 意

組立て

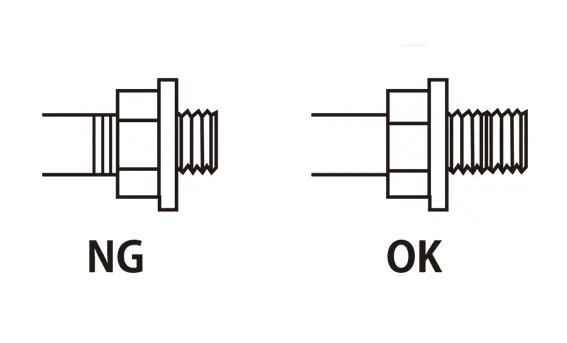

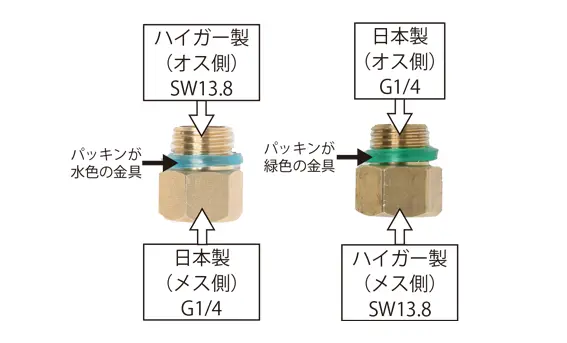

異径金具について

日本製のホースやノズルとハイガー製のホースやノズルを繋ぐための噴霧器用のネジです。本製品以外のホースやノズルを接続する場合にお使いください。

組立て

ストレートノズルとグリップの接続

■使用工具
12mm スパナ・14mm スパナ（機種により異なります。）またはペンチ

1

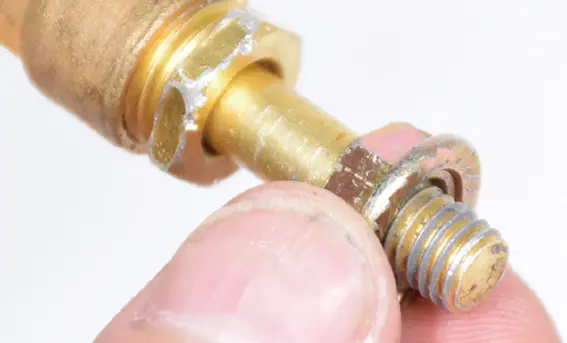

ノズルのナットを指で止まるところまで回します。

2

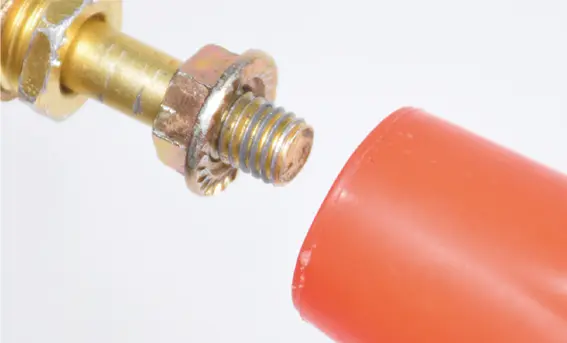

ノズルにグリップを取付けます。

3

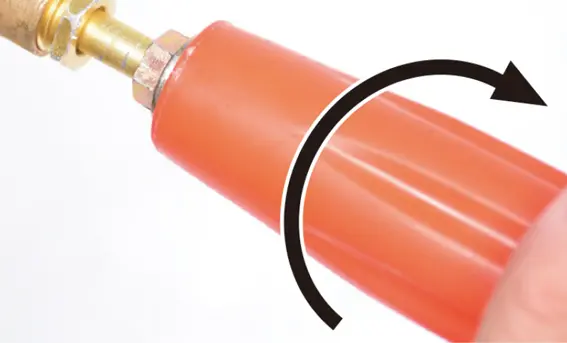

グリップを矢印の方向に止まるまで回し、固定します。

4

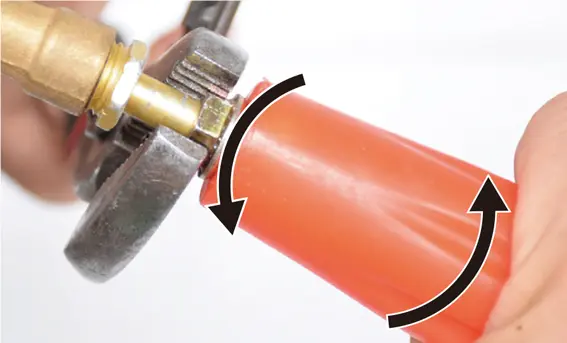

グリップを握り固定させ、ノズルのナットをスパナやペンチ等で締付ければ完了です。

注 意

ノズルのナットを強く締付けすぎると、破損する恐れがありますので、ご注意ください。

5

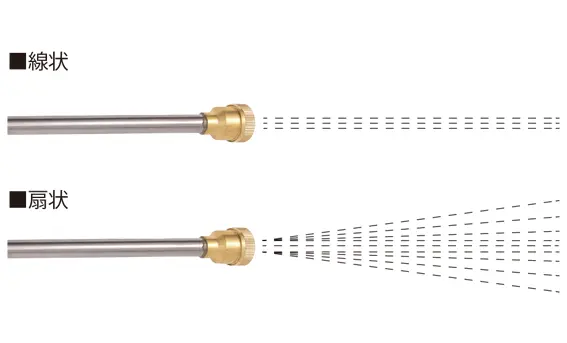

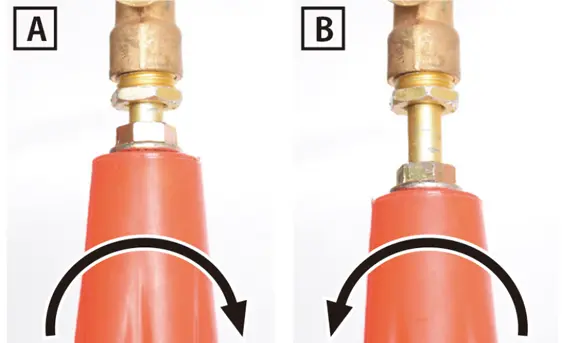

グリップが回るか確認します。

グリップをA 方向に回す・・・噴霧が止まる。
B 方向に回す・・・噴霧ができる。
B 方向に止まるまで回す・・・線状の噴霧になる。
さらにその状態からA 方向に回すと扇状の噴霧になる。

組立て

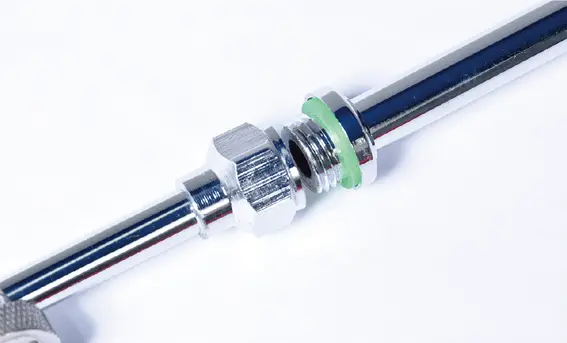

ストレートノズルに噴霧ホースを接続

1

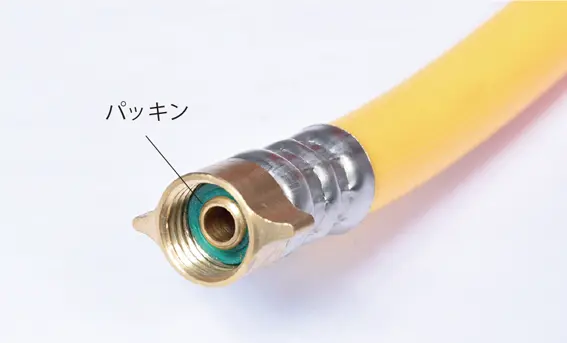

噴霧ホース先端にパッキンが付いていることを確認します。

2

噴霧ホース先端をノズルの取付口に入れ締付けます。

組立て

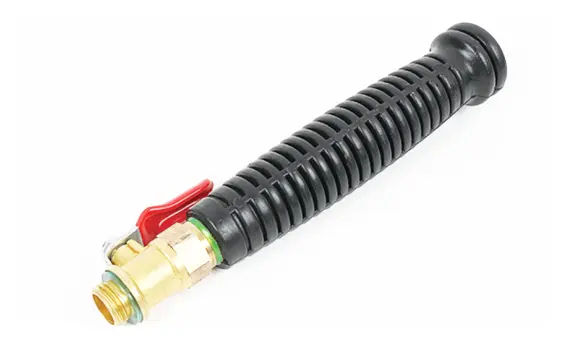

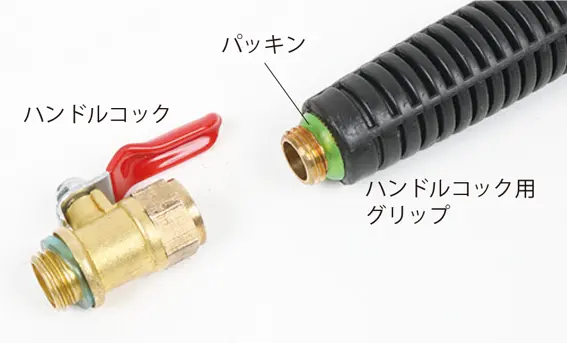

ハンドルコックとグリップの接続

1

グリップにパッキンが付いていることを確認してから、ハンドルコックとグリップを取付けます。

組立て

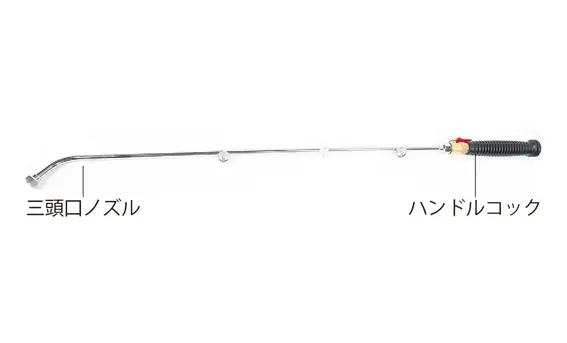

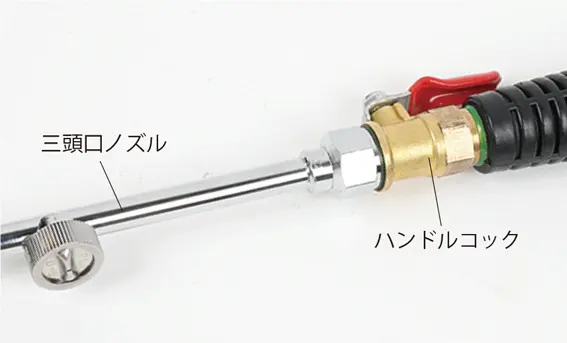

三頭口ノズルとハンドルコックの接続

1

コック先端にパッキンが付いていることを確認します。

2

三頭口ノズルを接続します。

組立て

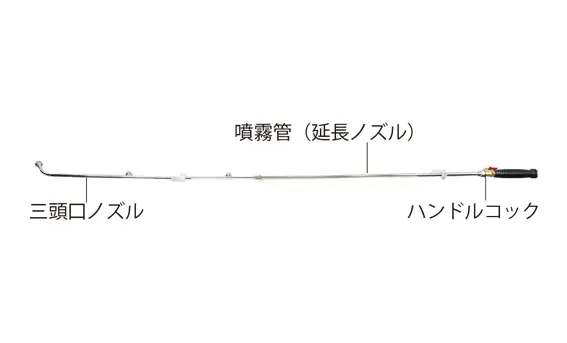

噴霧管（延長ノズル）の接続

1

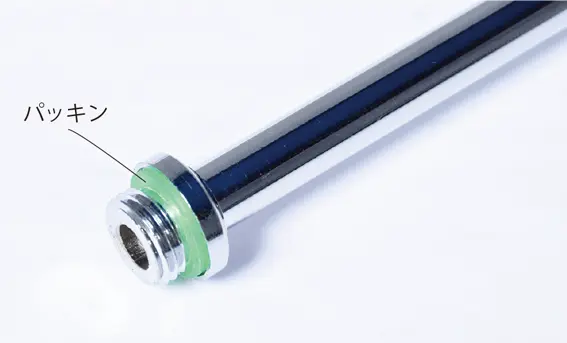

噴霧管（延長ノズル）にパッキンが付いていることを確認します。

2

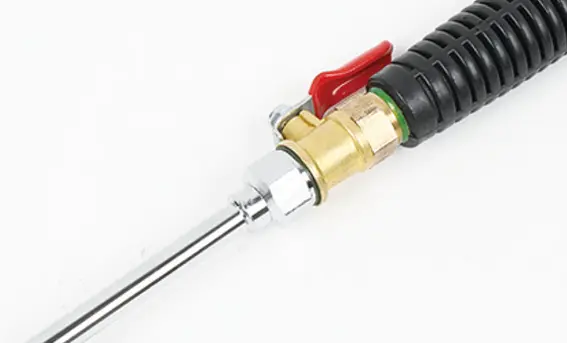

噴霧管（延長ノズル）は三頭口ノズルとハンドルコックの間に取付けます。

注 意

噴霧管（延長ノズル）を取付けた場合は、振り回さないでください。曲がりや破損の原因になります。

組立て

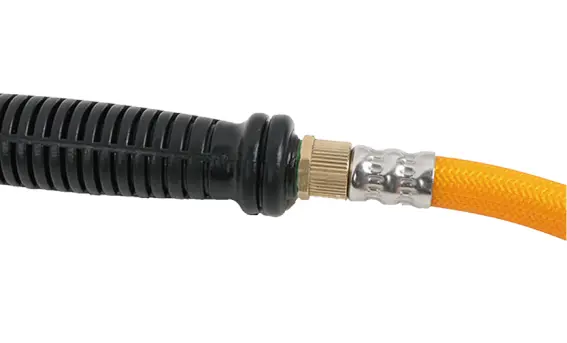

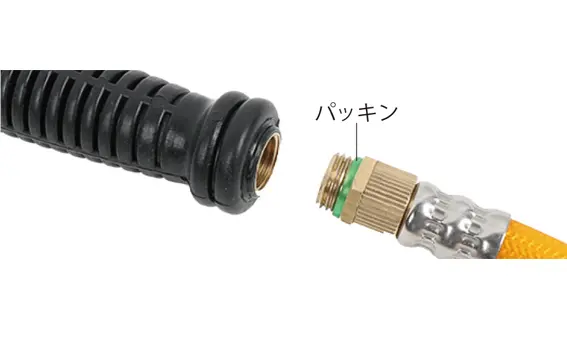

ハンドルコック用グリップに噴霧 ホースを接続

1

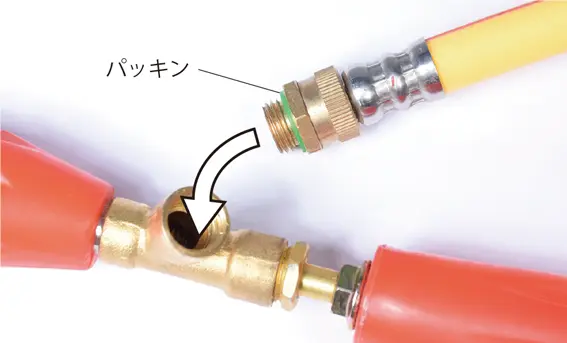

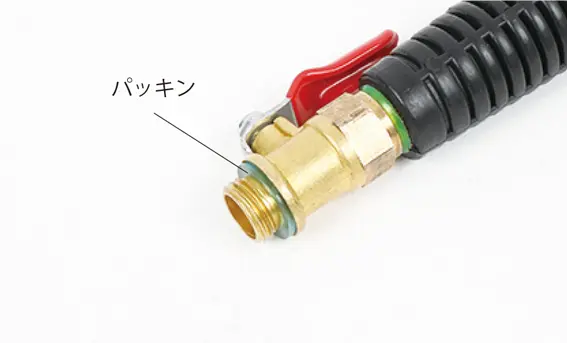

噴霧ホース先端にパッキンが付いていることを確認します。

2

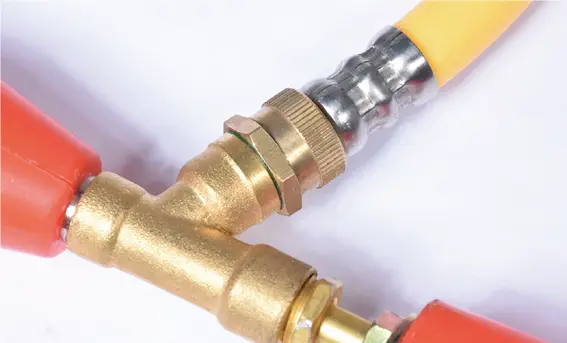

噴霧ホース先端をハンドルコックの取付口に入れ、締付けます。

組立て

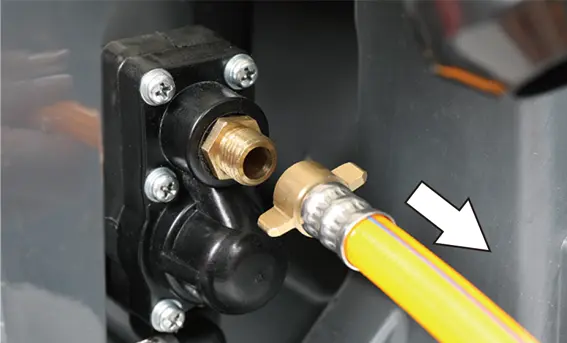

噴霧ホースを本体に接続

1

噴霧ホースにパッキンが付いていることを確認します。

2

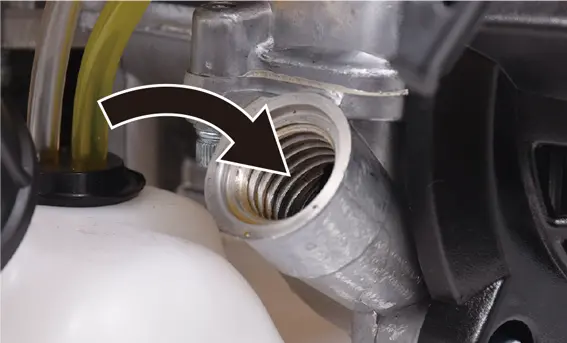

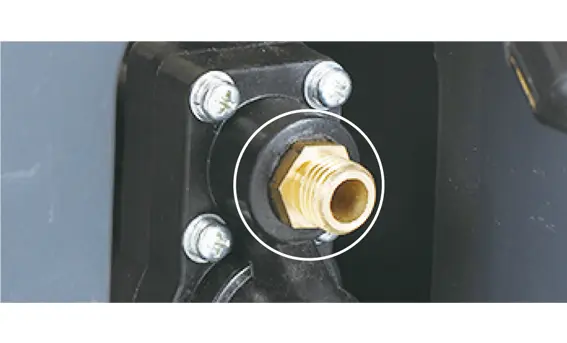

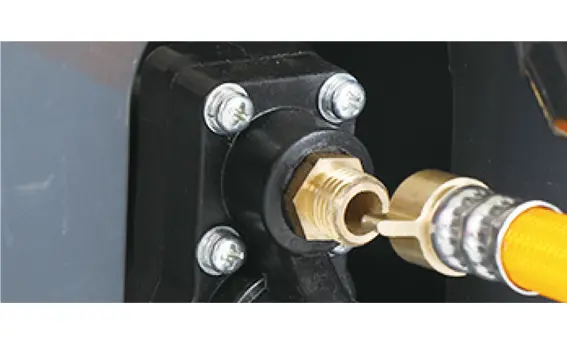

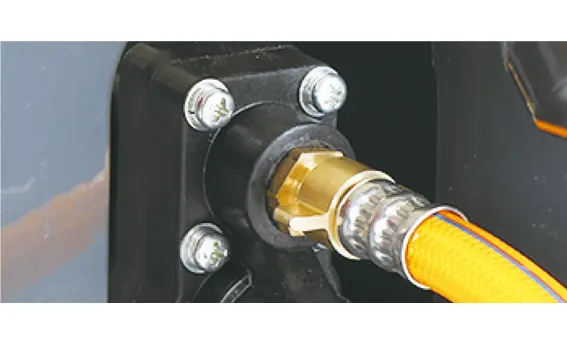

噴霧ホースを本体ポンプの吐出口に挿込み、時計回りに回し、締付けます。

注 意

噴霧ホース先端を吐出口に挿込むときに、工具等で締付けしすぎると破損する恐れがあります。
無理に締付けすぎないようご注意ください。

組立て

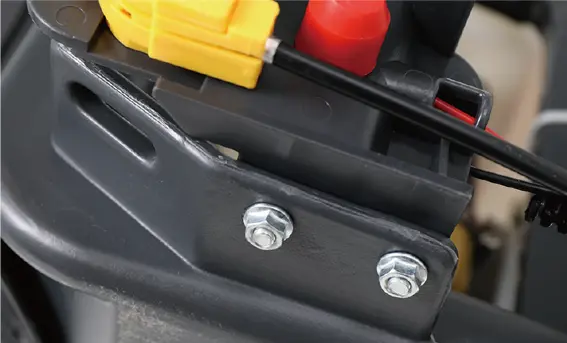

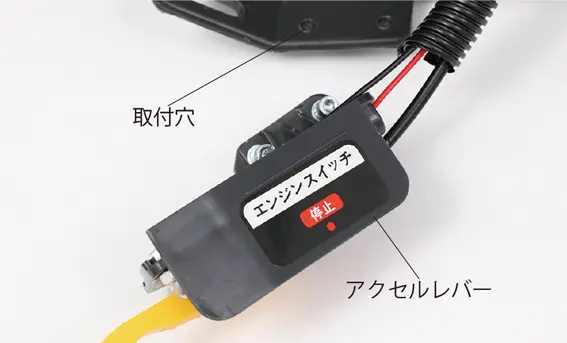

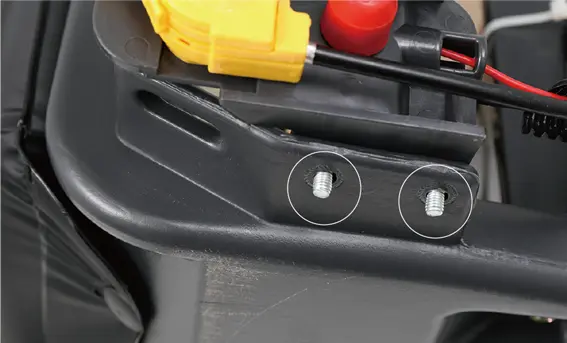

アクセルレバーの取付け

■使用工具
六角レンチ、8mm スパナ

1

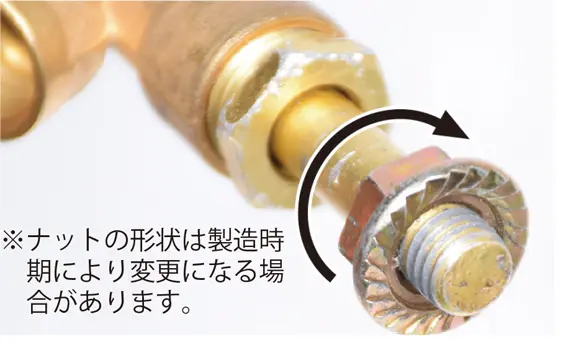

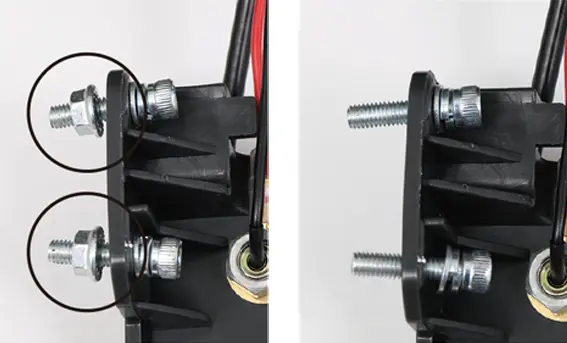

仮留めしているナットを一旦外します。
※まれに輸送時の振動等により外れている場合があります。その場合は、梱包箱内に落ちていないかご確認ください。

2

取付穴に六角ボルトを挿込みます。

3

穴から出てきた六角ボルトにナットを取付け、指で回るところまで入れます。

4

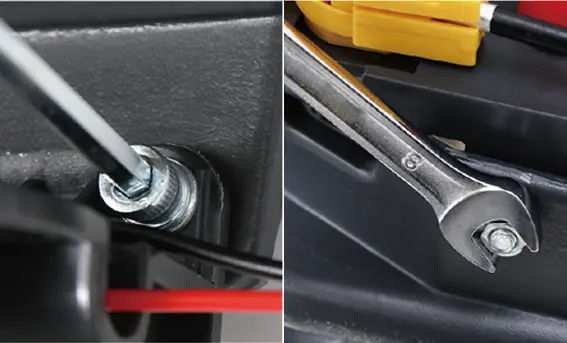

付属の六角レンチで六角ボルトを固定しながら、ナット部分を8mm のスパナで時計回りで締付けます。

運転前の点検

運転前の点検

警 告

• エンジンが熱いうちは、給油しないでください。
• 燃料が漏れたり、こぼれたままエンジンをかけないでください。
• 運転時、給油時、喫煙など火気を発生させないでください。

• 燃料を補給するときは必ずエンジンを停止して、屋外の換気の良い場所で行ってください。
• 燃料をこぼさないように注意してください。
• 燃料がこぼれた場合は、直ちに拭取ってください。
• 燃料は、無鉛レギュラーガソリンを使用してください。

注 意

• 燃料キャップは確実に締めてください。
• 長期保管する場合は、燃料タンクの燃料を抜取り、火気のないところに保管してください。
• 給油中、燃料タンク内に雪や水が入らないように注意してください。

運転前の点検

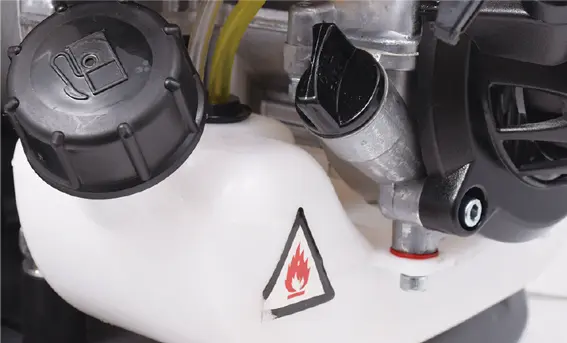

燃料の点検・補充

使用燃料	自動車用無鉛ガソリン（レギュラーガソリン）
タンク容量	0.8L

燃料（無鉛ガソリン）の量を点検します。出荷時は入っていません。

1

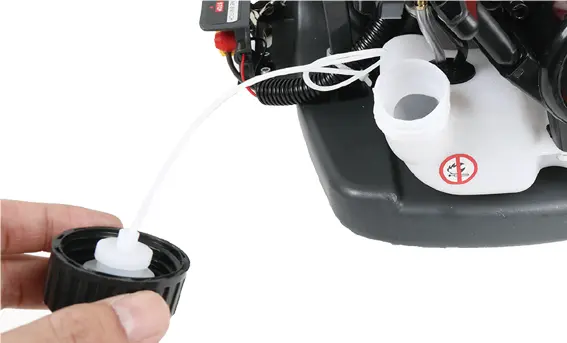

燃料タンクキャップを外します。

2

液面を見て残量を確認します。

3

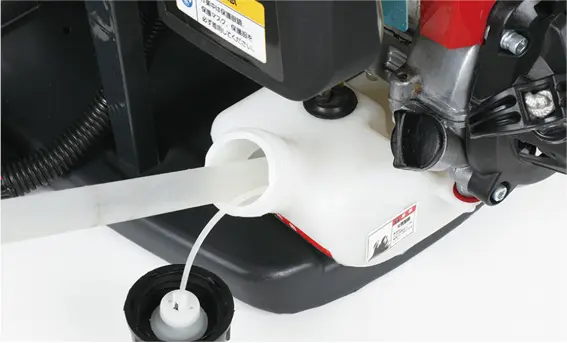

少ない時は、少しずつこぼさないように漏斗（じょうご）等を使い給油します。

4

給油が終わったら燃料タンクキャップをしっかり締めます。

運転前の点検

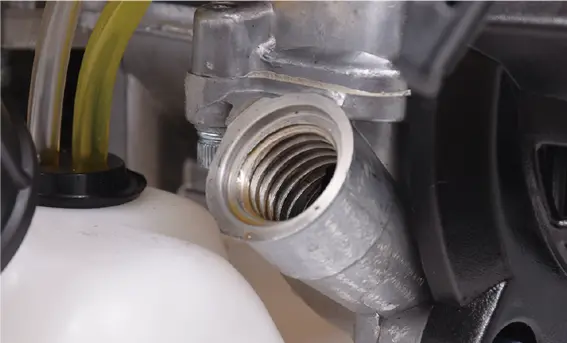

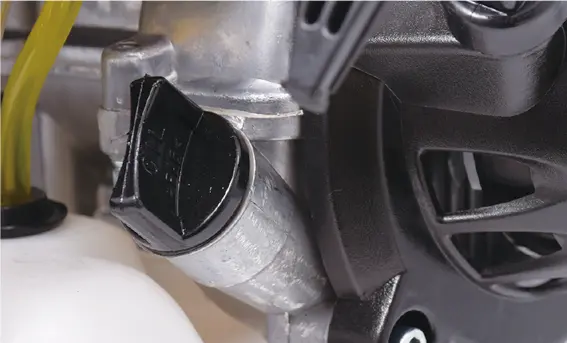

エンジンオイルの点検

エンジンオイルは出荷時には入っていません。

必ず給油してください。また、工場で試運転をしているため、若干オイルが内部に残っている場合がありますので、給油の際は、こまめにオイルゲージで確認しながら給油してください。

推奨オイル	4 ストロークガソリンエンジン専用 100％化学合成油 SAE10W-30
オイル容量	0.1L

1

本体を水平な場所に移動させます

2

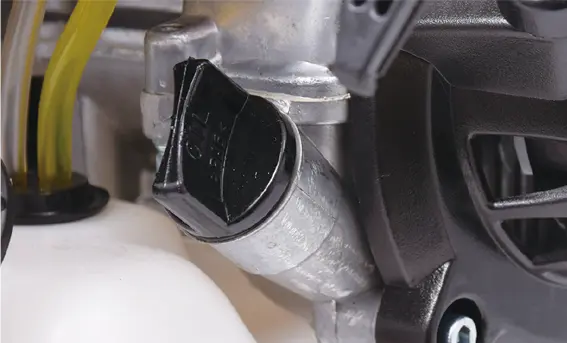

オイル給油キャップを外し、オイルゲージを布などで拭取ります。

3

オイル給油キャップを取付け一旦締付け、再度外します。

4

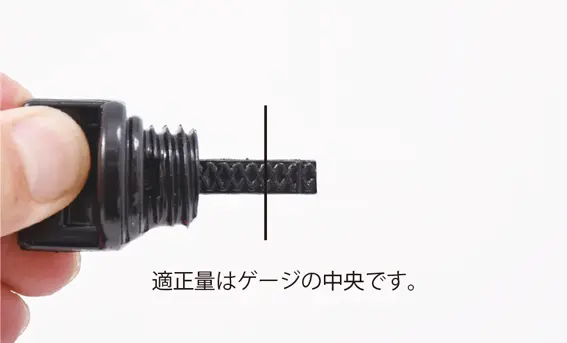

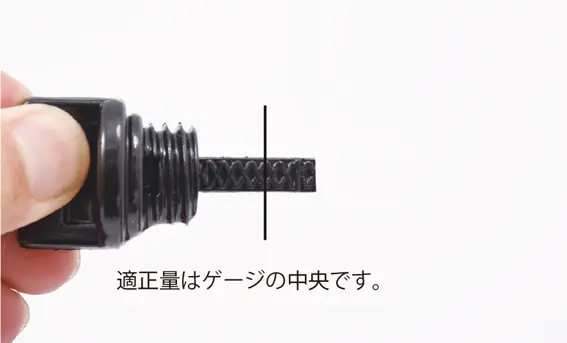

オイルが、オイルゲージのオイル量範囲（中央）まであるか点検します。

5

オイル量が少ない時は、新しいオイルを補給します。

6

給油が終わったらオイル給油キャップをしっかり締めます。

注 意

• エンジンオイルを規定量以上に給油しないでください。エンジン不調になる恐れがあります。
• こぼれたエンジンオイルは必ず拭き取ってください。

運転前の点検

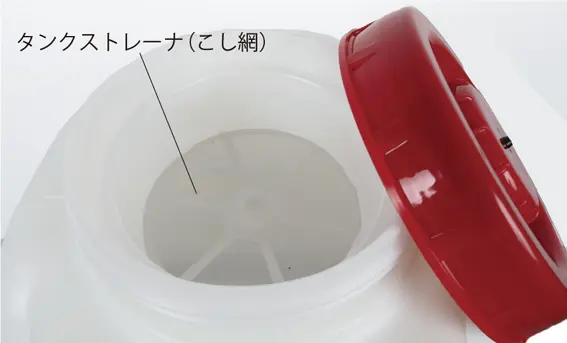

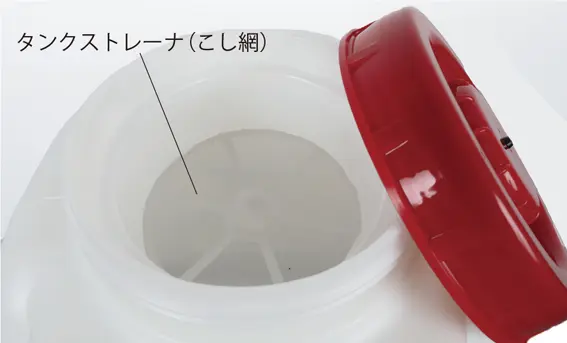

薬剤タンク、タンクストレーナ（こし網）の点検

薬剤タンク内の汚れおよびタンクストレーナ（こし網）の汚れ、破損を点検します。

1

薬剤タンクキャップを取外します。

2

タンクストレーナ（こし網）が汚れている場合は、清水で洗浄してください。

3

薬剤タンク内に薬液が残っていたり、汚れがあった場合は、清水で洗浄してください。

運転操作の仕方

運転操作の仕方

警 告

注 意

運転操作の仕方

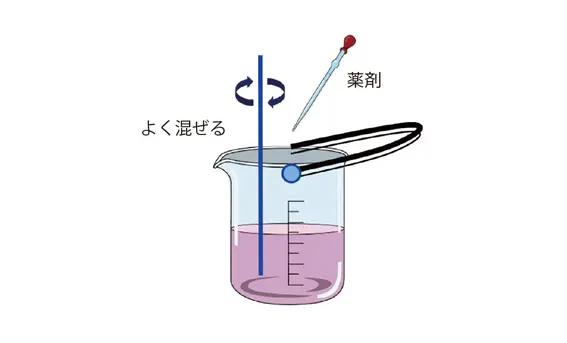

薬剤の調合

1

薬剤は、別の容器で調合します。特に、水和剤はよく溶かしてください。十分溶けていないと、噴霧器の寿命や性能に悪影響を及ぼします。

運転操作の仕方

薬剤の充填

1

ドレンキャップが確実に閉まっていることを確認します。

2

薬剤タンクキャップを開けて、調合した薬剤を薬剤タンクに入れます。
その際、必ず備え付けのタンクストレーナ（こし網）を通してください。充填時にこぼれた薬剤は、その場できれいに拭取ってください。

3

薬剤タンクキャップをしっかり閉めます。

運転操作の仕方

エンジン始動テスト

噴霧する前に清水を薬剤タンクに入れて、エンジン始動テストを行ってください。

1

噴霧ホースは、本体から取外します。

2

薬剤タンクに清水を2L 程度入れます。

3

ガソリンを燃料タンクに入れます。

4

プライマリーポンプを押します。（運転操作の仕方の「エンジンのかけ方」参照）

5

チョークレバーを上「閉」にします。（運転操作の仕方の「エンジンのかけ方」参照）

6

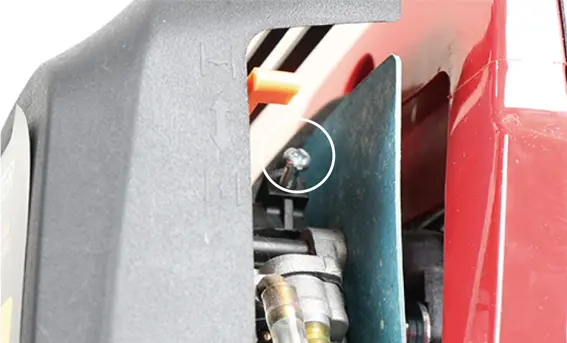

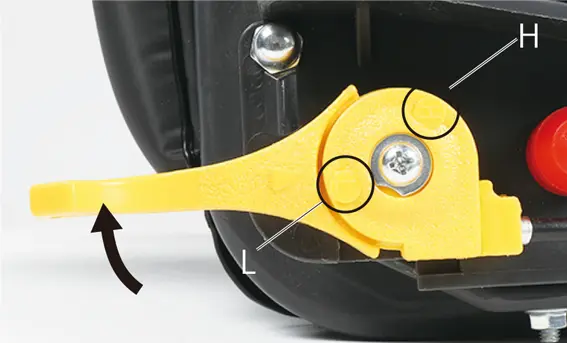

アクセルレバーをL 側より少しH 側（全体の1/4〜1/2 程度）の位置にします。

7

リコイルスターターを正しく引きます。（運転操作の仕方の「エンジンのかけ方」のリコイルの引き方ポイント参照）

8

初爆（ブルン！というかかりそうな音）が確認できたら、チョークレバーを下「開」にします。

（運転操作の仕方の「エンジンのかけ方」 の「●初爆が確認できた場合」参照）

9

再度、リコイルスターターを引くとエンジンがかかります。

10

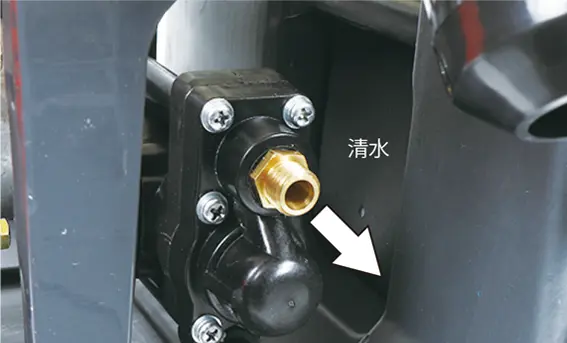

アクセルレバーをH 側に全開にした時に吐出口から清水が出ることを確認します。

運転操作の仕方

エンジンのかけ方

出荷時には燃料、エンジンオイルは入っていません。給油後に操作をしてください。

注 意

空運転防止のため、必ず薬剤タンクに水または薬剤を入れてから、エンジンをかけてください。

1

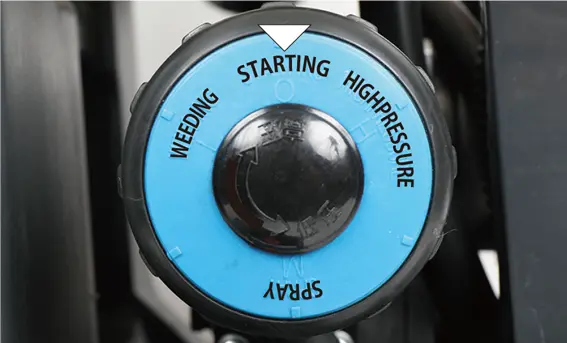

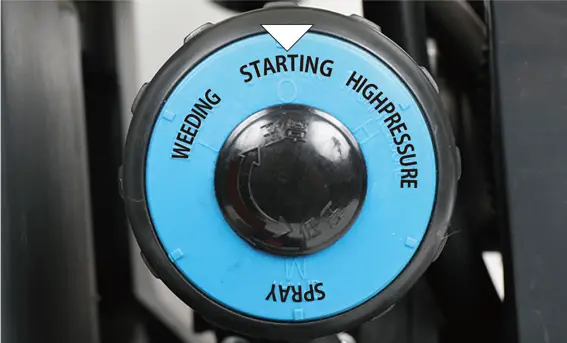

「STARTING」の位置が上側になるように調圧ダイヤルを回します。

注 意

• 「STARTING」の位置から反時計回りに回さないでください。破損する恐れがあります。
• 「HIGH PRESSURE」の位置から時計回りに回さないでください。破損する恐れがあります。

2

グリップやコックが閉まっていることを確認します。

3

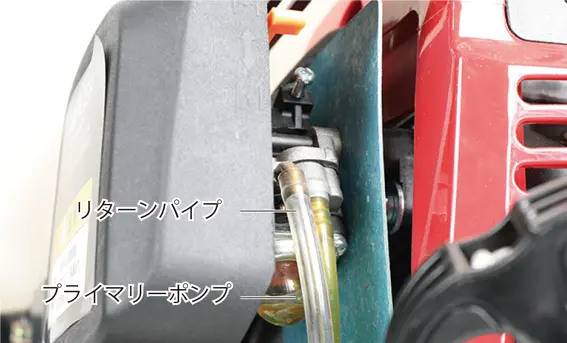

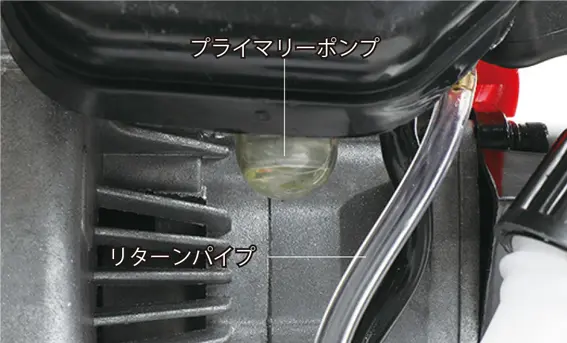

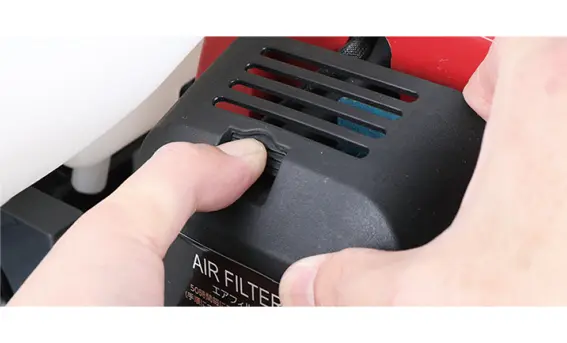

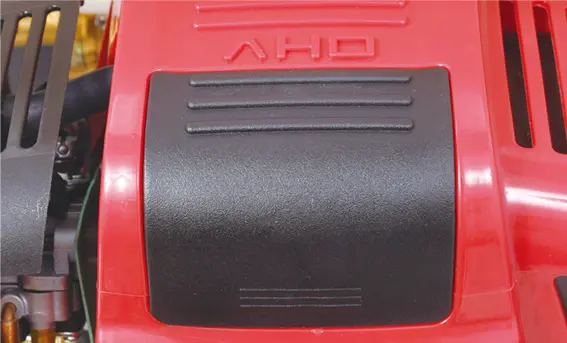

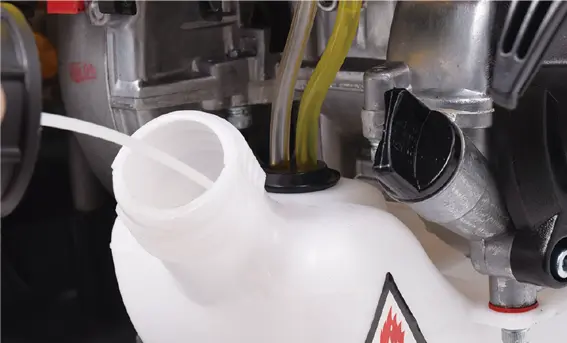

フィルターカバーの裏にあるプライマリーポンプを約10 回押し、燃料を引き出します。
リターンパイプに燃料が入った時点でOK です。

4

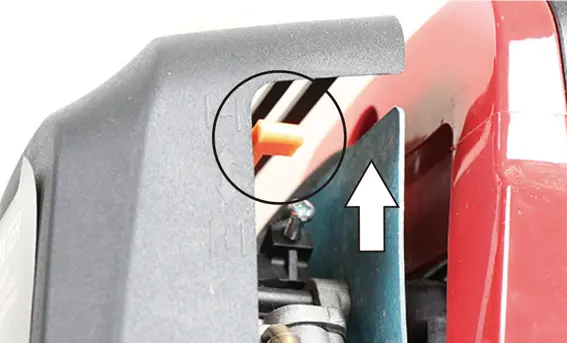

チョークレバーを上「閉」にします。( エンジンが冷えている場合) この時、写真のように確実に上までレバーを上げてください。

5

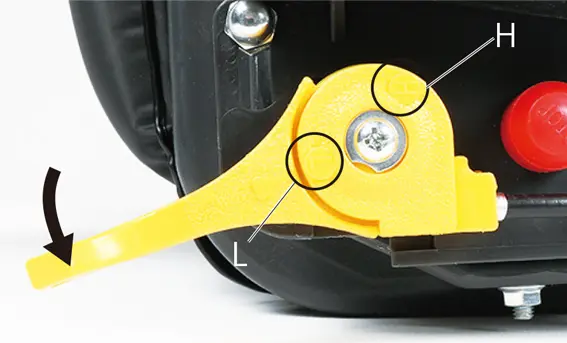

アクセルレバーをL 側より少しH 側（全体の1/4程度）の位置にします。

6

本機をしっかり保持し、リコイルスターターロープを引きます。
※ロープを引き出すと止まる位置があるので、そこから素早く引きます。おおよそ60 ～ 70cm引きます。（ロープは一杯に引ききらないでください。）引きが少ないとエンジンはかかりません。

注 意

チョークレバーを上「閉」の状態で、リコイルスターターを引き続けると燃料を吸い込みすぎて、エンジンが始動しにくくなります。

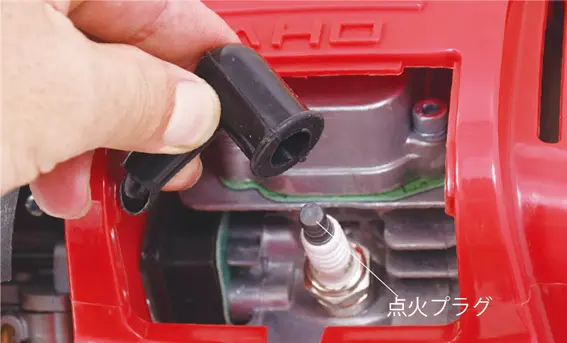

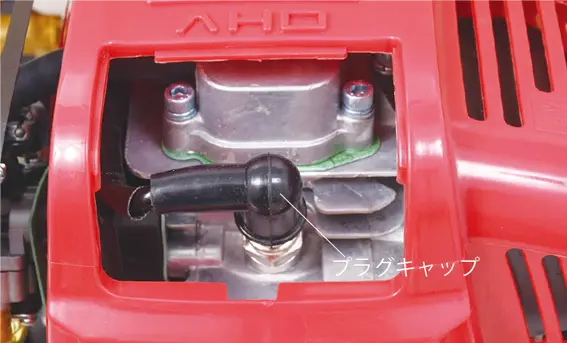

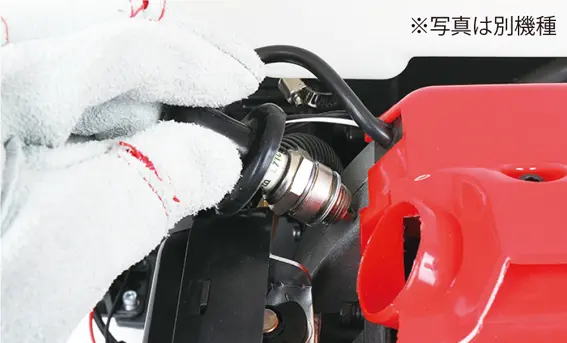

万が一、濡らしてしまった場合は、「困ったときの対処法（点火プラグの点検）」 をご覧ください。

7

初爆…「ブルンッ」というエンジンがかかりそうな音が一回だけ起こるまで、5 回繰り返します。

注 意

• ロープを最後まで引き切らないでください。
• 引いたリコイルスターターは途中で放さずに、ゆっくり戻してください。

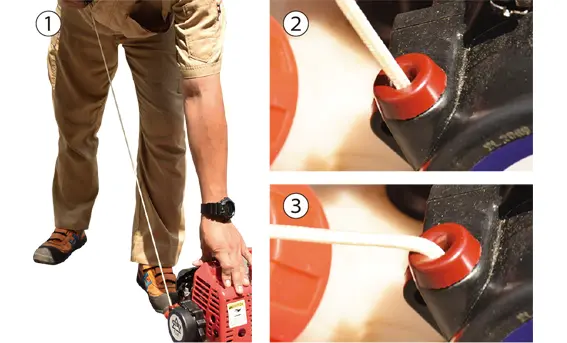

リコイルの引き方ポイント

①良い例：約70cm 引いている所。

②良い例：穴に対してロープが真っ直ぐ。

③悪い例：抵抗がありエンジンがかかりにくく、 ロープが摩擦で切れます。

●初爆が確認できた場合

1

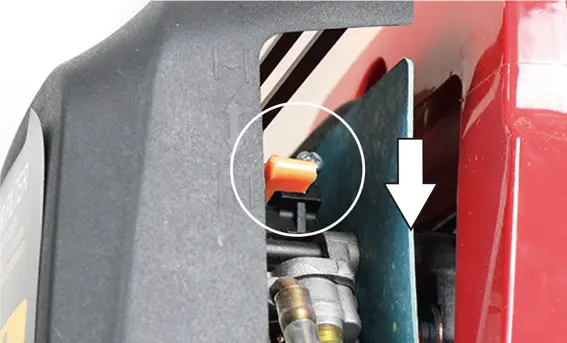

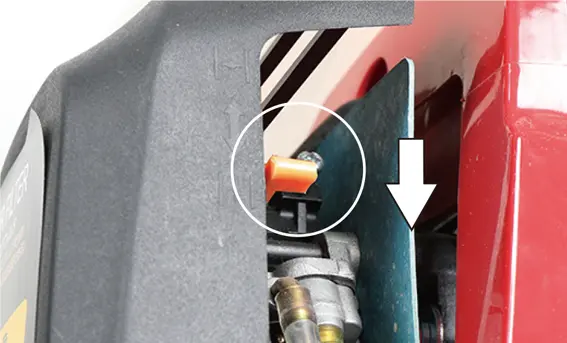

チョークレバーを下「開」にします。

2

リコイルスターターを素早く数回引きます。※エンジンが冷えている時や燃料切れで補充した時は、10 回以上ロープを引くことでエンジンがかかりやすくなります。

3

運転操作の仕方の「エンジンのかけ方」「●エンジンがかかったら」に進みます。

●初爆と同時に始動した場合

1

チョークレバーを下「開」にします。

2

運転操作の仕方の「エンジンのかけ方」 の「●エンジンがかかったら」に進みます。

■エンジンが温まっている時のかけ方

※外気温には関係なく、エンジンそのものが温まっている場合です。再始動などがこれに当たります。

1

プライマリーポンプを繰返し押します。（5 回前後）リターンパイプに燃料が流れることを確認します。

2

チョークレバーを下「開」にします。

3

本機をしっかり保持し、リコイルスターターを少し重くなるまでゆっくり引き、そこから真っすぐに素早く60 ～ 70cm 引張ります。エンジンがかかるまで数回繰り返します。

※引く距離が短いとエンジンはかかりません。

4

運転操作の仕方の「エンジンのかけ方」の「●エンジンがかかったら」に進みます。

●エンジンがかかったら

1

エンジンがかかったらすぐチョークレバーを下「開」にします。

2

エンジンが始動したら、アクセルレバーはそのままの位置で10 秒程度、暖気運転をします。

3

さらにアクセルレバーをL 側にし、エンジンを低速で20 秒程度、暖気運転にします。

4

エンジンが止まりそうなら、アクセルレバーはH側に少し上げます

5

噴霧作業をする場合は、アクセルレバーをH 側にし、エンジンを高速運転にします。

運転操作の仕方

エンジンがかからないとき

　燃料がキャブレターに行き渡っていない。リターン パイプに燃料が流れているか確認します（運転操作の仕方の「エンジンのかけ方」 参照）

　エンジンオイルが入っていない。または少ない可 能性があります。

　チョークレバーを上「閉」にしていない。（運転操作の仕方の「エンジンのかけ方」 参照）

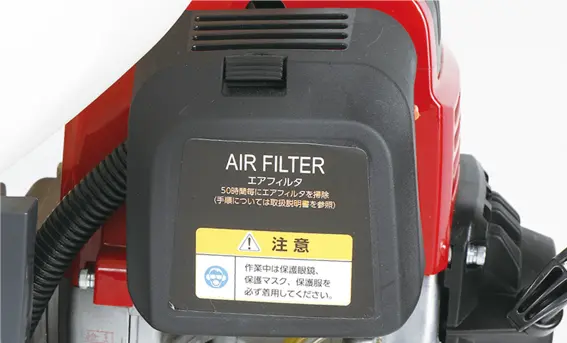

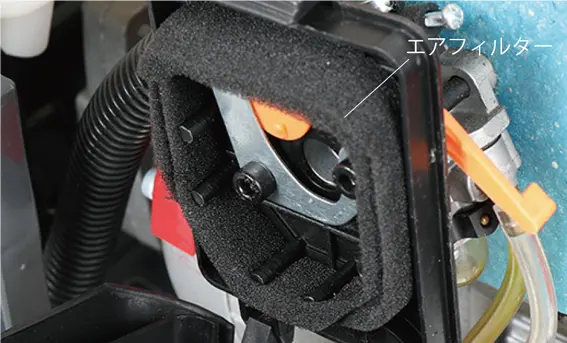

　エアフィルタが汚れている。（点検・整備の仕方の「エアクリーナー」 参照）

　リコイルの引き方が正しくない。（運転操作の仕方の「エンジンのかけ方」 参照）

　燃料が行き過ぎて、点火プラグを濡らしてしまっ ている可能性があります。

運転操作の仕方

エンジンの止め方

1

グリップやコックを閉めます。

2

アクセルレバーをL 側にし、エンジンを低速運転にします。

3

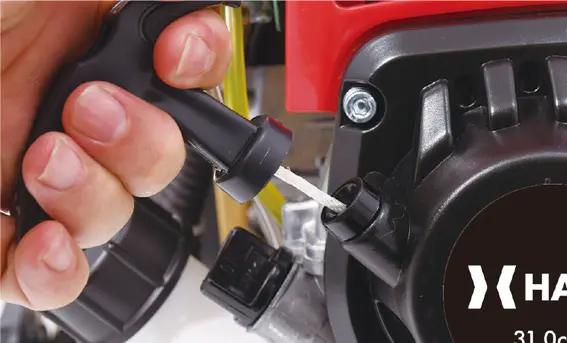

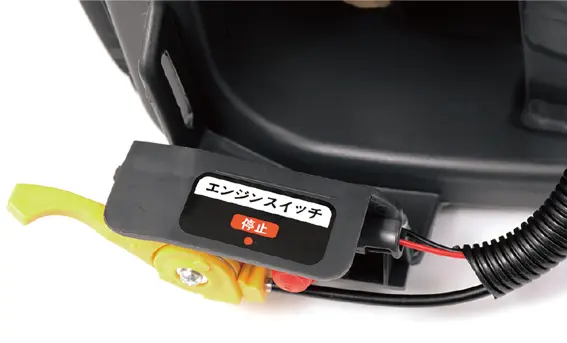

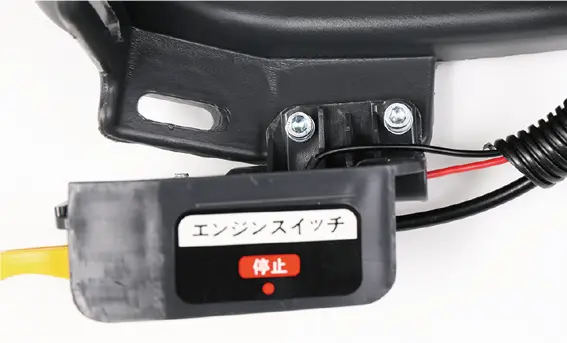

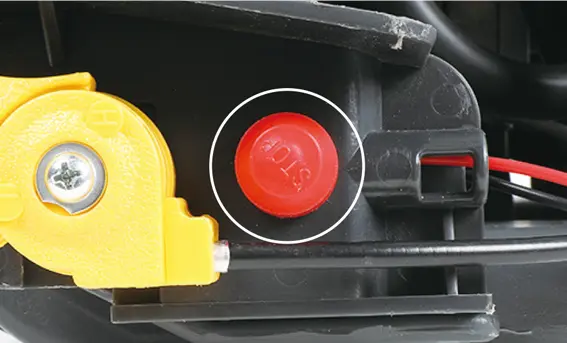

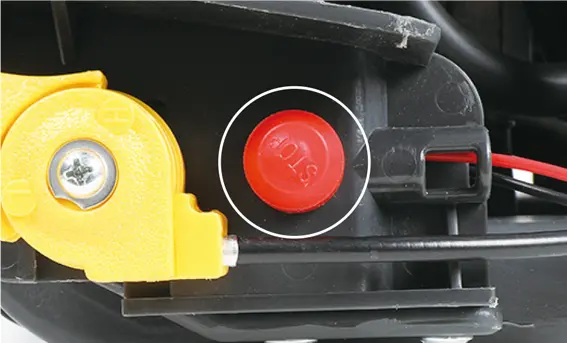

エンジン停止ボタンを長押しするとエンジンが停止します。

　ポイント

エンジン停止直後の再始動には、プライマリーポンプを押さずにチョークレバーを下「開」に
し、リコイルスタータロープを引いてください。

注 意

運転操作の仕方

噴霧作業

警 告

1

「STARTING」の位置が上側になるように調圧ダイヤルを回します。

2

エンジンを始動します。運転操作の仕方の「エンジンのかけ方」（参照）

3

アクセルレバーをL 側にし、エンジンを低速運転にします。

4

ショルダーベルトに腕を通して本体を背負います。この際、アクセルレバーにショルダーベルトがからまないように注意してください。

5

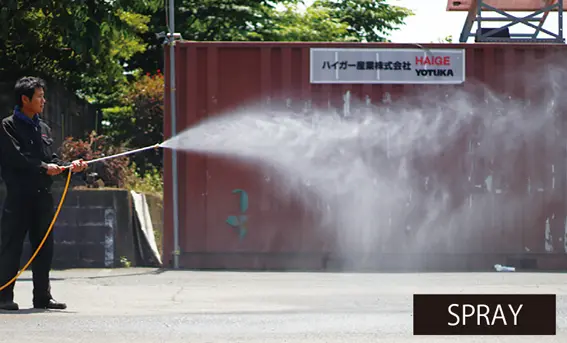

「STARTING」から時計回りに「WEEDING（除草作業）」「SPRAY（噴霧作業）」「HIGH PRESSURE（高圧作業）」と作業条件にあった圧力の設定がダイヤルの上側になるように、調圧ダイヤルを回します。
※「STARTING」から「HIGH PRESSURE」までは無段階調整です。

注 意

• 高速運転のまま、調圧ダイヤル「SPRAY」の位置から調圧ダイヤルを「WEEDING」にすると、圧力が低くなった分エンジンの回転が高くなりすぎるので、「WEEDING」で使用する場合はアクセルレバーを低速運転側に若干戻した位置で使用してください。
• 「STARTING」の位置から反時計回りに回さないでください。破損する恐れがあります。
• 「HIGH PRESSURE」の位置から時計回りに回さないでください。破損する恐れがあります。

6

アクセルレバーをH 側にし、エンジンを高速運転にします。

7

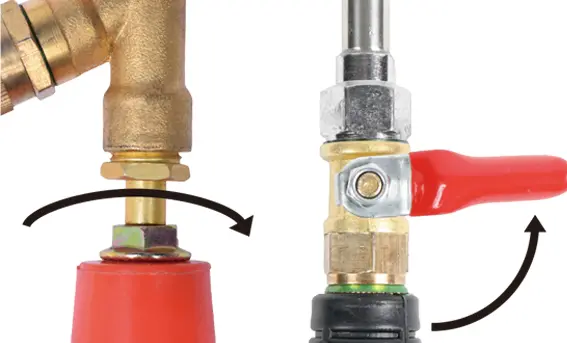

グリップまたはコックを開きます。薬剤が噴霧されます。

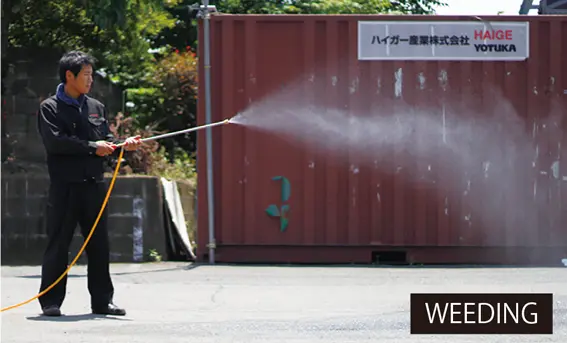

■低圧の場合

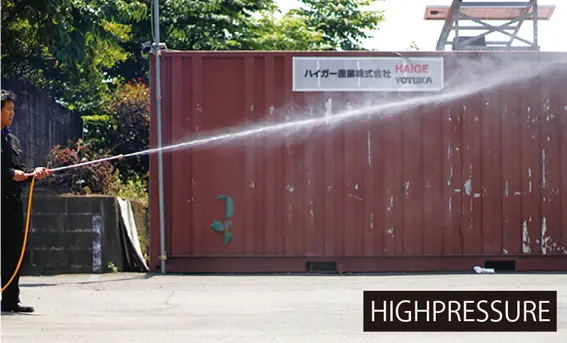

■高圧の場合

運転操作の仕方

噴霧作業終了後

作業終了後に残った燃料、タンク内の薬剤は必ず抜いてください。

1

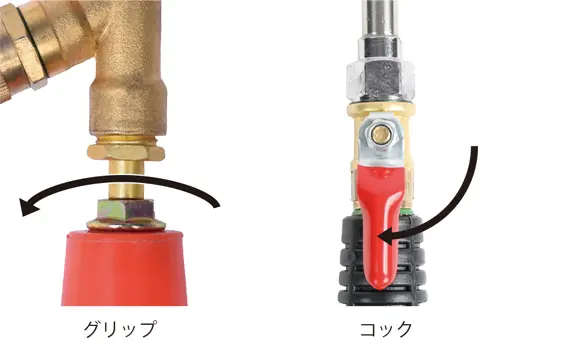

グリップまたはコックを閉じます。

2

アクセルレバーをL 側にし、エンジンを低速運転にします。

3

エンジン停止ボタンを長押しし、エンジンを停止します。

4

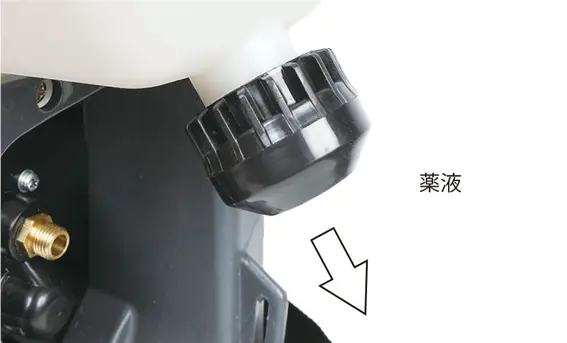

エンジン冷却後、薬剤受容器を用意し薬剤タンクのドレンキャップを緩め、薬液を排出します。

5

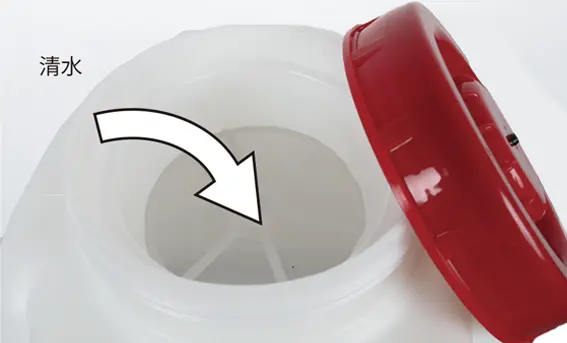

ドレンキャップを締付け、薬剤タンク内を清水で洗浄します。

6

薬剤タンクに清水を入れて、エンジンを始動します。

7

グリップまたはコックを開き、ポンプ、ノズル、ホース内の洗浄を行います。

注 意

8

エンジンを停止します。

9

エンジン冷却後、燃料キャップを開けて、燃料キャップを燃料タンクから取外します。

10

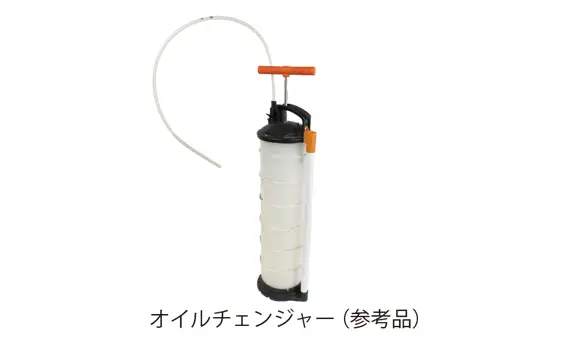

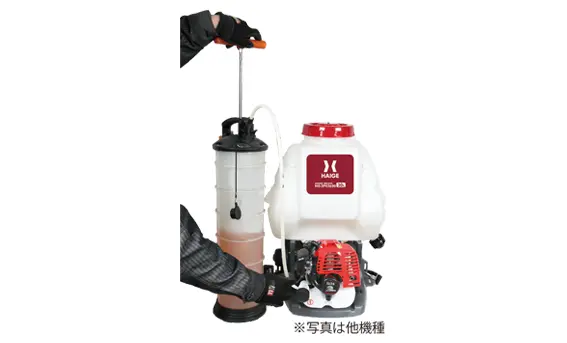

本体を傾けて燃料を抜くか、オイルチェンジャー等で抜きます。

11

燃料キャップを再び取付けて、ガス欠になるまで、エンジンをかけます。
※薬剤タンク内には、清水を入れて、空運転は絶対に行わないでください。

12

エンジンが停止したら、薬剤タンクの清水を排出します。

13

噴霧ホースを取外し、ポンプとホースの水を抜きます。

注 意

• 薬剤タンク内に残った薬剤や洗浄水は、薬剤の製造者、販売者の指示に従って処理してください。
• 作業終了後は、薬剤タンク、ノズル、ホース、ポンプ内の洗浄を必ず行ってください。洗浄した水も残らないように全て抜いてください。

運転操作の仕方

運搬、輸送について

本機を運搬する時は、次のことに注意してください。

警 告

注 意

点検・整備の仕方

点検・整備の仕方

警 告

注 意

点検・整備の仕方

運転前の点検

本機をご使用するたびに点検を行ってください。

点検・整備の仕方

エアクリーナー

エアフィルタの汚れを点検し、汚れがひどい時は清掃を行ってください。

1

エアクリーナーカバーの爪部を押し、カバーを手前に引きます。

2

エアフィルタの汚れをエアブロー等で吹き飛ばします。汚れがひどい場合は、中性洗剤を薄めたぬるま湯で洗浄します。それでも落ちない場合は、エアフィルタの交換が必要になります。

3

汚取付けは取外しと逆の手順で行います。

点検・整備の仕方

エンジンオイルの交換

エンジンオイルの交換は、初回20 時間、 以降50 時間毎に行ってください。

1

本機を水平な場所で水平な状態にします。

2

オイル給油キャップを取外します。

3

新しいオイルをこぼさないように給油します。

4

オイル給油キャップを取付け一旦締付け、再度外します。

5

オイルが、オイルゲージのオイル量範囲（中央）まであるか点検します。

6

オイル給油キャップをしっかり締めます。

推奨オイル	4 ストロークガソリンエンジン専用 100％化学合成油 SAE10W-30
オイル容量	0.1L

注 意

• エンジンオイルを規定量以上に給油しないでください。エンジン不調になる恐れがあります。
• こぼれたエンジンオイルは必ず拭き取ってください。

点検・整備の仕方

アイドリングの調整

エンジン始動時にエンジンが不安定で止まりそうになったり、アクセルレバーを低速側に戻し、アイドリング状態にしても噴霧されていまう場合は、アイドリング調整を行います。

1

アイドリング調整は、ドライバーで調整スクリューを回してください。

2

アイドリング時に調整スクリューを反時計回りに回すと、回転が下がります。調整スクリューを時計回りに回すと回転数が上がります。

点検・整備の仕方

ネジやナット類の点検

点検・整備の仕方

点火プラグの点検・清掃

点火プラグを外し、電極の点検・清掃を行います。※エンジンが冷えている状態で行ってください。

■使用工具：プラグレンチ（付属）、ワイヤブラシ

1

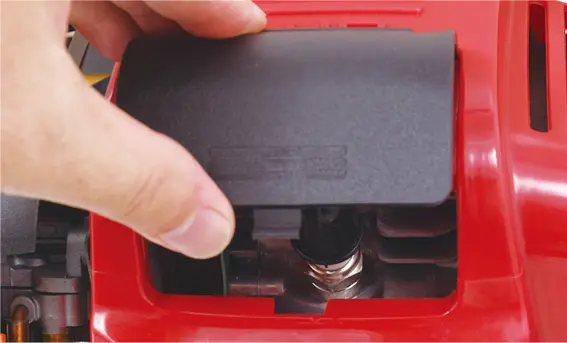

カバーを開けます。

2

プラグキャップを引き抜きます。

3

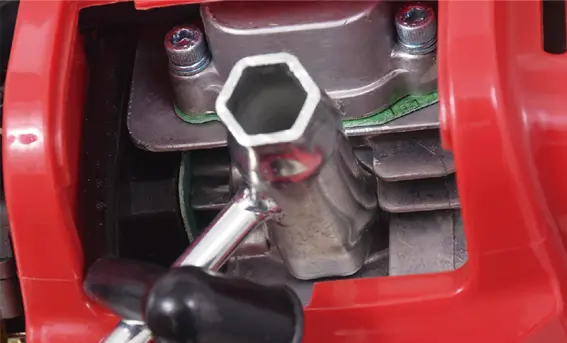

付属のプラグレンチで、点火プラグを取外します。

4

点火プラグの先端が黒ずんでいる場合は、ワイヤブラシで清掃します。

5

プラグキャップにプラグを確実にはめ、プラグ先端を金属部に当てながらリコイルスターターを引っ張ります。この時プラグ先端から火花が出れば、正常です。

※手袋着用で行ってください。

6

取外しと逆の手順で取付けます。

使用後のお手入れ

使用後のお手入れ

警 告

注 意

使用後のお手入れ

お手入れ

使用後は毎回お手入れを行ってください。

1

グリップまたはコックを閉じます。

2

エンジンを停止します。

3

エンジン冷却後、薬剤受容器を用意し薬剤タンクのドレンキャップを緩め、薬液を排出します。

4

ドレンキャップを締付け、薬剤タンク内を清水で洗浄します。汚れがひどい場合は、必要に応じて、何度もタンク内の洗浄を行ってください。

5

タンクに水を入れた状態で、エンジンを始動します。

6

グリップまたはコックを開き、水がなくなるまでノズル内の洗浄を行います。

7

エンジンを停止し、噴霧ホースを外し、ホースの水を抜きます。

注 意

• 薬剤タンク内に残った薬剤や洗浄水は、薬剤の製造者、販売者の指示に従って処理してください。
• 作業終了後は、薬剤タンク、ノズル、ホース、ポンプ内の洗浄を必ず行ってください。洗浄した水も残らないように全て抜いてください。

使用後のお手入れ

本機を2 週間以上使用しないとき

困ったときの対処法

●エンジン関連

●噴霧関連

困ったときの対処法（点火プラグの点検）

①プラグキャップを外し、付属のプラグレンチでプラグを外し、先端を確認します。

付属のプラグレンチで反時計回りで外します。振動等で緩まないよう少し固めに締め付けています。

先端が濡れている

燃料で濡れているため布等でよく拭きます。

※「先端が濡れていない」に進みます。

先端は濡れていない

②外したプラグをキャップに取付けます。

③スイッチをONにします。

④プラグ先端をエンジン金属部に当てながら、リコイルスターターを引きます。

火花が出る

プラグに異常はありません。プラグ先端の濡れは燃料の行き過ぎで起こります。
再度エンジンをかけ、確認ください。それでもかからない場合は、他の原因が考えられます。

火花が出ない

エンジンオイル不足かプラグの不良か他の原因が考えられます。
購入先にお問い合わせください。

消耗品・部品一覧

商品名	商品コード
ストレートノズル	hg-spop05-2n
三頭口ノズル　600mm	hg-spop07n
噴霧管（延長ノズル） 580mm	hg-spop06n
ハンドルコック用 グリップ	hg-2ps-p16n
ハンドルコック	hg-2ps-p12n
グリップ	hg-2ps-p11n
パッキン（3 個入り）	hg-2ps-p15n
エアフィルタ	hg-4ps-p01n
ドレンキャップパッキン	hg-2ps4ps-p01n
ドレンキャップ パッキンの付属なし	hg-2ps-p09n
燃料タンクキャップ	hg-4ps-p05n
リコイルスターター	hg-4ps-p08n

使用することで消耗する部品または劣化する部品は全て保証適用外となります。
ゴムを使用する部品、皮を使用する部品、樹脂を使用する部品、スポンジ類、紙類、パッキン類、ギア・ベアリング等の干渉する部品、ボルト、ナット、ヒューズ、モーターブラシ、チェーン、バルブ内部の部品、バネ、潤滑油、燃料、作動油、刃または先端部品、クラッチ、シャーピン等の緩衝部品、ワイヤ、バッテリ、点火プラグ等

★上記消耗品・部品をご注文の場合は、下記各サイトよりご注文ください。

本店サイト▶

https://www.haigeshop.net/

楽天サイト▶
https://www.rakuten.co.jp/haige/

ヤフーサイト▶
https://store.shopping.yahoo.co.jp/haige/

※電話やFAX でのご注文は、誤発注・誤発送を回避するため、受付けておりません。
　ご迷惑・ご不便をおかけしますが、ご理解・ご協力をお願いいたします。

保証内容について

2023.8 現在

本規約は、ハイガー（以下「弊社」とする）を経由して販売させていただいた該当商品に関して保証する内容を明記したものです。
弊社商品には商品保証書等は同梱しておりません。お客様の購入履歴や保証情報は弊社にて管理・保管しておりますのでご安心ください。
返送いただく場合商品を再梱包していただく必要がございますので、梱包材はお捨てにならないようお願いいたします。

１．保証の期間

商品発送日（ご来店引取の場合ご来店日）から1年間といたします。業務用・営業用として使用される場合、保証期間は6ヵ月といたします。
保証期間を超過しているものについては、保証の対象外となり有償対応となります。
商品発送日より7日以内の初期不良にあたる場合、送料・手数料弊社負担にて対応いたします。

２．保証の適用

・お買い上げいただいた弊社商品を構成する各部品に、材料または製造上の不具合が発生した場合、本規約に従い無料で修理いたします。（以下、この無料修理を「保証修理」とする）往復送料や出張修理を行った場合の出張料は、お客様のご負担となります。
・保証修理は、部品の交換あるいは補修により行います。保証修理で取り外した部品は弊社の所有となります。
・本規約は、第一購入者のみに有効であり、譲渡することはできません。ご購入された年月日、販売店、商品、製造番号の特定ができない場合、保証が受けられない可能性があります。
・本規約の対象となる商品とは、日本国内で使用し故障した商品とします。日本国外に持ち出した時点で保証は無効となります。

３．保証適用外の事項

（１）純正部品あるいは弊社が使用を認めている部品・油脂類以外の使用により生じた不具合
（２）保守整備の不備、保管上の不備により生じた不具合
（３）一般と異なる使用場所や使用方法、また酷使により生じた不具合
（４）取扱説明書と異なる使用方法により生じた不具合
（５）示された出力や時間の限度を超える使用により生じた不具合
（６）弊社が認めていない改造をされたもの
（７）地震、台風、水害等の天災により生じたもの
（８）注意を怠った結果に起きたもの
（９）薬品、雨、雹、氷、石、塩分等による外から受ける要因によるもの
（１０）使用で生じる消耗や時間の経過で変化する現象（退色、塗装割れ、傷、腐食、錆、樹脂部品の破損や劣化等）
（１１）機能上影響のない感覚的な現象（音、振動、オイルのにじみ等）
（１２）弊社または弊社が認めているサービス店以外にて修理をされた商品
（１３）使用することで消耗する部品または劣化する部品（ゴムを使用する部品、皮を使用する部品、樹脂を使用する部品、スポンジ類、紙類、パッキン類、ギヤ・ベアリング等の干渉する部品、ボルト、ナット、ヒューズ、モーターブラシ、チェーン、バルブ内部の部品、バネ、潤滑油、燃料、作動油、刃または先端部品、クラッチ、シャーピン等の緩衝部品、ワイヤ、バッテリ、点火プラグ等）
（１４）保証修理以外の、調整・清掃・点検・消耗部品交換作業等
（１５）商品を使用できなかったことによる損失の補填（休業補償、商業損失の補償、盗難、紛失等）

４．別扱いの保証

部品メーカーが個別に保証している部品については部品メーカーの保証が適用されます。

５．保証修理の受け方

まずはお問い合わせフォームにて弊社へご連絡をください。
またはお近くの修理協力店へご連絡をしてください。
症状・使用状況を伺いし、お手続方法をご案内させていただきます。

６．注意事項

・動作点検を行ってから出荷しておりますので、燃料やオイル、水分が残っていたり、多少の傷や汚れ等が付いている場合があります。
・部品の在庫がない場合、お取り寄せにお時間をいただくことがあります。
・仕様変更などにより同時交換部品が発生する可能性があります。
・仕様変更などによりアッセンブリーでの供給しかできない場合があります。
・生産終了品につきましては、部品供給次第で修理不可能な場合があります。
・無在庫転売者（送り先が毎回違う購入者）の場合、転売者より購入した商品の場合、保証は無効となります。
また発覚次第転売者への措置を取らせていただきます。

■アフターサービスについて■

１．販売機種が対象となります。※弊社で商品をお買い上げの方に限らせていただいております。
２．生産終了品につきましては、部品供給次第で修理不可能な場合があります。
３．保証期間(1年間) を過ぎたものは、保証期間内におけるご使用回数に関係なく、すべて有償となります。
４．修理の際の往復の送料はすべてお客様ご負担となります。
５．修理協力店へご依頼の際は、直接修理協力店に修理代をお支払いください。

お客様ご相談窓口

故障部品をお客様で交換される場合

弊社にメールにてご連絡頂くかお近くの修理協力店にご連絡ください。
保証期間内は消耗品を除き、壊れた部品は弊社で保証致します。
その際に生じる往復の送料は全てお客様のご負担となります。

故障部品を修理協力店で修理する場合

お近くの修理協力店にご連絡ください。
保証期間内は消耗品を除き、壊れた部品は弊社で保証致します。
その際に生じる往復の送料、また修理工賃は全てお客様のご負担となります。

遠方の場合の出張修理や引取り修理は、別途料金が発生致します。

■保証適用について■
まず、ご購入された店舗にご連絡をしてください。
保証期間内は消耗品を除き、壊れた部品は弊社で保証致します。
その際に生じる往復の送料は全てお客様のご負担となります。
・本商品が対象となります。
※ただし、以下の場合は保証適用外となります。
・お客様のメンテナンス・確認不足等によるもの。
・人為的による破損等。
・運送会社など、第三者により生じた支障。
・弊社が故意・過失・他、正常のご使用に反して生じたと判断する全ての支障。

■初期不良について■
・初期不良期間は、ご使用回数に関係なく商品発送日より7日以内とさせていただきます。
・商品受領後、1週間以内にご連絡ください。
※無償修理又は無償交換のいずれかを弊社判断にて、ご対応させていただきます。
・修理協力店にご依頼の際は、修理工賃・部品代・送料は当社が負担させていただきます。

■消耗品について■
・消耗品につきましては、初期不良以外はすべて有償となります。

■保証期間について■
◎詳細は「保証内容について」ページをご確認ください。
・商品が出荷された日・お渡し（ご来店時）から１年間となります。業務用として使用される場合、保証期間は６ヶ月といたします。

修理、部品に関するご相談

修理依頼される時は、下記を事項ご連絡ください。
①ご注文番号
②商品名
③商品の型番
④故障の状況
⑤購入サイト、年月日
⑥お名前
⑦ご住所
⑧電話番号

修理、使い方などのご連絡窓口

お手数ですが、今一度本取扱説明書を熟読し、弊社のサイトや動画等を見ていただき、問題が解決しない場合は、下記までお問い合わせください。

修理やご相談は本社カスタマー・サポート・センターまでお願い致します。
受付は年中無休ですが、メールのご返信は平日のみとなります。
また、内容によってはお調べるするのに数日要する場合があります。
ご了承ください。
本社カスタマー・サポート・センター▶https://haige.jp/c/

修理協力店

修理店により修理対応機械が異なりますので、最新情報は下記サイトをご覧ください。

本店サイト▶
https://www.haigeshop.net/html/page3.html

楽天サイト▶
https://www.rakuten.ne.jp/gold/haige/support/repair/shop/

ヤフーサイト▶
https://shopping.geocities.jp/haige/after.html

カスタマー・サポート

「製品のお困り事」は、カスタマー・サポート・センターへ。

製品が利用できない」、「故障かな？」、「修理をしたい」、「パーツを購入したい」など、下記カスタマー・サポート・センターへ、お問
い合わせください。

カスタマー・サポート・ センターお問い合わせ窓口▶
https://haige.jp/c/

ハイガー株式会社
本社
〒370-0603 群馬県邑楽郡邑楽町大字中野5298-1
東京オフィス
〒162-0843 東京都新宿区市谷田町3-8 市ヶ谷科学技術イノベーションセンター
